- Średnica zewnętrzna
- 8 [mm] +2,5%/-2,5%
- Wysokość
- 2 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 2 [mm] wysokości
- Typ magnesu
- ferrytowy
- Oznaczenie materiału magnetycznego
- F30
- Udźwig maksymalny
- ~0,08 [kg]
- Max. temperatura pracy
- 250 [°C]
- Wodoodporny
- tak
- Waga
- 0,45 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Podaną wartość uzyskuje się przy prostopadłym odrywaniu magnesu od gładkiej, odpowiednio grubej blachy o wysokiej zawartości żelaza. Udźwig będzie mniejszy w przypadku: przesuwania magnesu (siła równoległa), chropowatej powierzchni, występowania powłok (farba, ocynk), zastosowania stali wysokowęglowej lub żeliwa, a także po podgrzaniu magnesu.
Maksymalna temperatura pracy wynosi nie więcej niż 250°[C]. (Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału.) Temperatura Curie wynosi ~ 450°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,19 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≥ 0,40 %/°[C].
Magnesy ferrytowe nie wymagają zabezpieczenia antykorozyjnego. Mogą być stosowane w wodzie.
Magnesy ferrytowe są magnesami ceramicznymi i dlatego są kruche.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - F30
| Indukcja remanencji Br | ok. 0,37 [T] |
| Koercja HcB | ok. 175 [kA/m] |
| Koercja HcJ | ok. 180 [kA/m] |
| Własności magnetyczne materiału nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić ze względu na występującą niejednorodność materiału oraz ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z międzynarodową normą IEC 60404-5 tolerancja wyniku wynosi dla Br ±1%, dla HcB, HcJ ±2%.). |
Własności fizyczne
| Gęstość | ~4,5 [g/cm3] |
| Rezystywność | 104 - 108 [uOhm x cm] |

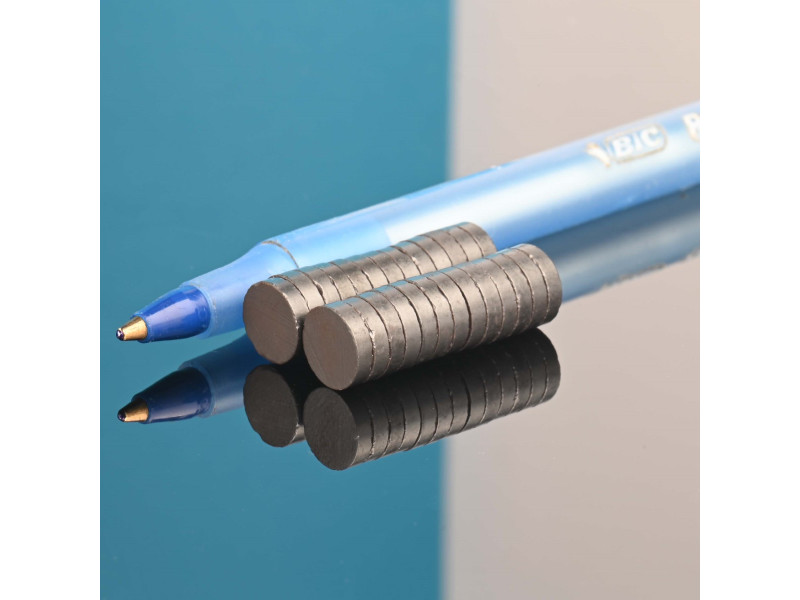

Mały magnes okrągły ferrytowy

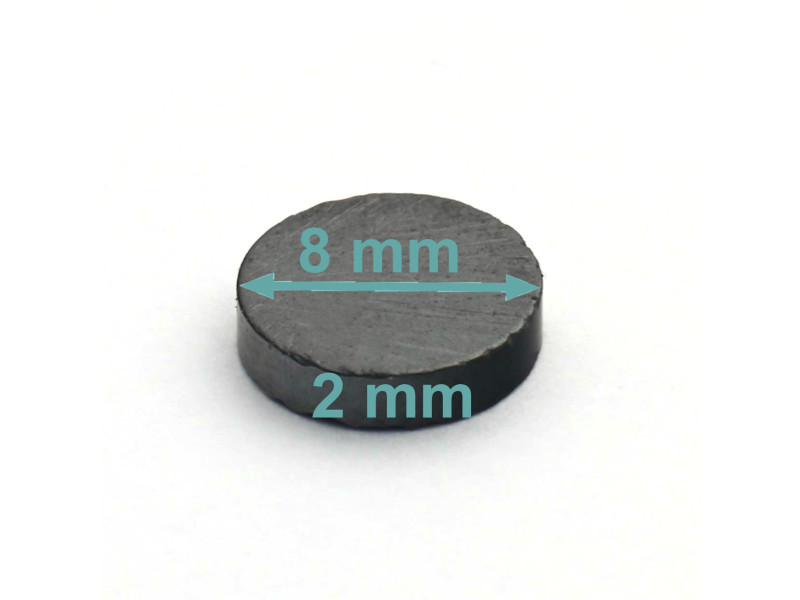

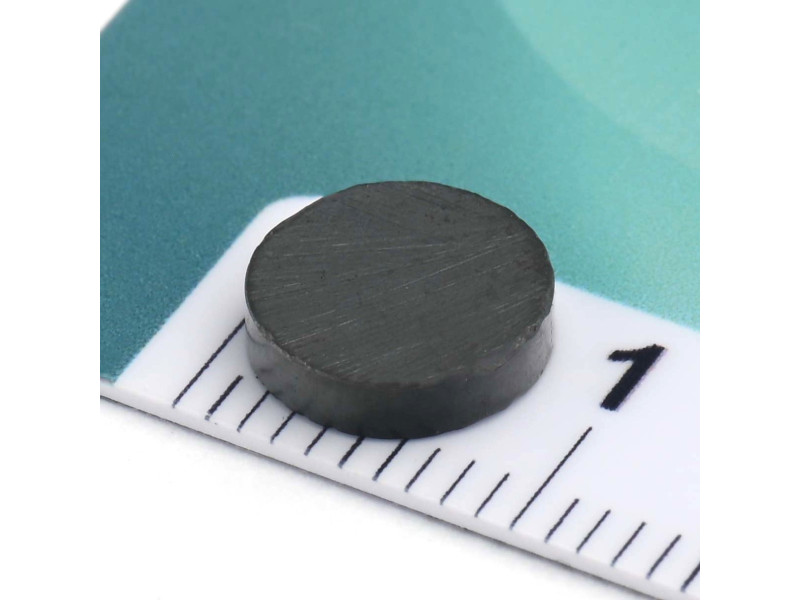

Mały magnes okrągły jest magnesem ferrytowym o średnicy 8 mm i grubości tylko 2 mm. Płaszczyzny biegunów są szlifowane i gładkie. Można go łatwo przyklejać klejem epoksydowym np. UHU Plus, dostępnym w naszej ofercie lub innymi klejami. Magnes ten może być stosowany w wilgotnym środowisku, a nawet bezpośrednio w wodzie. Ferrytowe, ceramiczne magnesy nie rdzewieją.
Niewielki udźwig tego małego magnesu okrągłego ogranicza jego zastosowanie, ale tutaj należy wspomnieć o jego ogromnej zalecie. Ma bardzo niską, groszową cenę.
Symbol produktu: MW 8 x 2 / F30
