Magnes ferrytowy — średnica ⌀8 mm, grubość 5 mm — (F30)
  • Magnes ferrytowy — średnica ⌀8 mm, grubość 5 mm — (F30)
  • Magnes ferrytowy — średnica ⌀8 mm, grubość 5 mm — (F30) - 002
  • Magnes ferrytowy — średnica ⌀8 mm, grubość 5 mm — (F30) - 003
  • Magnes ferrytowy — średnica ⌀8 mm, grubość 5 mm — (F30) - 004
  • Magnes ferrytowy — średnica ⌀8 mm, grubość 5 mm — (F30) - 005
  • magnes ferrytowy

Magnes ferrytowy — średnica ⌀8 mm, grubość 5 mm — (F30)

Magnes ferrytowy — średnica ⌀8 mm, grubość 5 mm — (F30)Magnes ferrytowy — średnica ⌀8 mm, grubość 5 mm — (F30)2,60 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 2.60 zł 3.20 zł
2000 szt. 0.08 zł 0.10 zł
10000 szt. 0.06 zł 0.07 zł
Ilość
Dostępna ilość: 583770 szt.

Symbol produktu: MW 8 x 5 / F30

Zadaj pytanie o produkt
Parametry użytkowe

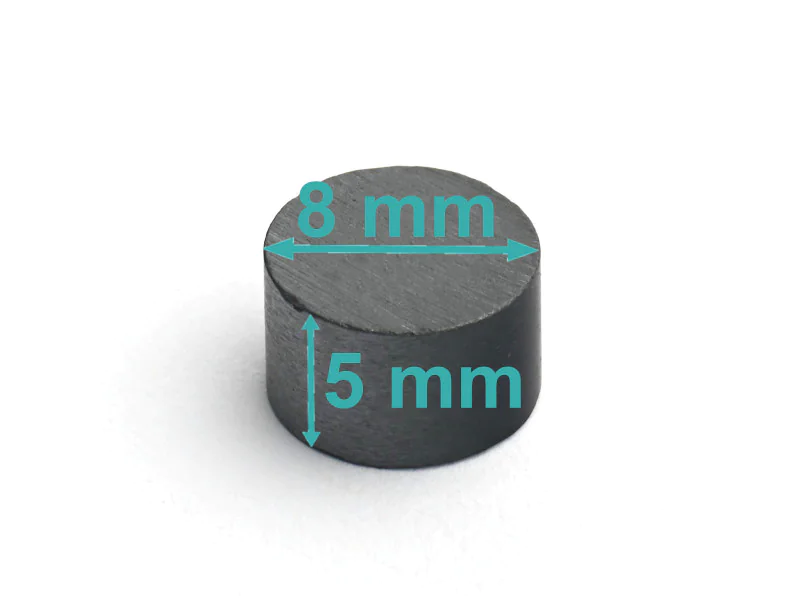

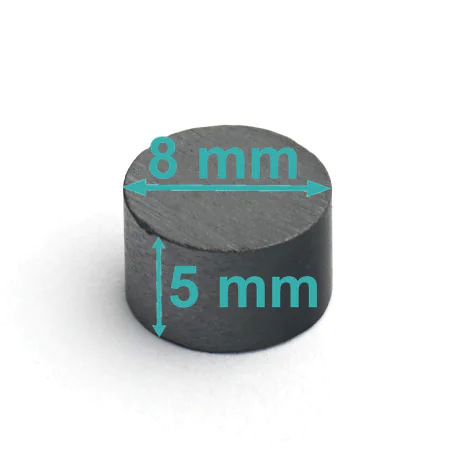

Średnica zewnętrzna
8 [mm] +2,5%/-2,5%
Wysokość
5 [mm] +0,1/-0,1

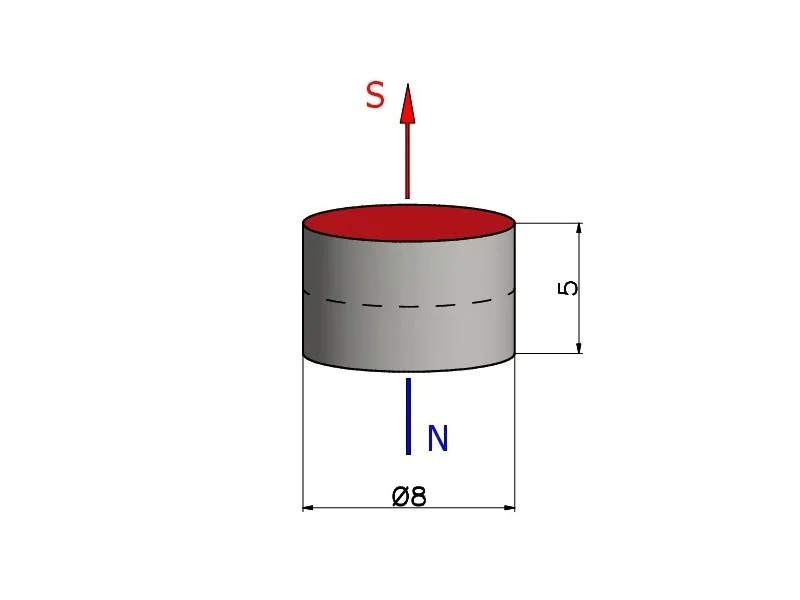

Kierunek magnesowania wzdłuż wymiaru
5 [mm] wysokości
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Typ magnesu
ferrytowy
Oznaczenie materiału magnetycznego
F30
Udźwig maksymalny
0,17 [kg]
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Max. temperatura pracy
250 [°C]
Maksymalna temperatura pracy wynosi nie więcej niż 250°[C]. (Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału.) Temperatura Curie wynosi ~ 450°[C]. Współczynnik temperaturowy remanencji TK(Br): około -0,19 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około 0,40 %/°[C].
Wodoodporny
tak
Magnesy ferrytowe nie wymagają zabezpieczenia antykorozyjnego. Mogą być stosowane w wodzie.
Magnesy ferrytowe są magnesami ceramicznymi i dlatego są kruche.
Waga
1,13 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - F30
Indukcja remanencji Br min. 0,37 [T]
Koercja HcB min. 175 [kA/m]
Koercja HcJ min. 180 [kA/m]
Gęstość energii magnetycznej (BH)max min. 26 [kJ/m3]
Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu.

Własności fizyczne

Gęstość ~4,5 [g/cm3]
Rezystywność 104 - 108 [uOhm x cm]

Magnes ferrytowy ⌀8x5 mm


Magnes ferrytowy ⌀8x5 mm został wykonany z anizotropowego materiału o symbolu F30. Gęstość energii magnetycznej BHmax dla tego materiału magnetycznego wynosi maksymalnie 30 kJ/m3 (kilo-dżuli na metr sześcienny) i dlatego symbol materiału zawiera liczbę 30, obok litery F pochodzącej oczywiście od słowa ferrytowy. Niewielkie rozmiary tego magnesu, tzn. średnica 8 mm i wysokość 5 mm, oraz niska cena predysponują zastosowanie tego magnesu w niewielkich gadżetach i zabawkach, które z założenia mają być bardzo tanie.

Myśląc o wykorzystaniu tego walcowego magnesu należy mieć świadomość, że jego płaszczyzny okrągłe, które są podstawami walca zostały przeszlifowane, i dlatego tolerancje wymiarowe na wysokości są względnie dokładne i wynoszą nie więcej niż +0,1/-0,1 mm. Niestety ze względu na trudność i wysoki koszt szlifowania zewnętrznej powierzchni walcowej nie wykonuje się takich operacji dla zwykłych, masowo produkowanych magnesów ferrytowych. W związku z tym tolerancje wymiarowe dla średnicy są mniej dokładne i wynoszą w tym przypadku więcej, bo około +0,2/-0,2 mm.
