- Producent
- Enes Magnesy
- Długość
- 32 [mm]
- Szerokość
- 28 [mm]
- Wysokość
- 67 [mm]
- Typ gwintu
- zewnętrzny, M8
- Typ magnesu
- neodymowy
- Udźwig maksymalny
- 21 [kg]
- szczeliny pomiędzy uchwytem magnetycznym a zworą magnetyczną (w pewnych warunkach nawet bardzo mała szczelina np. 0,5 [mm] może spowodować spadek udźwigu o połowę
- materiału, z którego jest wykonana zwora magnetyczna (im większa zawartość węgla w stali tym mniejszy udźwig)
- powierzchni zwory (im gładsza powierzchnia tym większy udźwig)
- kierunku działania siły odrywającej (największy udźwig uzyskujemy przy prostopadłym działaniu siły odrywającej)
- grubości zwory magnetycznej (zwora nie może być zbyt cienka, ponieważ część strumienia magnetycznego nie jest wykorzystana do zamknięcia obwodu)
- temperatury pracy (im wyższa temperatura tym mniejszy udźwig).
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,45 [T]
- Max. temperatura pracy
- ≤ 80 [°C]
- Obudowa
- stal kwasoodporna, AISI 304 / EN 1.4301, dopuszczona do kontaktu z żywnością
- Wodoodporny
- tak
- Wodoszczelność
- klasa szczelności IP67
- Waga
- 250 [g]
Parametry użytkowe
Podany udźwig jest udźwigiem maksymalnym zmierzonym w warunkach optymalnych, to znaczy: z użyciem jako zwory magnetycznej blachy ze stali niskowęglowej (St3S) o grubości 10 [mm], o gładkiej powierzchni, przy zerowej szczelinie, przy prostopadłym działaniu siły, w temperaturze pokojowej.
Uwaga: podawany udźwig jest wartością wyłącznie porównawczą.
Rzeczywisty udźwig zależy od następujących czynników:

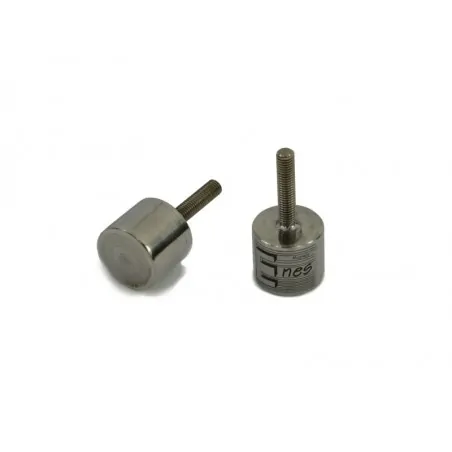

Uchwyt magnetyczny wodoszczelny wykonany jest ze stali kwasoodpornej AlSi 304 z gwintem zewnętrznym M8. Wewnątrz obudowy znajduje się magnes neodymowy o średnicy 29 mm i wysokości 10 mm. Dzięki stosunkowo dużej sile oderwania znakomicie nadaje się do pewnego trzymania zarówno małych jak i dużych, i ciężkich elementów. Nadaje się również do przenoszenia małych detali stalowych. Bardzo solidna konstrukcja zapewnia długotrwałe użytkowanie i w pełni zabezpiecza magnes przed uderzeniami i korozją, a także uniemożliwia reakcję magnesu z chemikaliami.
Indukcja magnetyczna na powierzchni bieguna magnetycznego wynosi ~0,450 [T].
Zasadniczo polecamy samodzielne sprawdzenie uchwytu magnetycznego w konkretnych warunkach pracy.
Ciężar uchwytu: ~0,25 [kg]
