- Obecnie brak na stanie
- Producent
- Enes Magnesy
- Długość
- 60 [mm]
- Szerokość
- 33 [mm]
- Wysokość
- 84 [mm]
- Wysokość z gwintem
- 51 [mm]
- Typ gwintu
- zewnętrzny, M10
- Typ magnesu
- neodymowy
- Udźwig maksymalny
- 70 [kg]
- z użyciem blachy ze stali niskowęglowej (jako zwory magnetycznej)
- o grubości minimum 10 mm
- o gładkiej powierzchni,
- przy zerowej szczelinie,
- przy prostopadłym działaniu siły,
- w temperaturze pokojowej.
-
- szczeliny pomiędzy magnesem (lub uchwytem magnetycznym) a blachą (zworą magnetyczną), ponieważ nawet bardzo mała szczelina np. 0,5 [mm] może spowodować spadek udźwigu (lub siły oderwania) np. o połowę
- kierunku działania siły odrywającej (największy udźwig uzyskujemy przy prostopadłym działaniu siły odrywającej, siła potrzebna do przesunięcia magnesu po powierzchni blachy jest zazwyczaj kilkukrotnie mniejsza)
- grubości blachy (blacha nie może być zbyt cienka, ponieważ część strumienia magnetycznego magnesu nie jest wykorzystana do zamknięcia obwodu magnetycznego i nie ma możliwości wniknąć w blachę, znajdując się bezproduktywnie w powietrzu)
- materiału, z którego jest wykonana blacha (zwora magnetyczna), ponieważ im większa zawartość węgla w stali tym mniejszy udźwig, a im większa zawartość żelaza tym większy udźwig. Najlepszym materiałem w takim przypadku, czyli najlepiej trzymającym się magnesu będzie stal posiadająca wysoką przenikalność magnetyczną i indukcję nasycenia.
- powierzchni blachy, bo im bardziej gładka i przeszlifowana tym lepsze przyleganie i w konsekwencji większe nasycanie polem magnetycznym
- temperatury pracy (im wyższa temperatura tym mniejszy udźwig, ponieważ wszystkie magnesy stałe posiadają ujemny współczynnik temperaturowy dla indukcji remanencji Br, czyli w wysokiej temperaturze magnesy są trochę "słabsze", a w minusowych temperaturach trochę "mocniejsze".
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,45 [T]
- Max. temperatura pracy
- ≤ 80 [°C]
- Obudowa
- stal kwasoodporna, AISI 304 / EN 1.4301, dopuszczona do kontaktu z żywnością
- Wodoodporny
- tak
- Wodoszczelność
- klasa szczelności IP67
- Waga
- 600 [g]
Parametry użytkowe
Podany udźwig magnesu jest udźwigiem maksymalnym zmierzonym w warunkach optymalnych, to znaczy:
Udźwig magnesu zależy w praktyce od (w kolejności od najważniejszych czynników do najmniej istotnych):

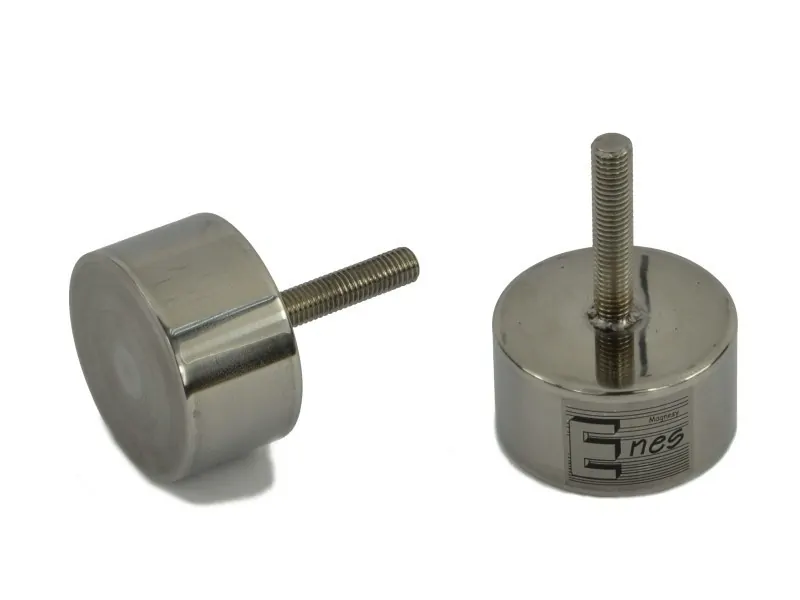

Uchwyt magnetyczny wodoszczelny wykonany jest ze stali kwasoodpornej AlSi 304 z gwintem zewnętrznym M8. Wewnątrz obudowy znajduje się magnes neodymowy. Dzięki stosunkowo dużej sile oderwania znakomicie nadaje się do pewnego trzymania zarówno małych jak i dużych, i ciężkich elementów. Nadaje się również do przenoszenia małych detali stalowych. Bardzo solidna konstrukcja zapewnia długotrwałe użytkowanie i w pełni zabezpiecza magnes przed uderzeniami i korozją, a także uniemożliwia reakcję magnesu z chemikaliami.
Indukcja magnetyczna na powierzchni bieguna magnetycznego wynosi ~0,450 [T].
Zasadniczo polecamy samodzielne sprawdzenie uchwytu magnetycznego w konkretnych warunkach pracy.
Ciężar uchwytu: ~0,6 [kg]
umwsz60x33x84n
