- Obecnie brak na stanie
- Producent
- Enes Magnesy
- Długość
- 160 [mm]
- Szerokość
- 100 [mm]
- Wysokość
- 30 [mm]
- Długość rączki
- 235 [mm]
- Liczba gwintów
- 2 [szt.]
- Typ gwintu
- wewnętrzny, M8
- Typ magnesu
- neodymowy
- Udźwig maksymalny
- 800 [kg]
- z użyciem blachy ze stali niskowęglowej (jako zwory magnetycznej)
- o grubości minimum 10 mm
- o gładkiej powierzchni,
- przy zerowej szczelinie,
- przy prostopadłym działaniu siły,
- w temperaturze pokojowej.
-
- szczeliny pomiędzy magnesem (lub uchwytem magnetycznym) a blachą (zworą magnetyczną), ponieważ nawet bardzo mała szczelina np. 0,5 [mm] może spowodować spadek udźwigu (lub siły oderwania) np. o połowę
- kierunku działania siły odrywającej (największy udźwig uzyskujemy przy prostopadłym działaniu siły odrywającej, siła potrzebna do przesunięcia magnesu po powierzchni blachy jest zazwyczaj kilkukrotnie mniejsza)
- grubości blachy (blacha nie może być zbyt cienka, ponieważ część strumienia magnetycznego magnesu nie jest wykorzystana do zamknięcia obwodu magnetycznego i nie ma możliwości wniknąć w blachę, znajdując się bezproduktywnie w powietrzu)
- materiału, z którego jest wykonana blacha (zwora magnetyczna), ponieważ im większa zawartość węgla w stali tym mniejszy udźwig, a im większa zawartość żelaza tym większy udźwig. Najlepszym materiałem w takim przypadku, czyli najlepiej trzymającym się magnesu będzie stal posiadająca wysoką przenikalność magnetyczną i indukcję nasycenia.
- powierzchni blachy, bo im bardziej gładka i przeszlifowana tym lepsze przyleganie i w konsekwencji większe nasycanie polem magnetycznym
- temperatury pracy (im wyższa temperatura tym mniejszy udźwig, ponieważ wszystkie magnesy stałe posiadają ujemny współczynnik temperaturowy dla indukcji remanencji Br, czyli w wysokiej temperaturze magnesy są trochę "słabsze", a w minusowych temperaturach trochę "mocniejsze".
- Zalecana maksymalna grubość blachy
- 10 [mm]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Cynk (Zn)
- Z ułatwionym odrywaniem
- tak
- Sposób obsługi
- ręczny
- Z rączką
- tak
- Waga
- 4.66 [kg]
Parametry użytkowe
Podany udźwig magnesu jest udźwigiem maksymalnym zmierzonym w warunkach optymalnych, to znaczy:
Udźwig magnesu zależy w praktyce od (w kolejności od najważniejszych czynników do najmniej istotnych):
Siła oderwania: ~800 [kG]
Siła zsuwająca: ~200 [kG]
Dwa przelotowe otwory nagwintowane M8.
Długość rączki (dźwigni) do odrywania: ~235 [mm].
Szerokość całkowita uchwytu razem z rączką: ~140 [mm].

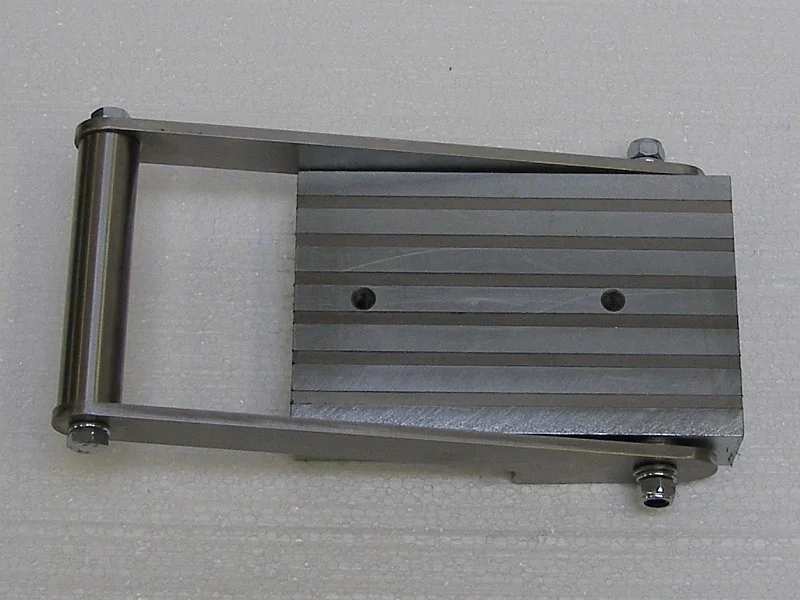

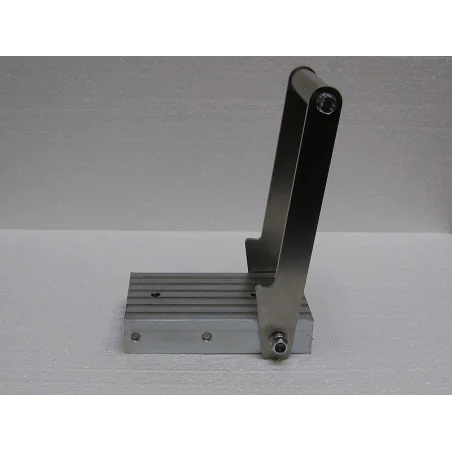

Uchwyt magnetyczny z ułatwionym odrywaniem służy do obstawiania form na stołach wibracyjnych podczas produkcji elementów betonowych.
Źródłem stałego pola magnetycznego są wysokoenergetyczne magnesy neodymowe. Maksymalna temperatura pracy dla uchwytów magnetycznych z magnesami neodymowymi wynosi 80o[C].
Na życzenie klientów wykonujemy również inne nietypowe magnesy szalunkowe.
Ciężar uchwytu: ~4,7 [kg]
