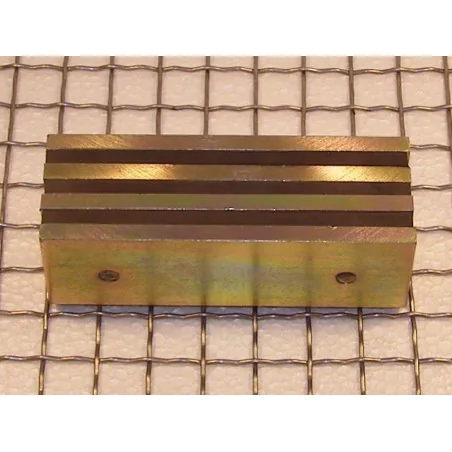

Uchwyt magnetyczny listwowy (magnes szalunkowy) 140 x 50 x 50
  • Uchwyt magnetyczny listwowy (magnes szalunkowy) 140 x 50 x 50

Uchwyt magnetyczny listwowy (magnes szalunkowy) 140 x 50 x 50

Uchwyt magnetyczny listwowy (magnes szalunkowy) 140 x 50 x 50Uchwyt magnetyczny listwowy (magnes szalunkowy) 140 x 50 x 50226,50 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 226.50 zł 278.59 zł
Produkt niedostępny

uchwyt magnetyczny do szalunków

Zadaj pytanie o produkt
Parametry użytkowe
Producent
Enes Magnesy
Długość
140 [mm]
Szerokość
50 [mm]
Wysokość
50 [mm]
Typ magnesu
neodymowy
Udźwig maksymalny
300 [kg]

Podany udźwig magnesu jest udźwigiem maksymalnym zmierzonym w warunkach optymalnych, to znaczy:

  1. z użyciem blachy ze stali niskowęglowej (jako zwory magnetycznej)
  2. o grubości minimum 10 mm
  3. o gładkiej powierzchni,
  4. przy zerowej szczelinie,
  5. przy prostopadłym działaniu siły,
  6. w temperaturze pokojowej.

Udźwig magnesu zależy w praktyce od (w kolejności od najważniejszych czynników do najmniej istotnych):

    • szczeliny pomiędzy magnesem (lub uchwytem magnetycznym) a blachą (zworą magnetyczną), ponieważ nawet bardzo mała szczelina np. 0,5 [mm] może spowodować spadek udźwigu (lub siły oderwania) np. o połowę
    • kierunku działania siły odrywającej (największy udźwig uzyskujemy przy prostopadłym działaniu siły odrywającej, siła potrzebna do przesunięcia magnesu po powierzchni blachy jest zazwyczaj kilkukrotnie mniejsza)
    • grubości blachy (blacha nie może być zbyt cienka, ponieważ część strumienia magnetycznego magnesu nie jest wykorzystana do zamknięcia obwodu magnetycznego i nie ma możliwości wniknąć w blachę, znajdując się bezproduktywnie w powietrzu)
    • materiału, z którego jest wykonana blacha (zwora magnetyczna), ponieważ im większa zawartość węgla w stali tym mniejszy udźwig, a im większa zawartość żelaza tym większy udźwig. Najlepszym materiałem w takim przypadku, czyli najlepiej trzymającym się magnesu będzie stal posiadająca wysoką przenikalność magnetyczną i indukcję nasycenia.
    • powierzchni blachy, bo im bardziej gładka i przeszlifowana tym lepsze przyleganie i w konsekwencji większe nasycanie polem magnetycznym
    • temperatury pracy (im wyższa temperatura tym mniejszy udźwig, ponieważ wszystkie magnesy stałe posiadają ujemny współczynnik temperaturowy dla indukcji remanencji Br, czyli w wysokiej temperaturze magnesy są trochę "słabsze", a w minusowych temperaturach trochę "mocniejsze".
Max. temperatura pracy
≤ 80 [°C]
Powłoka
Cynk (Zn)
Waga
2.08 [kg]

Udźwig maksymalny: ~300 [kg]

Uchwyt magnetyczny listwowy (magnes szalunkowy) służy do obstawiania form na stołach wibracyjnych podczas produkcji elementów betonowych.

Zasadniczo polecamy samodzielne sprawdzenie uchwytu magnetycznego w konkretnych warunkach pracy.

Ciężar uchwytu: ~2,1 [kg]

uml140x50x50
