Chwytak (podnośnik) magnetyczny CM2000

Chwytak (podnośnik) magnetyczny CM2000Chwytak (podnośnik) magnetyczny CM20003 950,00 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 3950.00 zł 4858.50 zł
Ilość
Dostępna ilość: 14 szt.

chwytak magnetyczny z rozłączanym polem magnetycznym 2 tony (2000 kg)

Zadaj pytanie o produkt

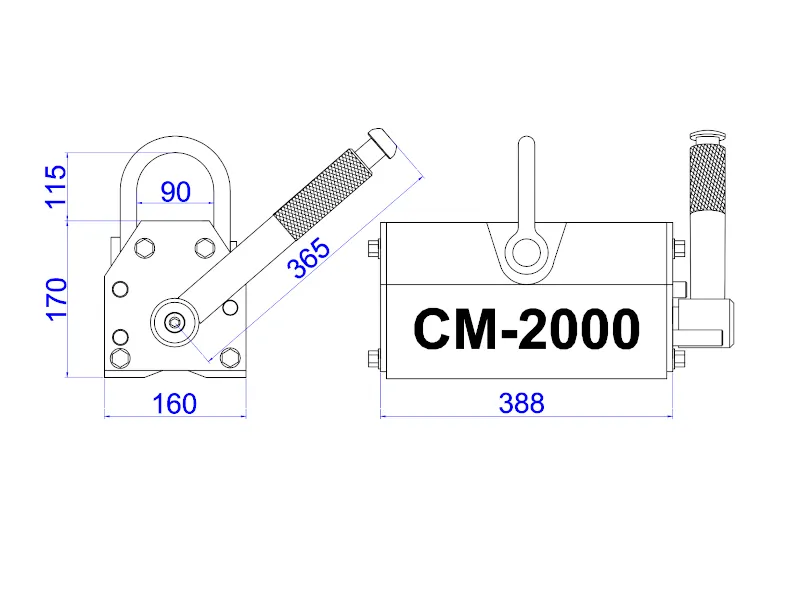

Parametry użytkowe
Długość
379 [mm]
Szerokość
235 [mm]
Wysokość
218 [mm]
Długość rączki
380 [mm]
Typ magnesu
neodymowy
Udźwig maksymalny
2000 [kg]
Minimalna grubość podnoszonego detalu
15 [mm]
Max. temperatura pracy
≤ 80 [°C]
Z "rozłączanym polem"
tak
Włącznik pola magnetycznego
tak, jeden dla wszystkich płaszczyzn
Sposób obsługi
ręczny
Do trzymania detali
tak
Waga
75 [kg]

Maksymalny udźwig użytkowy (NOMINALNY): 2000 [kg]

Udźwig maksymalny (obciążenie zrywające): >6000 [kg] - współczynnik bezpieczeństwa dla prób statycznych wynosi 3,0 i jest zgodny z normą PN-EN 13155+A2:2009 "Dźwignice - Bezpieczeństwo - Zdejmowalne urządzenia chwytające"

NIE STOSOWAĆ CHWYTAKÓW DO ŁADUNKÓW CIĘŻSZYCH NIŻ UDŹWIG NOMINALNY !

Chwytaki magnetyczne (podnośniki) są to obwody magnetyczne wykonane z wykorzystaniem magnesów trwałych. Służą do podnoszenia i przenoszenia ciężkich elementów z żelaza i stali magnetycznych. Urządzenia te nie wymagają żadnego zewnętrznego ani wewnętrznego zasilania. Włączanie i rozłączanie pola magnetycznego następuje w wyniku przestawienia ręcznej dźwigni. Pole magnetyczne chwytaków jest wytwarzane przez spiekane magnesy neodymowe najnowszej generacji. Dzięki swoim niewielkim rozmiarom i stosunkowo małej wadze są bardzo wygodne i łatwe w obsłudze. Znajdują zastosowanie w składach stali, fabrykach, magazynach, warsztatach, dokach i wszędzie tam, gdzie mogą być pomocne przy przenoszeniu blach, płyt, profili, prętów i innych dużych żelaznych elementów.

Do każdego chwytaka magnetycznego serii CM dołączamy: dwuletnią gwarancję, deklarację zgodności "CЄ", nasz protokół pomiaru udźwigu, polskojęzyczną instrukcję obsługi, skróconą/stanowiskową instrukcję obsługi.

Nasz przykładowy pomiar udźwigu (siły oderwania) można zobaczyć klikając poniższy link:

FILM Z POMIARU UDŹWIGU CHWYTAKA MAGNETYCZNEGO

Rzeczywisty udźwig każdego chwytaka zależy od następujących czynników:

  • grubości i kształtu podnoszonych elementów (dla każdego chwytaka (podnośnika) podana jest zależność udźwigu od grubości podnoszonych elementów). Dla cylindrycznych elementów pełnych (walców, prętów) udźwig nominalny jest o ok. 50% mniejszy.
Minimalna grubość elementu przy której można stosować chwytak

15 mm


Elementy zbyt cienkie mogą być przyciągane słabo ponieważ pole magnetyczne chwytaka nie jest w pełni wykorzystane. Bardzo cienką blachę nasyca już niewielka część pola magnetycznego, a pozostała część pola magnetycznego przenika poza blachę do otoczenia, nie wykorzystana. W takim przypadku obwód magnetyczny chwytaka nie jest optymalnie zamknięty. Ponadto cienkie elementy wyginają się i ich powierzchnia styku z chwytakiem staje się liniowa, przez co siła udźwigu gwałtownie się zmniejsza. Najlepszą wydajność udźwigu uzyskuje się dla odpowiednio grubych elementów, które prawidłowo zamykają obwód magnetyczny wykorzystując całe pole magnetyczne chwytaka.

W poniższej tabeli podano optymalną grubość stali (dla której wydajność udźwigu to 100%).

Grubość podnoszonego elementu, przy której udźwig chwytaka wynosi 100%

80 mm

Przed rozpoczęciem pracy należy uwzględnić zależność procentową udźwigu w funkcji grubości podnoszonej stali (krzywe wydajności udźwigu znajdują się w instrukcji).

W przypadku transportu elementów okrągłych, takich jak rury, pręty, wałki stalowe, udźwig maksymalny chwytaka ulega zmniejszeniu:

Typ chwytaka

Średnica max.
wałka [mm]

Długość max.
wałka [mm]
Udźwig max.
chwytaka [kg]
CM2000 200 3000 900
Rzeczywisty udźwig każdego chwytaka zależy także od:
  • wielkości szczeliny powietrznej między powierzchnią chwytaka a podnoszonym elementem (dla każdego chwytaka podana jest charakterystyka udźwigu w funkcji wielkości szczeliny powietrznej),

UDŹWIG NOMINALNY CHWYTAKA CM-2000 [kg]

Grubość stali [mm] Szczelina niemagnetyczna D pomiędzy chwytakiem a podnoszonym elementem [mm]
D = 0,0 D = 0,1 D = 0,3 D = 0,5
80 2080 2000 1794 1629
60 1975 1854 1660 1554
40 1835 1722 1457 1357
20 734 734 637 626

Udźwig jest uzależniony od szczeliny powietrznej pomiędzy nabiegunnikami chwytaka a podnoszonym elementem. Jeśli chropowatość powierzchni ładunku Ra będzie mniejsza od 6,3 μm, to nie będzie szczeliny powietrznej przy powierzchni chwytaka i wydajność udźwigu nie spadnie. Taki przypadek ma miejsce dla bardzo czystej, płaskiej i wyszlifowanej powierzchni. Jeśli chropowatość powierzchni podnoszonych materiałów Ra będzie większa od 6,3 μm, to szczelina miedzy chwytakiem a podnoszonym elementem powinna być uwzględniona. Dla zardzewiałych powierzchni po walcowaniu można przyjąć szczelinę w przedziale (0,1-0,3 mm), natomiast dla nierównych porowatych powierzchni szczelinę szacuje się w przedziale (0,3-0,5 mm).

Przed rozpoczęciem pracy należy odszukać zależność procentową udźwigu w funkcji szczeliny powietrznej (krzywe wydajności udźwigu znajdują się w instrukcji).

Udźwig każdego chwytaka zależy także od:

  • gatunku podnoszonej stali (im większa zawartość żelaza, tym większy udźwig: współczynnik wydajności udźwigu dla stali niskowęglowych to 1,0; dla stali wysokowęglowych - 0,90; dla stali niskostopowych - 0,75; dla żeliwa 0,50),

Rozmaite materiały ferromagnetyczne w różny sposób oddziałują z magnesem (mają inne własności magnetyczne). Jedne przyciągane są silniej, a inne słabiej. Zależy to od struktury i składu chemicznego materiału. Dla przykładu czyste żelazo (Armco) przyciągane jest silniej niż stale węglowe, a stale węglowe silniej niż żeliwo.

Nazwa Udźwig nominalny [kg] Udźwig dopuszczalny dla danego materiału * [kg]
Stal (niskowęglowa) Stal (wysokowęglowa) Stal (niskostopowa) Żeliwo
CM 2000 2000 2000 1800 1500 1000

*) będzie on udźwigiem dopuszczalnym dla elementu z danego materiału, jeśli nie obniżą go inne czynniki (grubość, jakość powierzchni, kształt).

Rzeczywisty udźwig każdego chwytaka zależy także od:

  • temperatury otoczenia i temperatury podnoszonego elementu (nie może być wyższa niż 80o[C]). W chwytakach magnetycznych źródłem pola magnetycznego są spiekane magnesy neodymowe. Odnośnie magnesów neodymowych współczynnik temperaturowy dla indukcji remanencji Br wynosi około -0,12 %/o[C] a współczynnik temperaturowy koercji -0,6 %/o[C]. Ujemne współczynniki temperaturowe oznaczają, że w temperaturze wyższej od pokojowej magnesy neodymowe są trochę "słabsze".

Chwytaki magnetyczne nie są źródłem hałasu. Poziom ciśnienia akustycznego nie przekracza 70 [dB].
