- Cechy
- z gwintem, okrągły, silny
- Średnica zewnętrzna
- 12 [mm]
- Wysokość
- 8 [mm]
- Typ gwintu
- wewnętrzny, M4
- Typ magnesu
- neodymowy
- Udźwig maksymalny
- 4 [kg]
- z użyciem blachy ze stali niskowęglowej (jako zwory magnetycznej)
- o grubości minimum 10 mm
- o gładkiej powierzchni,
- przy zerowej szczelinie,
- przy prostopadłym działaniu siły,
- w temperaturze pokojowej.
-
- szczeliny pomiędzy magnesem (lub uchwytem magnetycznym) a blachą (zworą magnetyczną), ponieważ nawet bardzo mała szczelina np. 0,5 [mm] może spowodować spadek udźwigu (lub siły oderwania) np. o połowę

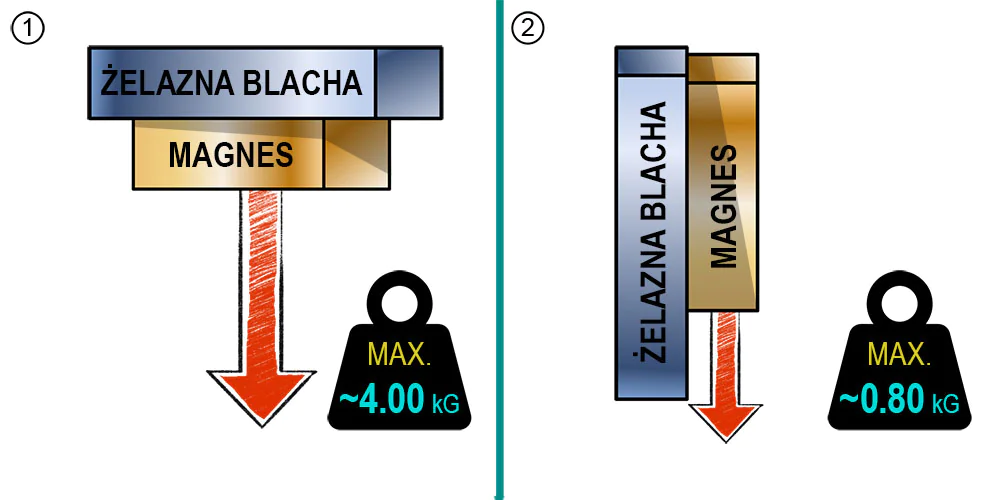

- kierunku działania siły odrywającej (największy udźwig uzyskujemy przy prostopadłym działaniu siły odrywającej, siła potrzebna do przesunięcia magnesu po powierzchni blachy jest zazwyczaj kilkukrotnie mniejsza)
- grubości blachy (blacha nie może być zbyt cienka, ponieważ część strumienia magnetycznego magnesu nie jest wykorzystana do zamknięcia obwodu magnetycznego i nie ma możliwości wniknąć w blachę, znajdując się bezproduktywnie w powietrzu)
- materiału, z którego jest wykonana blacha (zwora magnetyczna), ponieważ im większa zawartość węgla w stali tym mniejszy udźwig, a im większa zawartość żelaza tym większy udźwig. Najlepszym materiałem w takim przypadku, czyli najlepiej trzymającym się magnesu będzie stal posiadająca wysoką przenikalność magnetyczną i indukcję nasycenia.
- powierzchni blachy, bo im bardziej gładka i przeszlifowana tym lepsze przyleganie i w konsekwencji większe nasycanie polem magnetycznym
- temperatury pracy (im wyższa temperatura tym mniejszy udźwig, ponieważ wszystkie magnesy stałe posiadają ujemny współczynnik temperaturowy dla indukcji remanencji Br, czyli w wysokiej temperaturze magnesy są trochę "słabsze", a w minusowych temperaturach trochę "mocniejsze".
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Cynk (Zn)
- Waga
- 6,4 [g]
Parametry użytkowe
Podany udźwig magnesu jest udźwigiem maksymalnym zmierzonym w warunkach optymalnych, to znaczy:
Udźwig magnesu zależy w praktyce od (w kolejności od najważniejszych czynników do najmniej istotnych):
Magnes neodymowy w obudowie, średnica 12 mm, z gwintem wewnętrznym M4, wysokość 8 mm - uchwyt magnetyczny
Waży 6 gramów a może podnieść nawet 4 kg. Naprawde jest on silny. Ten okrągły obudowany magnes neodymowy (inaczej nazywany uchwytem magnetycznym) uzyska maksymalny udźwig jeżeli podczepimy do niego gładką, przeszlifowaną blachę o względnie dużej grubości. Wtedy będzie pewność, że wszystkie linie sił pola magnetycznego nasycą żelazną blachę zamykając w ten sposób całkowicie stworzony obwód magnetyczny. Jeżeli blacha będzie pomalowana, czyli wystąpi szczelina lub też blacha będzie bardzo cienka to udźwig będzie mniejszy. Nie wykorzystamy całego pola magnetycznego tego magnesu, jeżeli pole magnetyczne nasyci blachę w stu procentach a niewykorzystane pole przeniknie przez blachę i znajdzie się bezproduktywnie w powietrzu. Optymalnie grubość blachy powinna być taka, żeby po przyłożeniu magnesu lub uchwytu magnetycznego do blachy, z jej drugiej strony nie było żadnego mierzalnego natężenia pola magnetycznego. Wtedy mamy pewność, że wykorzystaliśmy całe pole magnetyczne magnesu.
Przy tak małym magnesie jak ten obudowany, o średnicy 12 mm i wysokości 8 mm nie trzeba za bardzo przejmować się grubością blachy, przy jej grubości kilka milimetrów udźwig zawsze będzie przyzwoity. Niewątpliwą zaletą jest możliwość wykorzystania gwintu wewnętrznego M4 wykonanego w dnie żelaznego kubka, do którego jest wklejony silny magnes neodymowy.
