Magnes neodymowy z gwintem zewnętrznym M5, średnica ⌀13 mm, wys. 4,5 mm
  • Magnes neodymowy z gwintem zewnętrznym M5, średnica ⌀13 mm, wys. 4,5 mm
  • Magnes neodymowy z gwintem zewnętrznym M5, średnica ⌀13 mm, wys. 4,5 mm - 002
  • Magnes neodymowy z gwintem zewnętrznym M5, średnica ⌀13 mm, wys. 4,5 mm - 003

Magnes neodymowy z gwintem zewnętrznym M5, średnica ⌀13 mm, wys. 4,5 mm

Magnes neodymowy z gwintem zewnętrznym M5, średnica ⌀13 mm, wys. 4,5 mmMagnes neodymowy z gwintem zewnętrznym M5, średnica ⌀13 mm, wys. 4,5 mm3,29 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 3.29 zł 4.05 zł
60 szt. 2.45 zł 3.01 zł
300 szt. 2.37 zł 2.92 zł
600 szt. 2.32 zł 2.85 zł
Ilość
Dostępna ilość: 32433 szt.

Symbol produktu: UM 13 X 4,5 X M5 zewn. X 12,5 / N

Zadaj pytanie o produkt
Parametry użytkowe
Średnica zewnętrzna
13 [mm]
Wysokość
4,5 [mm]
Wysokość z gwintem
12,5 [mm]
Typ gwintu
zewnętrzny, M5
Typ magnesu
neodymowy
Udźwig maksymalny
6 [kg]

Podany udźwig magnesu jest udźwigiem maksymalnym zmierzonym w warunkach optymalnych, to znaczy:

  1. z użyciem blachy ze stali niskowęglowej (jako zwory magnetycznej)
  2. o grubości minimum 10 mm
  3. o gładkiej powierzchni,
  4. przy zerowej szczelinie,
  5. przy prostopadłym działaniu siły,
  6. w temperaturze pokojowej.

Udźwig magnesu zależy w praktyce od (w kolejności od najważniejszych czynników do najmniej istotnych):

    • szczeliny pomiędzy magnesem (lub uchwytem magnetycznym) a blachą (zworą magnetyczną), ponieważ nawet bardzo mała szczelina np. 0,5 [mm] może spowodować spadek udźwigu (lub siły oderwania) np. o połowę

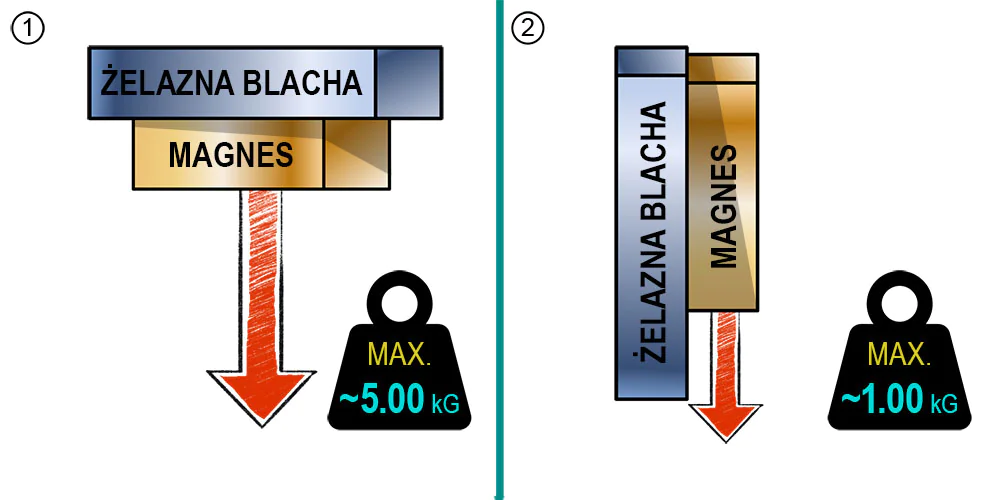

    • kierunku działania siły odrywającej (największy udźwig uzyskujemy przy prostopadłym działaniu siły odrywającej, siła potrzebna do przesunięcia magnesu po powierzchni blachy jest zazwyczaj kilkukrotnie mniejsza)
    • grubości blachy (blacha nie może być zbyt cienka, ponieważ część strumienia magnetycznego magnesu nie jest wykorzystana do zamknięcia obwodu magnetycznego i nie ma możliwości wniknąć w blachę, znajdując się bezproduktywnie w powietrzu)
    • materiału, z którego jest wykonana blacha (zwora magnetyczna), ponieważ im większa zawartość węgla w stali tym mniejszy udźwig, a im większa zawartość żelaza tym większy udźwig. Najlepszym materiałem w takim przypadku, czyli najlepiej trzymającym się magnesu będzie stal posiadająca wysoką przenikalność magnetyczną i indukcję nasycenia.
    • powierzchni blachy, bo im bardziej gładka i przeszlifowana tym lepsze przyleganie i w konsekwencji większe nasycanie polem magnetycznym
    • temperatury pracy (im wyższa temperatura tym mniejszy udźwig, ponieważ wszystkie magnesy stałe posiadają ujemny współczynnik temperaturowy dla indukcji remanencji Br, czyli w wysokiej temperaturze magnesy są trochę "słabsze", a w minusowych temperaturach trochę "mocniejsze".
Max. temperatura pracy
≤ 80 [°C]
Powłoka
Cynk (Zn)
Waga
6 [g]

Magnes neodymowy z gwintem


um13x4,5xm5zewnx12,5n
