- Średnica zewnętrzna
- 32 [mm]
- Wysokość
- 7 [mm]
- Wysokość z tuleją
- 15,5 [mm]
- Typ gwintu
- gwintowana tuleja, M5
- Typ magnesu
- neodymowy
- Udźwig maksymalny
- ~40 [kg]
-
-
Podana wartość jest mierzona w warunkach optymalnych:
-
gładka blacha ze stali niskowęglowej (min. 10 mm grubości),
-
brak szczeliny (bezpośredni styk),
-
prostopadła siła odrywająca,
-
temperatura pokojowa.

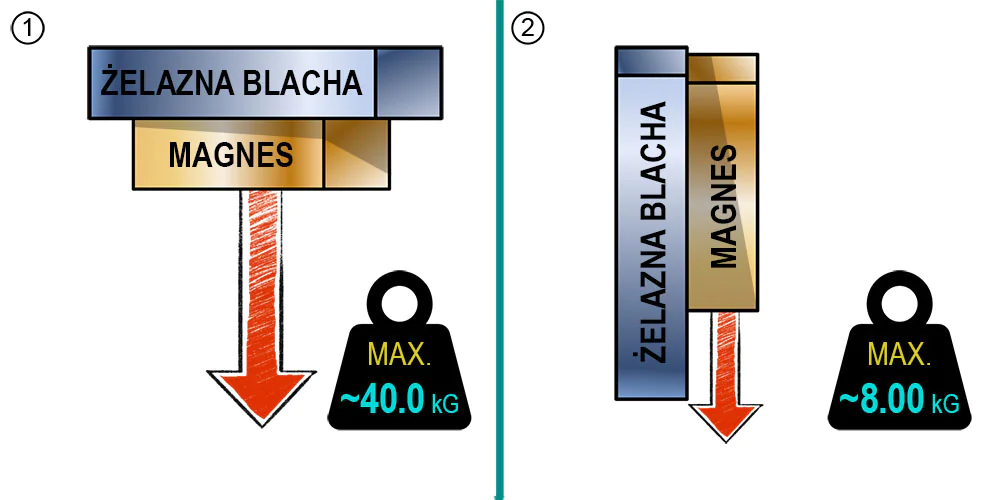

Rzeczywisty udźwig zależy od następujących czynników (w kolejności od najważniejszego):
-
Szczelina – nawet minimalny dystans (np. 0,5 mm, farba, rdza) może zmniejszyć siłę przyciągania o połowę.
-
Kierunek działania siły – siła potrzebna do bocznego przesunięcia magnesu jest kilkukrotnie mniejsza niż do jego prostopadłego oderwania.
-
Grubość blachy – zbyt cienki materiał nie zamyka w pełni obwodu magnetycznego, powodując straty ("uciekanie" pola w powietrze).
-
Materiał zwory – im więcej węgla w stali (np. stal wysokowęglowa, żeliwo), tym mniejszy udźwig. Najlepsza jest stal niskowęglowa o wysokiej zawartości żelaza.
-
Jakość powierzchni – chropowatość i nierówności pogarszają przyleganie magnesu.
-
Temperatura pracy – ze względu na ujemny współczynnik temperaturowy, podgrzanie magnesu obniża jego siłę.
-
-
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Waga
- 45,9 [g]
Nie stosować w wodzie i środowisku wilgotnym.
Magnes w obudowie, średnica 32 mm, z gwintowaną tuleją M5 — neodymowy
Wysokość magnesu w obudowie: 7 mm
Wysokość razem z nagwintowaną tuleją: 15,5 mm
Szukasz magnesu z innym mocowaniem?
Zobacz magnesy neodymowe z gwintowaną tuleją. Inne sposoby mocowania porównasz w kategorii magnesy neodymowe w obudowie. Sprawdź też pełną ofertę magnesów neodymowych.
