Magnes w obudowie, z gwintem wewn. M10, średnica 65 mm, wys. 40 mm, neodymowy
- Cechy
- z gwintem, duży, silny
- Średnica zewnętrzna
- 65 [mm]
- Wysokość
- 40 [mm]
- Typ gwintu
- wewnętrzny, M10
- Typ magnesu
- neodymowy
- Udźwig maksymalny
- 250 [kg]
- z użyciem blachy ze stali niskowęglowej (jako zwory magnetycznej)
- o grubości minimum 10 mm
- o gładkiej powierzchni,
- przy zerowej szczelinie,
- przy prostopadłym działaniu siły,
- w temperaturze pokojowej.
-
- szczeliny pomiędzy magnesem (lub uchwytem magnetycznym) a blachą (zworą magnetyczną), ponieważ nawet bardzo mała szczelina np. 0,5 [mm] może spowodować spadek udźwigu (lub siły oderwania) np. o połowę

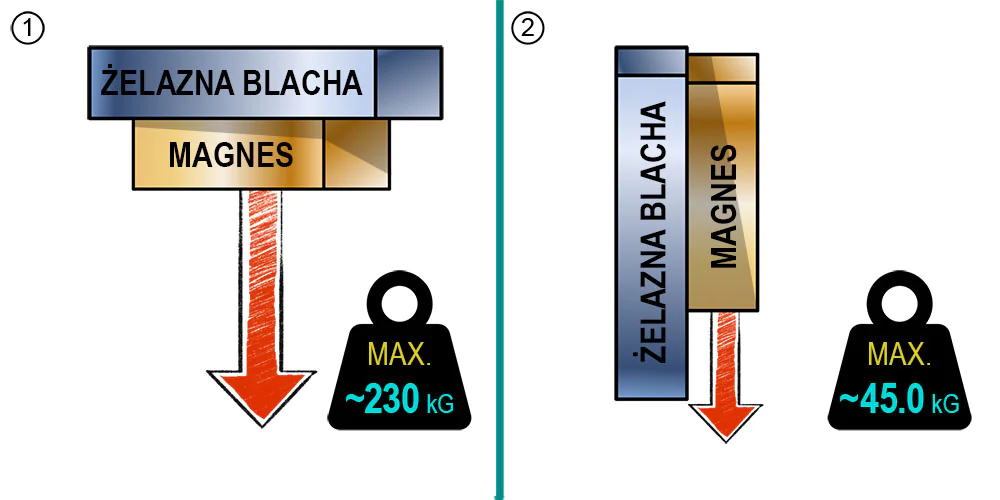

- kierunku działania siły odrywającej (największy udźwig uzyskujemy przy prostopadłym działaniu siły odrywającej, siła potrzebna do przesunięcia magnesu po powierzchni blachy jest zazwyczaj kilkukrotnie mniejsza)
- grubości blachy (blacha nie może być zbyt cienka, ponieważ część strumienia magnetycznego magnesu nie jest wykorzystana do zamknięcia obwodu magnetycznego i nie ma możliwości wniknąć w blachę, znajdując się bezproduktywnie w powietrzu)
- materiału, z którego jest wykonana blacha (zwora magnetyczna), ponieważ im większa zawartość węgla w stali tym mniejszy udźwig, a im większa zawartość żelaza tym większy udźwig. Najlepszym materiałem w takim przypadku, czyli najlepiej trzymającym się magnesu będzie stal posiadająca wysoką przenikalność magnetyczną i indukcję nasycenia.
- powierzchni blachy, bo im bardziej gładka i przeszlifowana tym lepsze przyleganie i w konsekwencji większe nasycanie polem magnetycznym
- temperatury pracy (im wyższa temperatura tym mniejszy udźwig, ponieważ wszystkie magnesy stałe posiadają ujemny współczynnik temperaturowy dla indukcji remanencji Br, czyli w wysokiej temperaturze magnesy są trochę "słabsze", a w minusowych temperaturach trochę "mocniejsze".
- Max. temperatura pracy
- ≤ 80 [°C]
- Waga
- 1.04 [kg]
Parametry użytkowe
Podany udźwig magnesu jest udźwigiem maksymalnym zmierzonym w warunkach optymalnych, to znaczy:
Udźwig magnesu zależy w praktyce od (w kolejności od najważniejszych czynników do najmniej istotnych):
Silny magnes w obudowie, z gwintem wewnętrznym M10, średnica 65 mm, wysokość 40 mm, neodymowy - uchwyt magnetyczny
Gwint wewnętrzny M10 posiadają bardzo duże i silne magnesy. Ten oferowany w tym miejscu, o średnicy 6,5 cm i wysokości 4 cm należy właśnie do tej grupy. Dokładnie rzecz ujmując jest to obudowany okrągły magnes neodymowy, a gwint jest wykonany w jego stalowej obudowie. Podane wymiary są wymiarami zewnętrznymi obudowy magnesu.
Udźwig może być potężny, jeżeli przyczepimy do tego magnesu żelazny element, który zostanie nasycony całym polem magnetycznym, którego źródłem jest właśnie ten magnes. Żeby udźwig był duży musi być spełnione wiele warunków m.in. musi być duża powierzchnia styku żelaznego elementu z płaszczyzną magnesu. Również kształt przyciąganego detalu ma znaczenie. Idealna kula (np. będąca w ruchu
) w polu magnetycznym nie zachowuje się tak samo jak długi pręt, który natychmiast w polu magnetycznym stanie się magnesem i nie trudno się domyśleć gdzie umiejscowią się bieguny N i S.
um65x40m10n
