Magnes z gwintowaną tuleją — średnica 20 mm, gwint M4, w obudowie — neodymowy

Magnes z gwintowaną tuleją — średnica 20 mm, gwint M4, w obudowie — neodymowyMagnes z gwintowaną tuleją — średnica 20 mm, gwint M4, w obudowie — neodymowy6,12 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 6.12 zł 7.53 zł
6 szt. 3.62 zł 4.45 zł
40 szt. 3.22 zł 3.96 zł
180 szt. 2.68 zł 3.30 zł
Ilość
Dostępna ilość: 2582 szt.

Symbol produktu: UM 20 X 6 X M4 wewn. X 13 / N - uchwyt magnetyczny

Zadaj pytanie o produkt
Parametry użytkowe
Średnica zewnętrzna
20 [mm]
Wysokość
6 [mm]
Wysokość z tuleją
13 [mm]
Typ gwintu
gwintowana tuleja, M4
Typ magnesu
neodymowy
Udźwig maksymalny
18 [kg]

Podany udźwig magnesu jest udźwigiem maksymalnym zmierzonym w warunkach optymalnych, to znaczy:

  1. z użyciem blachy ze stali niskowęglowej (jako zwory magnetycznej)
  2. o grubości minimum 10 mm
  3. o gładkiej powierzchni,
  4. przy zerowej szczelinie,
  5. przy prostopadłym działaniu siły,
  6. w temperaturze pokojowej.

Udźwig magnesu zależy w praktyce od (w kolejności od najważniejszych czynników do najmniej istotnych):

    • szczeliny pomiędzy magnesem (lub uchwytem magnetycznym) a blachą (zworą magnetyczną), ponieważ nawet bardzo mała szczelina np. 0,5 [mm] może spowodować spadek udźwigu (lub siły oderwania) np. o połowę

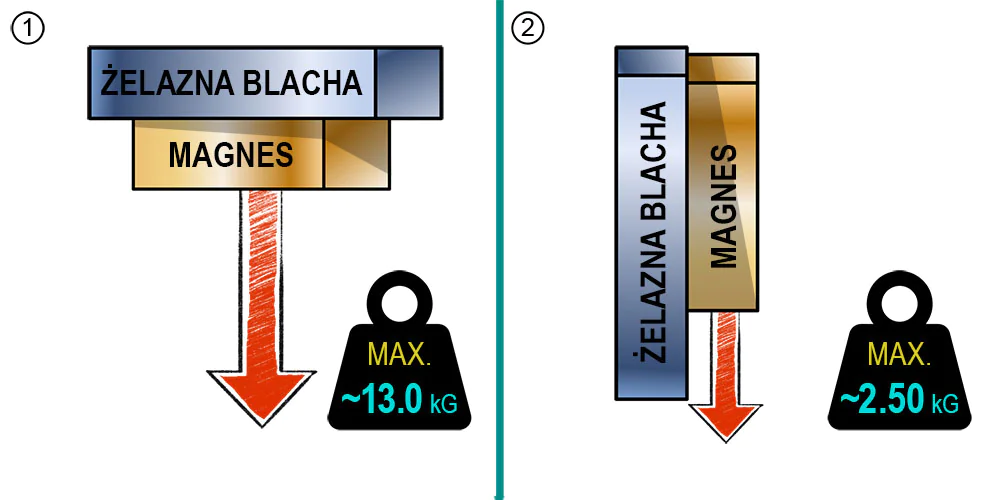

    • kierunku działania siły odrywającej (największy udźwig uzyskujemy przy prostopadłym działaniu siły odrywającej, siła potrzebna do przesunięcia magnesu po powierzchni blachy jest zazwyczaj kilkukrotnie mniejsza)
    • grubości blachy (blacha nie może być zbyt cienka, ponieważ część strumienia magnetycznego magnesu nie jest wykorzystana do zamknięcia obwodu magnetycznego i nie ma możliwości wniknąć w blachę, znajdując się bezproduktywnie w powietrzu)
    • materiału, z którego jest wykonana blacha (zwora magnetyczna), ponieważ im większa zawartość węgla w stali tym mniejszy udźwig, a im większa zawartość żelaza tym większy udźwig. Najlepszym materiałem w takim przypadku, czyli najlepiej trzymającym się magnesu będzie stal posiadająca wysoką przenikalność magnetyczną i indukcję nasycenia.
    • powierzchni blachy, bo im bardziej gładka i przeszlifowana tym lepsze przyleganie i w konsekwencji większe nasycanie polem magnetycznym
    • temperatury pracy (im wyższa temperatura tym mniejszy udźwig, ponieważ wszystkie magnesy stałe posiadają ujemny współczynnik temperaturowy dla indukcji remanencji Br, czyli w wysokiej temperaturze magnesy są trochę "słabsze", a w minusowych temperaturach trochę "mocniejsze".
Max. temperatura pracy
≤ 80 [°C]
Waga
18,2 [g]

Magnes z gwintowaną tuleją


Magnes z gwintowaną tuleją ma średnicę ⌀20 mm, gwint wewnętrzny M4, wysokość 6mm, a razem z tuleją 13 mm i jest również nazywany uchwytem magnetycznym z gwintowaną tuleją. W praktyce jest prostym obwodem magnetycznym złożonym z magnesu neodymowego i stalowej obudowy. Wykorzystano tutaj obydwa bieguny magnesu, ponieważ jeden działa bezpośrednio, a drugi nasyca żelazną obudowę, i w związku z tym również działa na element przyciągany. Dzięki takiemu rozwiązaniu przy bezpośrednim styku z blachą udźwig jest wyjatkowo duży, natomiast odległość, na którą działa pole magnetyczne, jest bardzo mała, ponieważ linie sił pola magnetycznego zamykają się bardzo płasko pomiędzy magnesem a stalową obudową. W rezultacie zasięg działania jest dużo mniejszy niż zwykłego magnesu.

Istnieje możliwość dobrania różnego rodzaju haczyków, np. sufitowych lub prostych.
