- Obecnie brak na stanie
- Cechy
- z gwintem, mocny, okrągły, duży
- Średnica zewnętrzna
- 50 [mm]
- Wysokość
- 15 [mm]
- Typ gwintu
- wewnętrzny, M8
- Typ magnesu
- neodymowy
- Udźwig maksymalny
- 145 [kg]
- z użyciem blachy ze stali niskowęglowej (jako zwory magnetycznej)
- o grubości minimum 10 mm
- o gładkiej powierzchni,
- przy zerowej szczelinie,
- przy prostopadłym działaniu siły,
- w temperaturze pokojowej.
-
- szczeliny pomiędzy magnesem (lub uchwytem magnetycznym) a blachą (zworą magnetyczną), ponieważ nawet bardzo mała szczelina np. 0,5 [mm] może spowodować spadek udźwigu (lub siły oderwania) np. o połowę

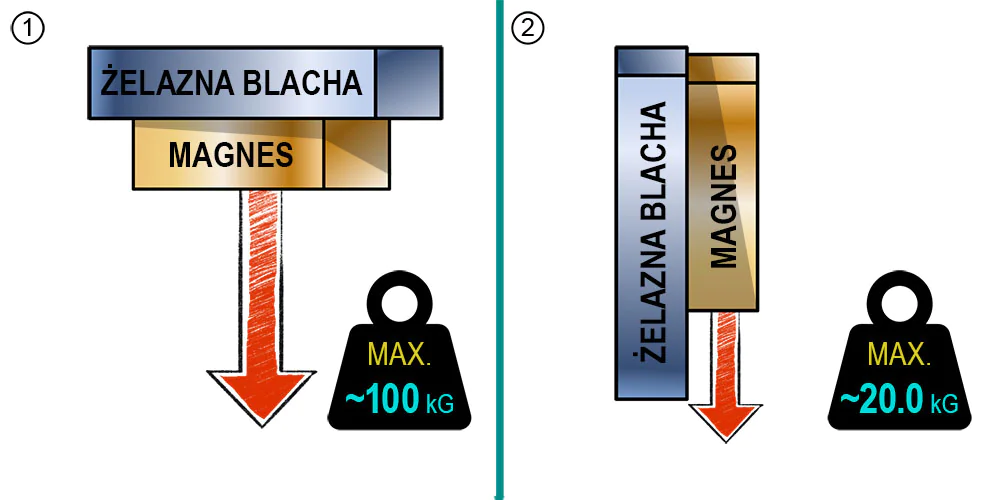

- kierunku działania siły odrywającej (największy udźwig uzyskujemy przy prostopadłym działaniu siły odrywającej, siła potrzebna do przesunięcia magnesu po powierzchni blachy jest zazwyczaj kilkukrotnie mniejsza)
- grubości blachy (blacha nie może być zbyt cienka, ponieważ część strumienia magnetycznego magnesu nie jest wykorzystana do zamknięcia obwodu magnetycznego i nie ma możliwości wniknąć w blachę, znajdując się bezproduktywnie w powietrzu)
- materiału, z którego jest wykonana blacha (zwora magnetyczna), ponieważ im większa zawartość węgla w stali tym mniejszy udźwig, a im większa zawartość żelaza tym większy udźwig. Najlepszym materiałem w takim przypadku, czyli najlepiej trzymającym się magnesu będzie stal posiadająca wysoką przenikalność magnetyczną i indukcję nasycenia.
- powierzchni blachy, bo im bardziej gładka i przeszlifowana tym lepsze przyleganie i w konsekwencji większe nasycanie polem magnetycznym
- temperatury pracy (im wyższa temperatura tym mniejszy udźwig, ponieważ wszystkie magnesy stałe posiadają ujemny współczynnik temperaturowy dla indukcji remanencji Br, czyli w wysokiej temperaturze magnesy są trochę "słabsze", a w minusowych temperaturach trochę "mocniejsze".
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Cynk (Zn)
- Waga
- 218,3 [g]
Parametry użytkowe
Podany udźwig magnesu jest udźwigiem maksymalnym zmierzonym w warunkach optymalnych, to znaczy:
Udźwig magnesu zależy w praktyce od (w kolejności od najważniejszych czynników do najmniej istotnych):
Magnes w stalowej obudowie, z gwintem M8, średnica 50 mm, wysokość 15 mm, neodymowy - uchwyt magnetyczny
Ten duży, okrągły magnes z gwintem M8 ma udźwig ponad 100 kg. Do żelaznej obudowy, w którą jest wklejony mocny magnes neodymowy można wkręcić ucho, hak albo gwintowany pręt, a to dzięki temu, że na dnie obudowy magnesu znajduje się gwint wewnętrzny M8.
Udźwig każdego magnesu czy też uchwytu magnetycznego zależy m.in. w dużej mierze od kształtu i wielkości żelaznego elementu, który chcemy podnieść, złapać, przenieść lub podwiesić wykorzystując pole magnetyczne. Jeżeli wyobrazimy sobie np. zwiniętą siatkę ogrodzeniową, wykonaną ze zwykłej stali niskowęglowej, zwiniętą w belę o wadze załóżmy 100 kg, to na pewno ten obudowany magnes nie podniesie, ani pewnie nawet nie przesunie takiego elementu. Ale jeżeli natomiast, podczepimy pod niego lity blok żelazny, o równej powierzchni, gruby na minimum 1 cm, i ważacy te 100 kg lub więcej, to ten magnes nie będzie miał żadnego problemu żeby utrzymać taki ciężar.
Co więcej będzie problem z jego oderwaniem od takiego żelaznego detalu. Jedyne co będzie można zrobić to próbować go zsunąć, jeżeli powierzchnia żelazna będzie gładka. A najlepiej dokręcić do niego żelazny pręt i oderwać go używając dźwigni.
Duże magnesy neodymowe należy użytkować ostrożnie i z wyobraźnią, tak żeby nie zrobić sobie krzywdy.
um50x15m8n
