Magnes neodymowy 20x10x5 płytkowy (N38)

Magnes neodymowy 20x10x5 płytkowy (N38)Magnes neodymowy 20x10x5 płytkowy (N38)5,06 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 5.06 zł 6.22 zł
10 szt. 2.56 zł 3.15 zł
35 szt. 2.20 zł 2.71 zł
100 szt. 2.11 zł 2.60 zł
250 szt. 2.07 zł 2.55 zł
Ilość
Dostępna ilość: 995 szt.

Symbol produktu: MPL 20 X 10 X 5 / N38H

Zadaj pytanie o produkt
Parametry użytkowe
Długość
20 [mm] +0,1/-0,1
Szerokość
10 [mm] +0,1/-0,1
Wysokość
5 [mm] +0,1/-0,1

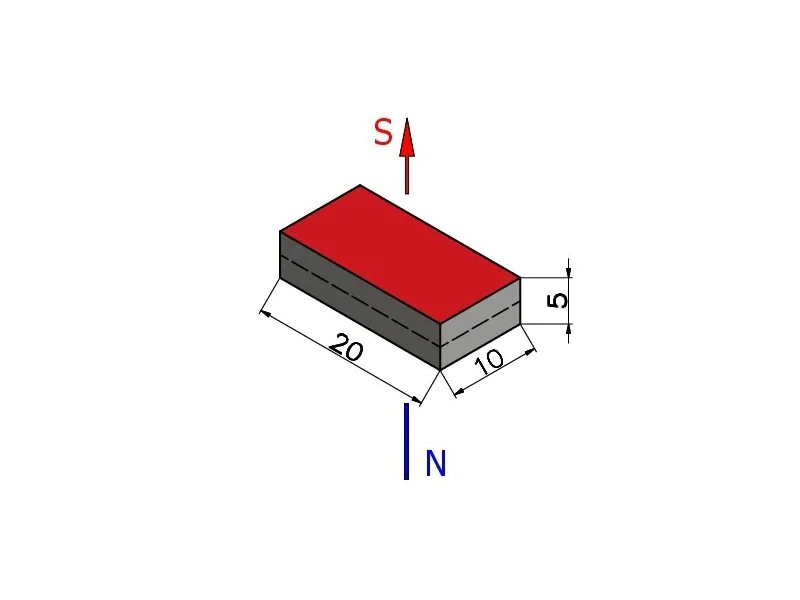

Kierunek magnesowania wzdłuż wymiaru
5 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38H
Udźwig maksymalny
5,19 [kg]

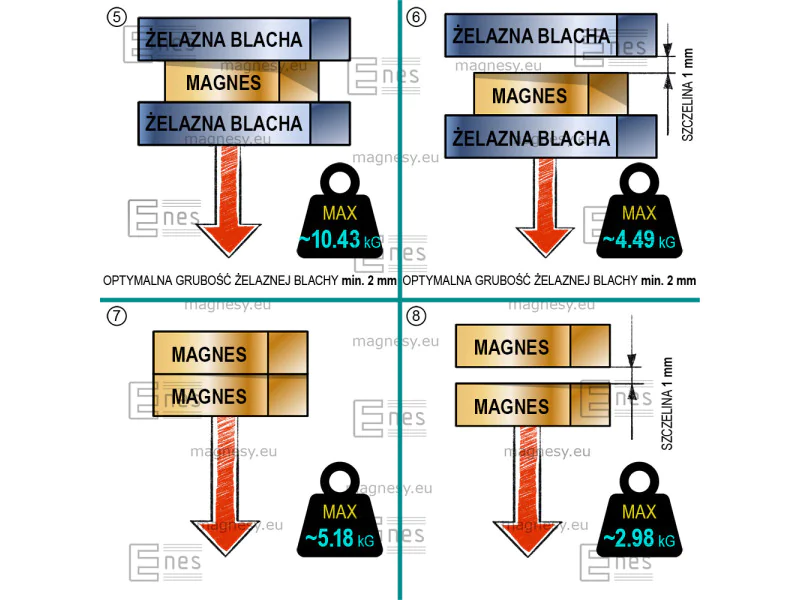

Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
0,308 [T]
Max. temperatura pracy
≤ 120 [°C]
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Moment magnetyczny
1125,75 [nWb]x[m]
Waga
7,5 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N38H
Indukcja remanencji Br 1,21 - 1,25 [T]
Koercja HcB min. 899 [kA/m]
Koercja HcJ min. 1352 [kA/m]
Gęstość energii magnetycznej (BH)max 286 - 302 [kJ/m3]
Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu.
W załączniku znajduje się przykładowy wykres przebiegu II ćwiartki pętli histerezy magnetycznej dla materiału N38H.
Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

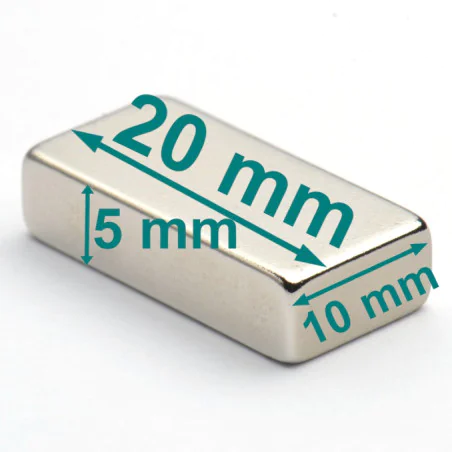

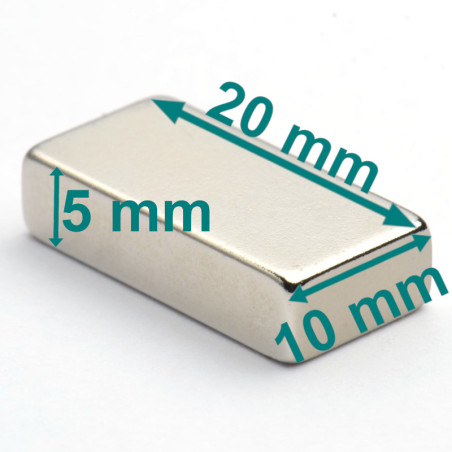

Magnes neodymowy 20x10x5


Wymiary:

Długość: 20 mm
Szerokość: 10 mm
Wysokość: 5 mm

Udźwig:

5,1 kg

Kształt magnesu:

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on kwadratowy, prostokątny. Określenia takie jak kostka i sześcian odnoszą się tylko do brył, które mają sześć takich samych ścian (boków).

Cechy magnesu:

Jest to mocny magnes neodymowy. Najważniejsze cechy tego magnesu to wysoka indukcja, duża siła oderwania i przyciągania, oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Jest to magnes trwały (stały). Kierunek magnesowania wzdłuż wysokości (grubości) oznacza, że biegunem magnetycznym jest prostokątna płaszczyzna, której jednym bokiem jest długość magnesu, a drugim szerokość magnesu.

Magnes jest dwubiegunowy, czyli dwustronny. Został pokryty galwanicznie warstwą nikiel, miedź, nikiel.  Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.

Zastosowanie:

Magnesy neodymowe są stosowane w różnych pompach i zaworach elektrycznych, takich jak pompy paliwowe, pompy wody i zawory recyrkulacji spalin (EGR), aby zwiększyć ich efektywność i niezawodność. W niektórych urządzeniach kuchennych, takich jak młynki do przypraw czy kawy, magnesy neodymowe mogą być używane do usuwania metalowych zanieczyszczeń.
