- Długość
- 15 [mm] +0,1/-0,1
- Szerokość
- 7 [mm] +0,1/-0,1
- Wysokość
- 2 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 2 [mm]
- Typ magnesu
- neodymowy
- Udźwig maksymalny
- ~1,27 [kg]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Waga
- 1,58 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".

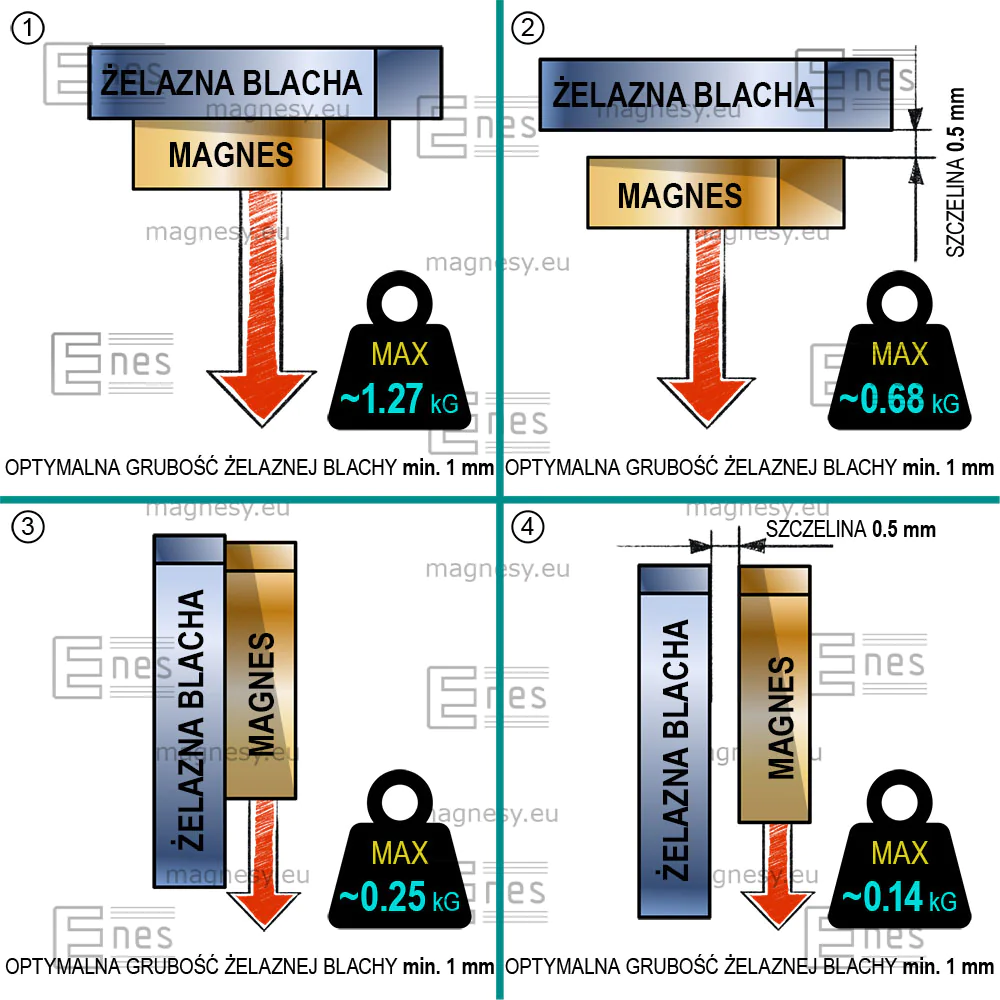

Podany wyżej udźwig maksymalny zmierzono, wykorzystując gładką, szlifowaną blachę. Wykorzystana blacha miała optymalną grubość. Siła odrywająca działała prostopadle. Przy sile działającej równolegle do blachy, czyli podczas przesuwania magnesu po blasze udźwig magnesu będzie wielokrotnie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca w rezultacie pokrycia blachy warstwą farby lub powłoką galwaniczną także spowoduje spadek udźwigu magnesu. Istniejąca chropowatość lub nierówność blachy również spowoduje spadek udźwigu magnesu. Największy udźwig uzyskuje się, stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig. Na udźwig maksymalny ma również wpływ temperatura pracy magnesu. Podgrzany magnes będzie miał mniejszy udźwig.
Konkretna wartość maksymalnej temperatury pracy magnesu zależy od tego, w jakim obwodzie magnetycznym zostanie umieszczony magnes, dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Podgrzany magnes będzie miał mniejszą siłę przyciągania.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału N38 (w temp. 20ºC)
| Indukcja remanencji Br | ok. 1,197 [T] |
| Koercja HcB | ok. 842 [kA/m] |
| Koercja HcJ | ok. 935 [kA/m] |
Własności magnetyczne nie są identyczne dla każdego magnesu. Wyniki pomiarów różnych próbek będą się różnić między sobą m.in. ze względu na zawsze występującą niejednorodność materiału oraz ze względu na tolerancje pomiarowe użytego urządzenia pomiarowego. Dla pomiaru zgodnego z normą IEC 60404-5 tolerancje wyniku pomiaru wynoszą dla indukcji remanencji Br ±1%, dla koercji HcB i koercji HcJ ±2%. Magnes, który jest pokryty warstwą niklu, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną na wynik pomiaru, zaniżając uzyskane wartości parametrów. Powłoka cynkowa nie ma wpływu na wynik pomiaru.
W związku z powyższym podane wartości parametrów są orientacyjne.
Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla indukcji remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki itd. W korespondencji e-mail’owej prosimy wskazać wymagane minimalne wartości parametrów lub wartości parametrów magnetycznych mieszczące się w zadanym zakresie minimum-maksimum.
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |
Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.
Magnes neodymowy — 15x7x2 mm — płytkowy
Wymiary:
Długość: 15 mm
Szerokość: 7 mm
Wysokość: 2 mm
Udźwig:
1,27 kg
Kształt magnesu:
To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on prostokątny.
Cechy magnesu:

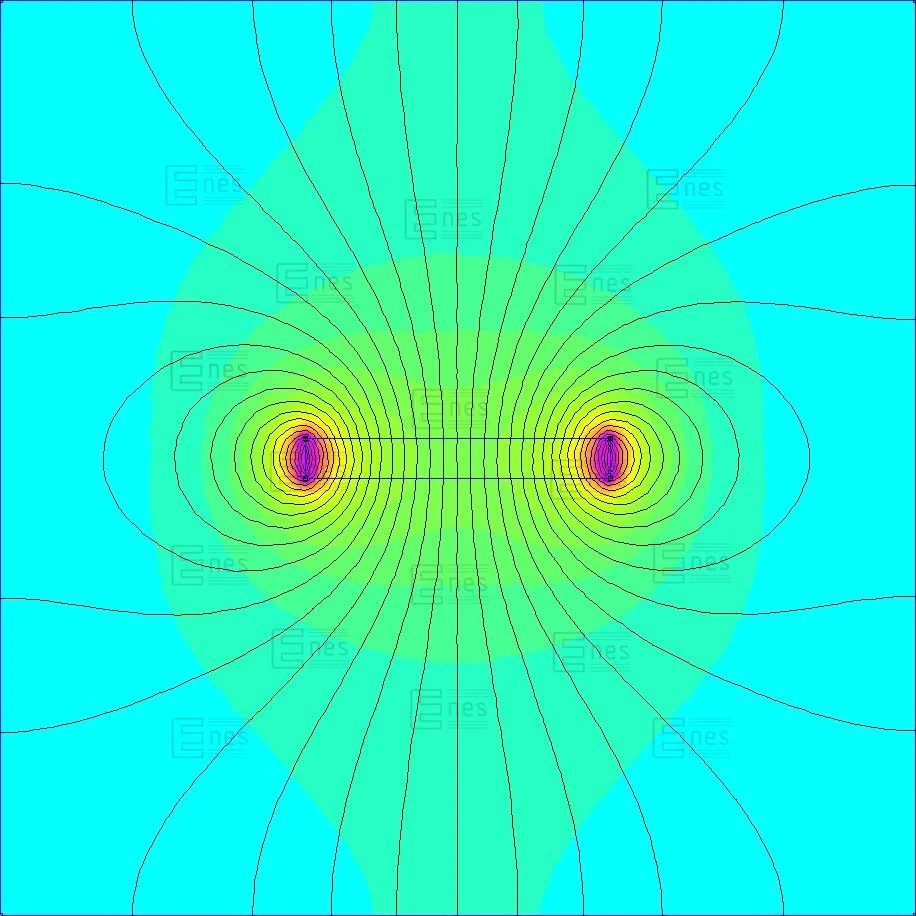

Jest to silny i mocny magnes neodymowy. Najważniejsze cechy tego magnesu to wysoka indukcja remanencji, duża siła oderwania i przyciągania, oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Jest to magnes trwały (stały). Kierunek magnesowania wzdłuż wysokości (grubości) oznacza, że podczas magnesowania linie sił pola magnetycznego były prostopadłe do płaszczyzny wyznaczonej przez długość i szerokość, która stała się biegunem magnetycznym.
Magnes jest dwubiegunowy, czyli dwustronny. Został pokryty warstwa nikiel, miedź, nikiel, w celu zabezpieczenia antykorozyjnego. Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.
Zastosowanie:
W domu czasami wykorzystuje się magnesy do firan, żaluzji, zasłon i moskitier. Magnesy pod płytki są pomocne w montażu drzwiczek rewizyjnych z wykorzystaniem płytek ceramicznych. Hobbyści stosują magnesy do figurek.
Magnesy neodymowe wykorzystuje się także w urządzenia do testowania wytrzymałości materiałów, w przemyśle morskim, w elektrycznych skuterach i rowerach.
