- Długość
- 30 [mm] +0,1/-0,1
- Szerokość
- 20 [mm] +0,1/-0,1
- Wysokość
- 10 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 10 [mm]
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N38
- Udźwig maksymalny
- 16,86 [kg]
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,343 [T]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Moment magnetyczny
- 6952,556 [nWb]x[m]
- Waga
- 45 [g]
Parametry użytkowe

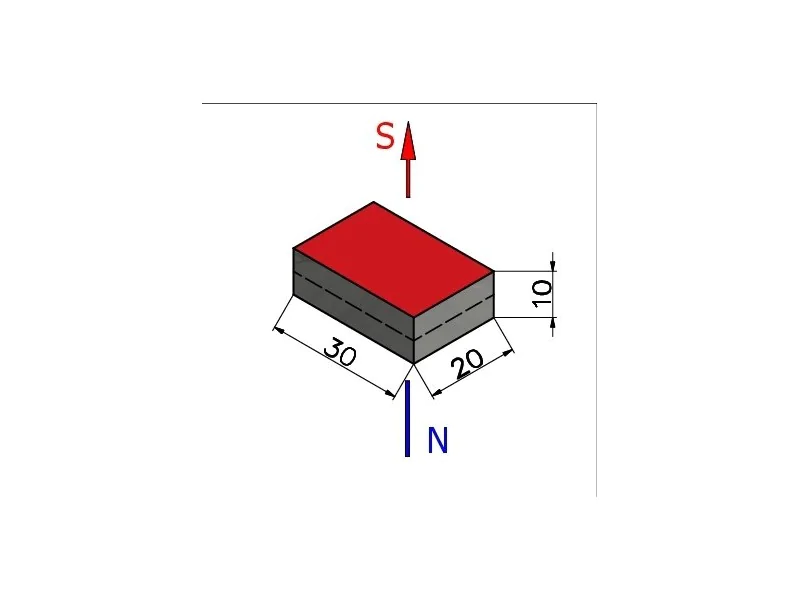

Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N38
| Indukcja remanencji Br | 1,21 - 1,25 [T] |
| Koercja HcB | min. 899 [kA/m] |
| Koercja HcJ | min. 955 [kA/m] |
| Gęstość energii magnetycznej (BH)max | 286 - 302 [kJ/m3] |
| Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu. |
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |

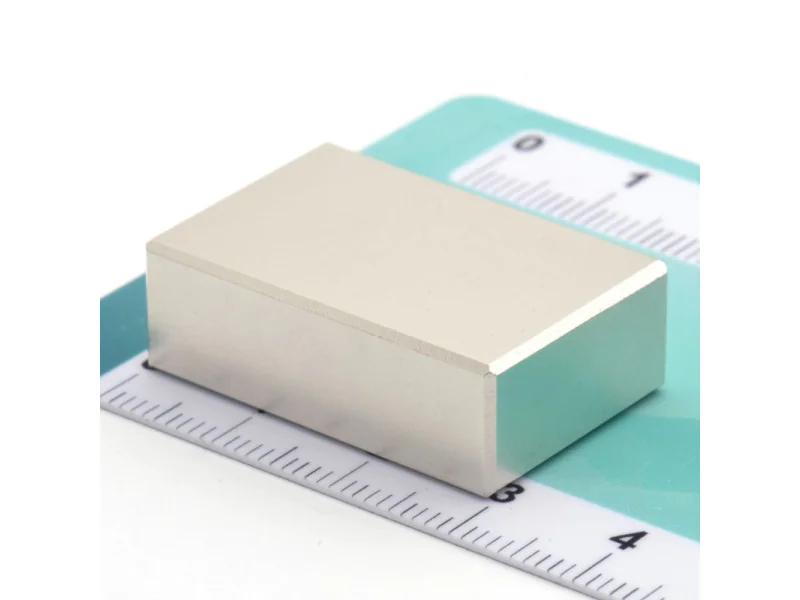

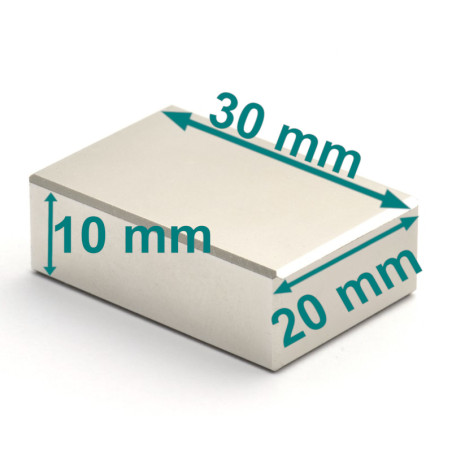

Magnes neodymowy — 30x20x10 mm — płytkowy (N38)

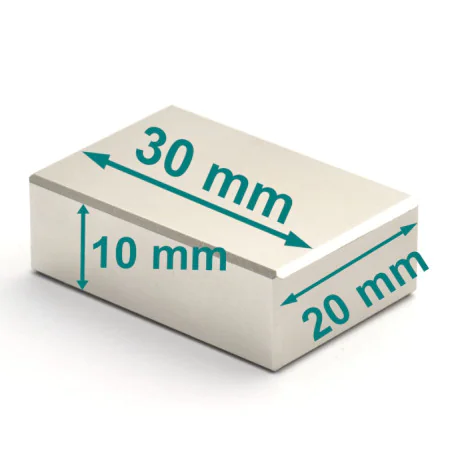

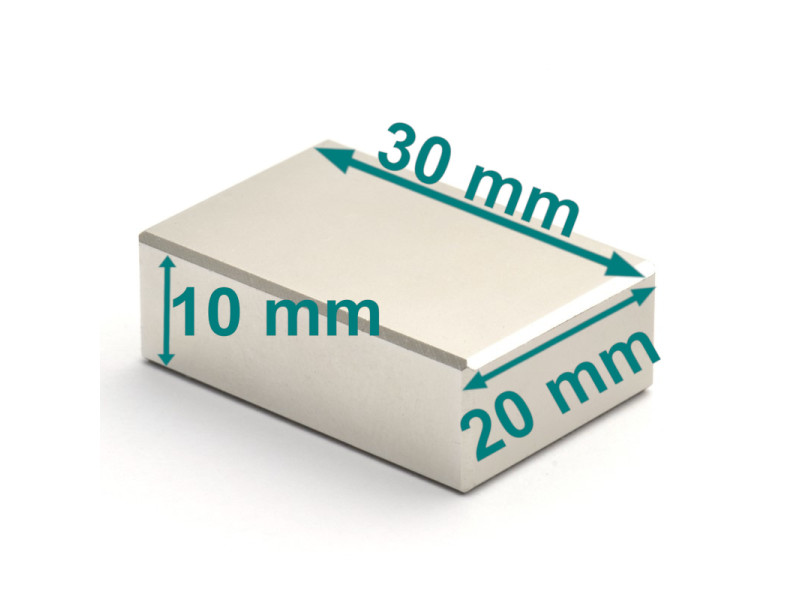

Wymiary:
Długość: 30 mm
Szerokość: 20 mm
Wysokość: 10 mm
Udźwig:
16 kg
Kształt magnesu:
To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on kwadratowy, prostokątny. Określenia takie jak kostka i sześcian odnoszą się tylko do brył, które mają sześć takich samych ścian (boków).
Cechy magnesu:
Jest to mocny magnes neodymowy. Najważniejsze cechy tego magnesu to wysoka indukcja, duża siła oderwania i przyciągania, oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Jest to magnes stały. Kierunek magnesowania wzdłuż wysokości oznacza, że biegunem magnetycznym jest prostokątna płaszczyzna, której jednym bokiem jest długość magnesu, a drugim szerokość magnesu.
Magnes jest dwubiegunowy, czyli dwustronny. Został pokryty galwanicznie warstwą nikiel, miedź, nikiel. Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.
