Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38)

Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38)Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38)7,15 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 7.15 zł 8.79 zł
6 szt. 4.65 zł 5.72 zł
20 szt. 3.98 zł 4.90 zł
50 szt. 3.81 zł 4.69 zł
130 szt. 3.76 zł 4.62 zł
Ilość
Dostępna ilość: 230 szt.

Zadaj pytanie o produkt
Parametry użytkowe
Długość
20 [mm] +0,1/-0,1
Szerokość
10 [mm] +0,1/-0,1
Wysokość
10 [mm] +0,1/-0,1

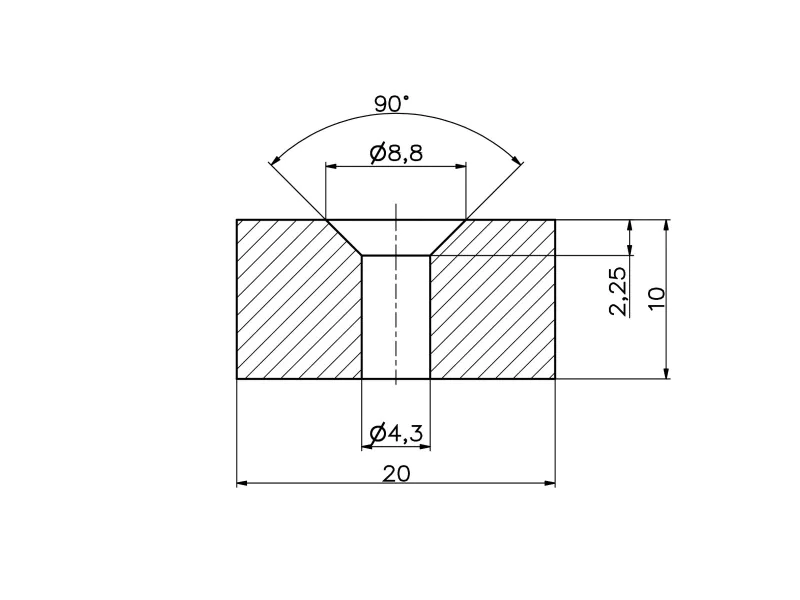

Średnica fazy pod łeb śruby
8,8 [mm] +0,1/-0,1
Średnica wewnętrzna
4,3 [mm] +0,1/-0,1

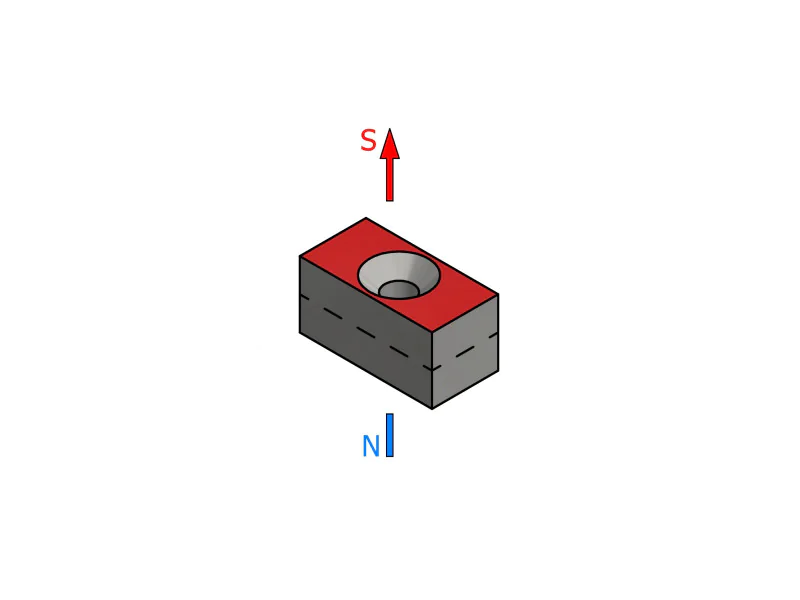

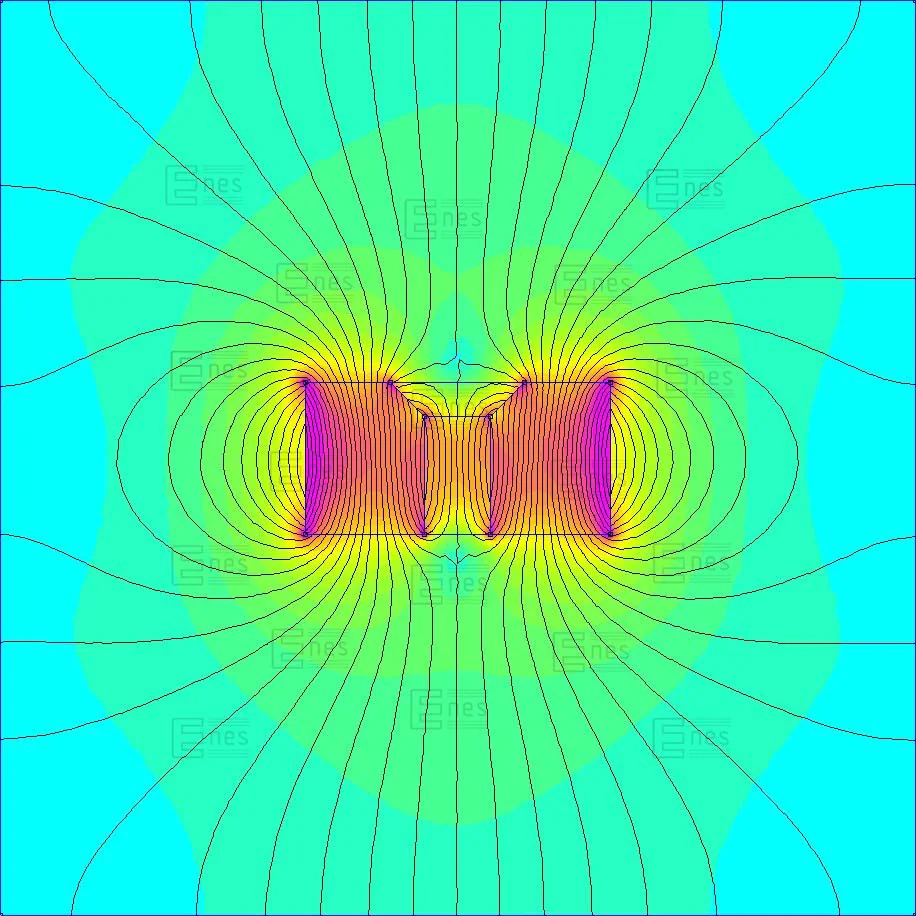

Kierunek magnesowania wzdłuż wymiaru
10 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
6,86 [kg]
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
0,45 [T]
Max. temperatura pracy
≤ 80 [°C]
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Waga
13,25 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.

Własności magnetyczne materiału - N38
Indukcja remanencji Br 1,21 - 1,25 [T]
Koercja HcB min. 899 [kA/m]
Koercja HcJ min. 955 [kA/m]
Gęstość energii magnetycznej (BH)max 286 - 302 [kJ/m3]
Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu.
Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38)

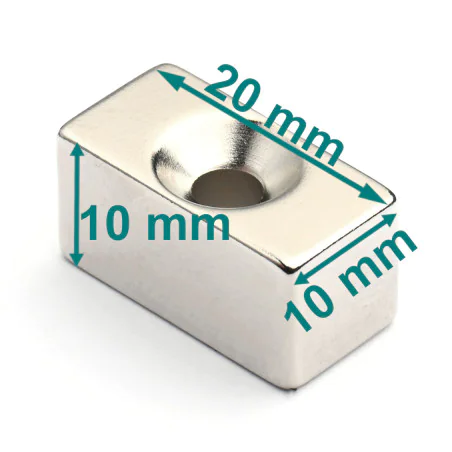

Wymiary:

Długość: 20 mm
Szerokość: 10 mm
Wysokość: 10 mm
Średnica fazy pod łeb śruby: 8,8 mm
Średnica wewnętrzna: 4,3 mm

Udżwig:

6,8 kg

Kształt:

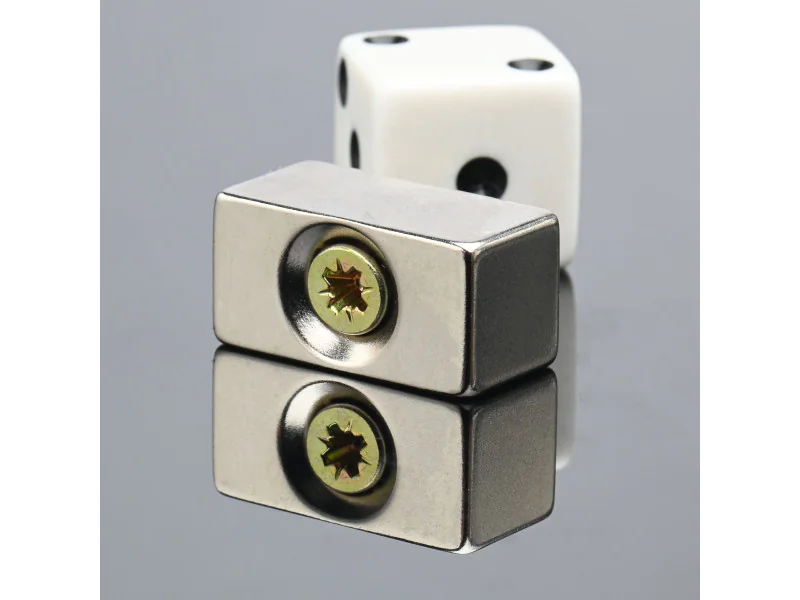

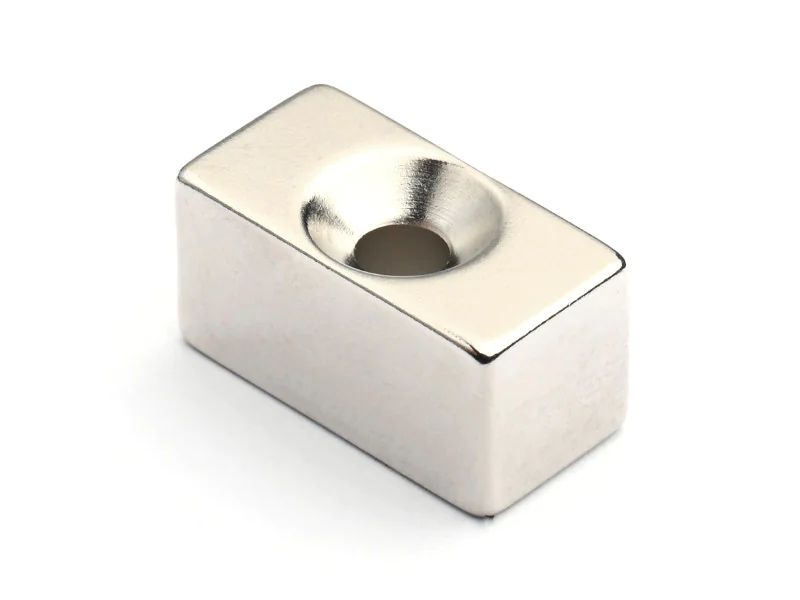

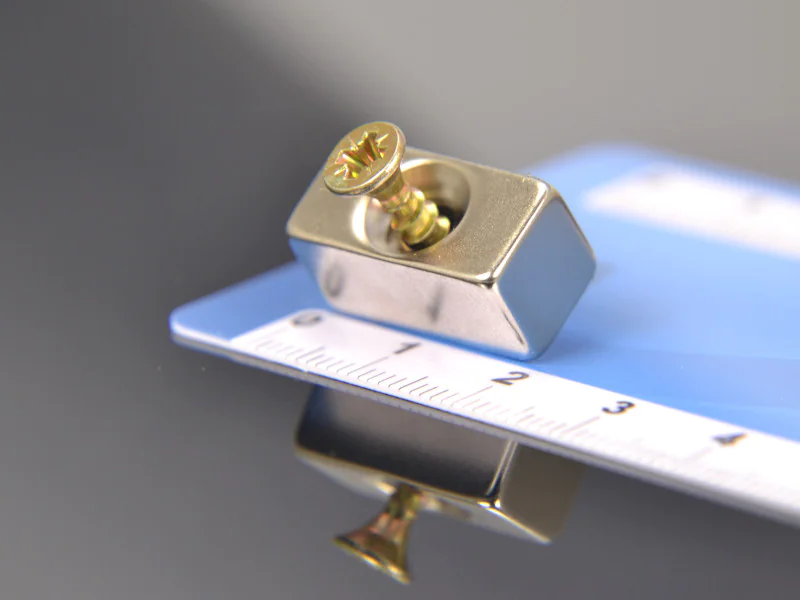

To jest magnes płytkowy z dziurką, z otworem pod wkręt, pod śrubkę. Fazowany otwór ułatwia montaż za pomocą śruby lub wkrętu ze stożkowym łbem. Magnes płytka, prostokątny, kwadratowy z otworem pod śrubę, wkręt to ciekawa propozycja nie tylko do zastosowań w meblarstwie.

Cechy magnesu:

Jest to silny i mocny magnes neodymowy, z otworem pod wkręt, z otworem pod śrubę, z otworem fazowanym pod stożkowy łeb śruby, z rozwiertem pod łeb śruby, wkrętu, magnes do przykręcenia, przykręcany. Posiada wyznaczony kierunek magnesowania wzdłuż wysokości. Jest dwubiegunowy czyli dwustronny. Został zabezpieczony antykorozyjnie poprzez niklowanie. Ma doskonałe tolerancje wymiarowe: +0,1/-0,1 mm. Cechuje się dużą siłą oderwania i przyciągania oraz wysokim udźwigiem. Oczywiście jak na swoją wielkość. Można o nim powiedzieć, że jest to magnes stały (trwały), ponieważ ma nie tylko wysoką indukcję ale i koercję.

Maksymalna temperatura pracy typowych magnesów neodymowych wynosi nie więcej niż 80 stopni Celsjusza. Powyżej tej temperatury tracą swoje własności magnetyczne.

Zastosowanie:

Magnesy neodymowe są stosowane w zamknięciach i zawiasach drzwi, szafek i szuflad, co umożliwia ich ciche i pewne domykanie. Magnesy neodymowe są również wykorzystywane w różnych czujnikach i przełącznikach, takich jak czujniki otwarcia drzwi lodówki, które włączają światło po otwarciu.

N38
MPLO20X10X10-D8,8_D4,3_N38
