Magnes — długość 50 mm, szerokość 20 mm, wysokość 10 mm — neodymowy (N35H)

Magnes — długość 50 mm, szerokość 20 mm, wysokość 10 mm — neodymowy (N35H)Magnes — długość 50 mm, szerokość 20 mm, wysokość 10 mm — neodymowy (N35H)31,45 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 31.45 zł 38.68 zł
3 szt. 25.61 zł 31.50 zł
10 szt. 24.52 zł 30.16 zł
20 szt. 24.15 zł 29.70 zł
Ilość
Dostępna ilość: 957 szt.

Symbol produktu: MPL 50 X 20 X 10 / N35H

Zadaj pytanie o produkt
Parametry użytkowe
Długość
50 [mm] +0,1/-0,1
Szerokość
20 [mm] +0,1/-0,1
Wysokość
10 [mm] +0,1/-0,1

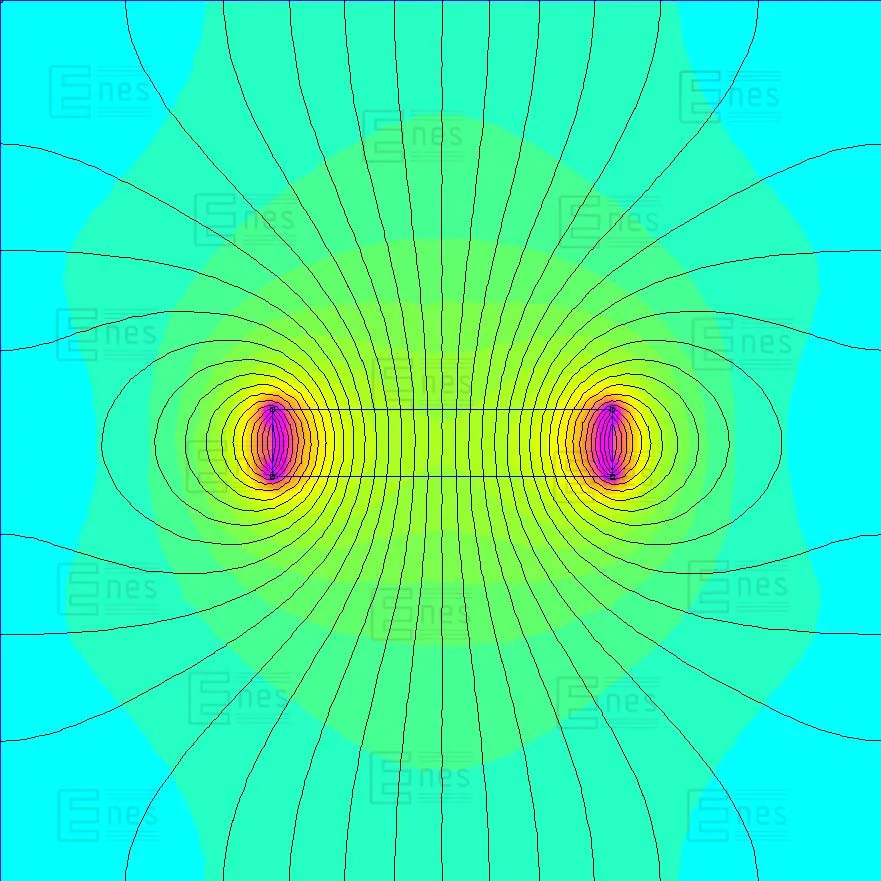

Kierunek magnesowania wzdłuż wymiaru
10 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N35H
Udźwig maksymalny
20,55 [kg]
Udźwig mierzono wykorzystując gładką blachę o optymalnej grubości przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą również spowoduje zmniejszenie udźwigu.
Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
0,299 [T]
Max. temperatura pracy
≤ 120 [°C]
Maksymalna temperatura pracy magnesu, zależy od tego w jakim obwodzie magnetycznym zostanie umieszczony magnes. Dlatego polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Moment magnetyczny
11300,06 [nWb]x[m]
Waga
75 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N35H
Indukcja remanencji Br ~1,17 [T]
Koercja HcB min. 867 [kA/m]
Koercja HcJ min. 1352 [kA/m]
Własności magnetyczne materiału nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić ze względu na występującą niejednorodność materiału oraz ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z międzynarodową normą IEC 60404-5 tolerancja wyniku wynosi dla Br ±1%, dla HcB, HcJ ±2%. Magnes, który został poniklowany, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną na wynik pomiaru, nieznacznie zaniżając uzyskane wartości parametrów).
Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.

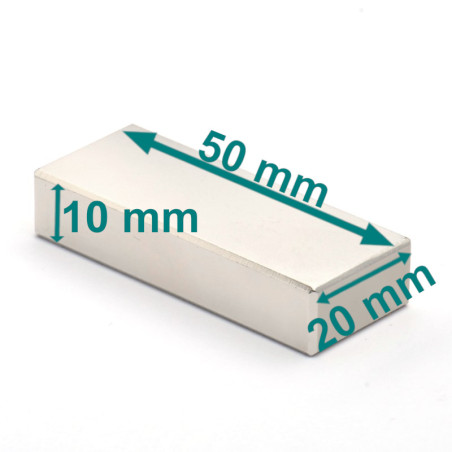

Magnes neodymowy — 50x20x10 — płytkowy (N35H)

Wymiary:

Długość: 50 mm
Szerokość: 20 mm
Wysokość: 10 mm

Udźwig:

20,55 kg

Kształt magnesu:

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on prostokątny, albo czasami używa się określenia sztabkowy.

Cechy magnesu:

Jest to mocny magnes neodymowy. Najważniejsze cechy tego magnesu to wysoka indukcja remanencji, duża siła oderwania i przyciągania, oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Jest to magnes trwały. Kierunek magnesowania wzdłuż grubości oznacza, że podczas magnesowania linie sił pola magnetycznego były prostopadłe do płaszczyzny wyznaczonej przez długość i szerokość, która stała się biegunem magnetycznym.

Magnes jest dwubiegunowy, czyli dwustronny. Został pokryty warstwa nikiel, miedź, nikiel, w celu zabezpieczenia antykorozyjnego. Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.

Zastosowanie:

Magnes do metalu zawierającego żelazo przyciąga się każdym biegunem, a magnes do magnesu również się przyciągnie, pod warunkiem, że będą do siebie skierowane różnymi biegunami. Te same bieguny magnetyczne odpychają się. Na tablicach magnetycznych magnesy neodymowe są stosowane do przyczepiania notatek, plakatów i innych materiałów reklamowych. Wtedy nie ma znaczenia, którym biegunem są przyczepiane.
Ten magnes neodymowy po dołożeniu do niego dwóch żelaznych blaszek i oblaniu wszystkiego gumą pełni funkcję uchwytu magnetycznego pomocnego w zamykaniu dużych stalowych drzwi.
