Chwytak (podnośnik) magnetyczny CM200

Chwytak (podnośnik) magnetyczny CM200Chwytak (podnośnik) magnetyczny CM200599,00 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 599.00 zł 736.77 zł

Najniższa cena z 30 dni przed obniżką: 685.00 zł netto (842.55 zł brutto)

Ilość
Dostępna ilość: 29 szt.

Zadaj pytanie o produkt

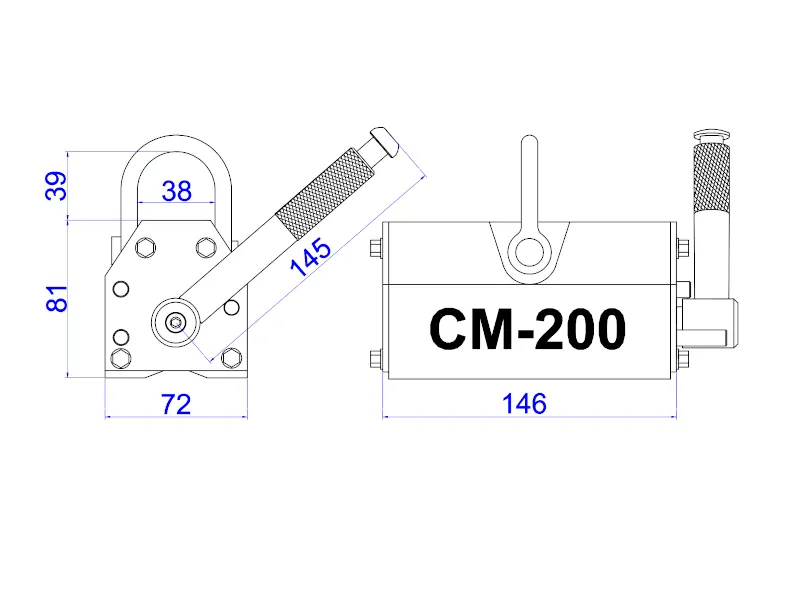

Parametry użytkowe
Długość
183 [mm]
Szerokość
71 [mm]
Wysokość
78 [mm]
Typ magnesu
neodymowy
Udźwig maksymalny
200 [kg]
Minimalna grubość podnoszonego detalu
5 [mm]
Max. temperatura pracy
≤ 80 [°C]
Waga
4.5 [kg]

Maksymalny udźwig użytkowy: (NOMINALNY): 200 [kg]


Udźwig maksymalny (obciążenie zrywające): >700 [kg] - współczynnik bezpieczeństwa dla prób statycznych wynosi 3,5 i jest zgodny z normą PN-EN 13155:2021-05 "Dźwignice - Bezpieczeństwo - Zdejmowalne urządzenia chwytające"


NIE STOSOWAĆ CHWYTAKÓW DO ŁADUNKÓW CIĘŻSZYCH NIŻ UDŹWIG NOMINALNY !

Chwytaki magnetyczne (podnośniki) służą do podnoszenia i przenoszenia ciężkich elementów z żelaza i stali magnetycznych. Urządzenia te nie wymagają żadnego zasilania. Włączanie i rozłączanie pola magnetycznego następuje w wyniku przestawienia ręcznej dźwigni. Pole magnetyczne chwytaków jest wytwarzane przez magnesy neodymowe. Znajdują zastosowanie w składach stali, fabrykach, magazynach, warsztatach, dokach. Są pomocne przy przenoszeniu blach, płyt, profili, prętów, kątowników, ceowników, rur okrągłych i kwadratowych i innych dużych żelaznych elementów.


Do każdego chwytaka magnetycznego serii CM dołączamy:

  ♦  2-letnią gwarancję,
  ♦  deklarację zgodności "CЄ",
  ♦  protokół pomiaru udźwigu (wynik badania przeprowadzonego w firmie Enes),
  ♦  instrukcję obsługi w j. polskim,
  ♦  skróconą/stanowiskową instrukcję obsługi.


Rzeczywisty udźwig każdego chwytaka zależy od następujących czynników:

  ♦  grubości i kształtu podnoszonych elementów (dla każdego chwytaka (podnośnika) podana jest zależność udźwigu od grubości podnoszonych elementów). Dla cylindrycznych elementów pełnych (walców, prętów) udźwig nominalny jest o ok. 50% mniejszy.

Minimalna grubość elementu, przy której można stosować chwytak

5 mm

Elementy zbyt cienkie mogą być przyciągane słabo ponieważ pole magnetyczne chwytaka nie jest w pełni wykorzystane. Ponadto cienkie elementy wyginają się i ich powierzchnia styku z chwytakiem zmniejsza się, przez co siła przyciągania maleje. Najlepszą wydajność udźwigu uzyskuje się dla odpowiednio grubych elementów.

Grubość podnoszonego elementu, przy której udźwig chwytaka wynosi 100%

15 mm

Przed rozpoczęciem pracy należy uwzględnić zależność procentową udźwigu w funkcji grubości podnoszonej stali (krzywe wydajności udźwigu znajdują się w instrukcji).

W przypadku transportu elementów okrągłych, takich jak rury, pręty, wałki stalowe, udźwig maksymalny chwytaka ulega zmniejszeniu:

Typ chwytaka

Średnica max. wałka

Długość max. wałka

Udźwig max.
chwytaka

CM200

75 [mm]

1250 [mm]

90 [kg]



Rzeczywisty udźwig każdego chwytaka zależy także od:

  ♦  wielkości szczeliny powietrznej między powierzchnią chwytaka a podnoszonym elementem (dla każdego chwytaka         podana jest charakterystyka udźwigu w funkcji wielkości szczeliny powietrznej).

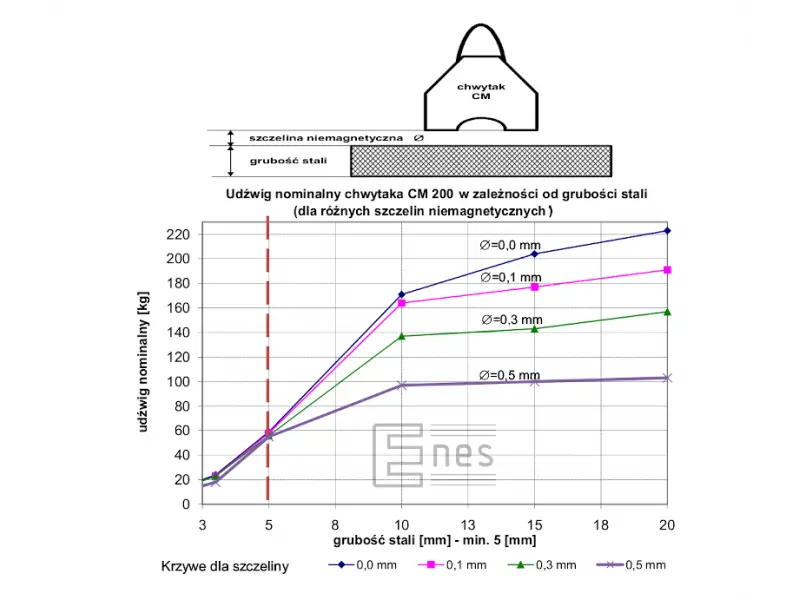

UDŹWIG NOMINALNY CHWYTAKA CM-200 W KG

Grubość detalu [mm]

Szczelina niemagnetyczna D pomiędzy chwytakiem a podnoszonym elementem [mm]

D = 0,0

D = 0,1

D = 0,3

D = 0,5

15

200

177

143

100

10

171

164

137

97

5

59

58

56

55



Udźwig jest uzależniony od szczeliny powietrznej pomiędzy nabiegunnikami (stopą) chwytaka a podnoszonym elementem. Jeśli chropowatość powierzchni ładunku Ra będzie mniejsza od 6,3 μm, to wydajność chwytaka nie spadnie. Taki przypadek ma miejsce dla bardzo czystej, płaskiej i wyszlifowanej powierzchni. Jeśli chropowatość powierzchni podnoszonych materiałów Ra będzie większa od 6,3 μm, to szczelina miedzy chwytakiem a podnoszonym elementem powinna być uwzględniona.
Dla zardzewiałych powierzchni po walcowaniu można przyjąć szczelinę w przedziale (0,1-0,3 mm), natomiast dla nierównych porowatych powierzchni szczelinę szacuje się w przedziale (0,3-0,5 mm).

Przed rozpoczęciem pracy należy odszukać w instrukcji zależność procentową udźwigu w funkcji szczeliny.


Rzeczywisty udźwig każdego chwytaka zależy także od:

 ♦  gatunku podnoszonej stali (im większa zawartość żelaza, tym większy udźwig):

Nazwa

Udźwig nominalny [kg]

Udźwig dopuszczalny dla danego materiału * [kg]

Stal (niskowęglowa)  100%

Stal (wysokowęglowa) 90%

Stal (niskostopowa) 75%

Żeliwo
50%

CM 200

200

200

180

150

100

     *) będzie on udźwigiem dopuszczalnym dla elementu z danego materiału, jeśli nie obniżą go inne czynniki (grubość, jakość powierzchni,               kształt).

Rzeczywisty udźwig każdego chwytaka zależy także od:

  ♦  temperatury otoczenia i temperatury podnoszonego elementu (nie może być wyższa niż 80o[C]). W chwytakach magnetycznych źródłem pola magnetycznego są spiekane magnesy neodymowe, których maksymalna temperatura pracy wynosi 80oC.


Ponadto oferujemy:
 - doradztwo,
 - serwis;
 - części zamienne,
 - coroczne przeglądy i badania udźwigu chwytaka potwierdzone stosownym świadectwem.
