magnes neodymowy 25x15x2
  • magnes neodymowy 25x15x2
  • Magnes płaski mocny — dł. 25 mm, szer. 15 mm, wys. 2 mm — N38 - 002
  • magnesy neodymowe 25x15x2 enes
  • Magnes płaski mocny — dł. 25 mm, szer. 15 mm, wys. 2 mm — N38 - 003
  • Magnes płaski mocny — dł. 25 mm, szer. 15 mm, wys. 2 mm — N38 - 004
  • Magnes płaski mocny — dł. 25 mm, szer. 15 mm, wys. 2 mm — N38 - 005
  • Magnes płaski mocny — dł. 25 mm, szer. 15 mm, wys. 2 mm — N38 - 006
  • Magnes płaski mocny — dł. 25 mm, szer. 15 mm, wys. 2 mm — N38 - 007
  • Magnes płaski mocny — dł. 25 mm, szer. 15 mm, wys. 2 mm — N38 - 008
  • Magnes płaski mocny — dł. 25 mm, szer. 15 mm, wys. 2 mm — N38 - 009

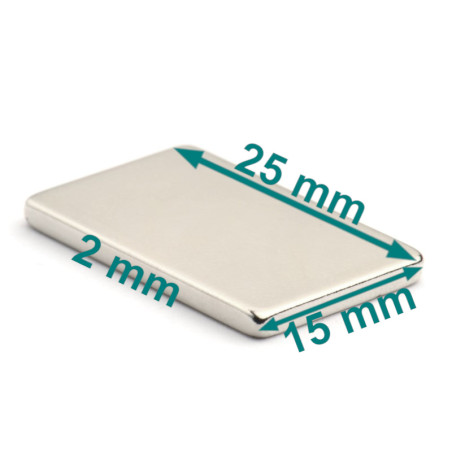

Magnes płaski mocny — dł. 25 mm, szer. 15 mm, wys. 2 mm — N38

Magnes płaski mocny — dł. 25 mm, szer. 15 mm, wys. 2 mm — N38Magnes płaski mocny — dł. 25 mm, szer. 15 mm, wys. 2 mm — N384,46 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 4.46 zł 5.49 zł
15 szt. 1.96 zł 2.41 zł
50 szt. 1.68 zł 2.07 zł
150 szt. 1.61 zł 1.98 zł
400 szt. 1.59 zł 1.96 zł
Produkt niedostępny

Symbol produktu: MPL 25 x 15 x 2 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Długość
25 [mm] +0,1/-0,1
Szerokość
15 [mm] +0,1/-0,1
Wysokość
2 [mm] +0,1/-0,1

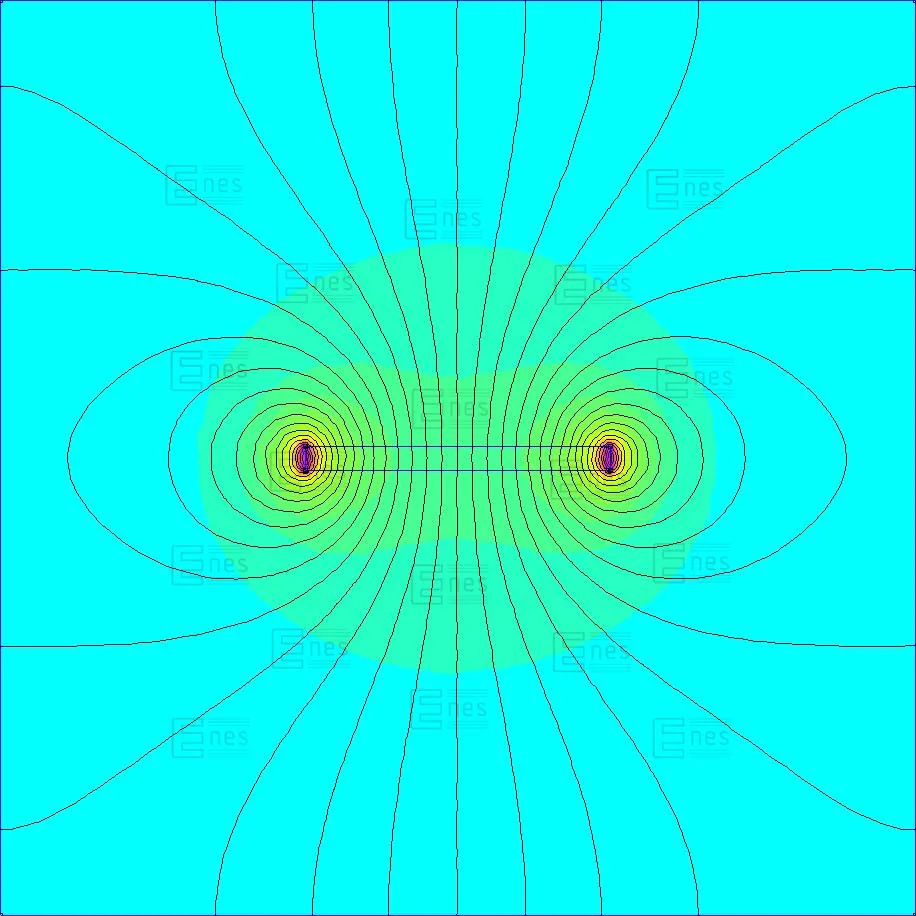

Kierunek magnesowania wzdłuż wymiaru
2 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
2,58 [kg]
Podany wyżej udźwig maksymalny zmierzono wykorzystując gładką, szlifowaną blachę o optymalnej grubości, przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca np. w związku z warstwą farby, powłoką galwaniczną oraz w związku z chropowatością lub nierównością blachy również spowoduje spadek udźwigu. Najwyższy udźwig uzyskuje się stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig.
Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
0,095 [T]
Max. temperatura pracy
≤ 80 [°C]
Podana wyżej maksymalna temperatura pracy magnesu, zależy od tego w jakim obwodzie magnetycznym zostanie umieszczony magnes i dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Moment magnetyczny
775,2 [nWb]x[m]
Waga
5,63 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.

Własności magnetyczne materiału N38 (w temp. 20ºC)
Indukcja remanencji Br ok. 1,2 [T]
Koercja HcB ok. 876 [kA/m]
Koercja HcJ ok. 955 [kA/m]

Materiałowe własności magnetyczne nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić między sobą m.in. ze względu na zawsze występującą niejednorodność materiału, wynikającą ze specyfiki technologii produkcji, oraz ze względu na użyte do kalibracji urządzenia pomiarowego wzorce pola magnetycznego, jak również ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z normą IEC 60404-5 tolerancje wyniku pomiaru wynoszą dla remanencji Br ±1%, dla koercji HcB, HcJ ±2%). Magnes, który jest poniklowany, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną istotnie na wynik pomiaru, zaniżając uzyskane wartości parametrów. Powłoka cynkowa nie ma wpływu na wynik pomiaru.

W związku z powyższym podane wartości parametrów są orientacyjne. W przypadku gdybyście potrzebowali Państwo gwarancji, że dla każdej sztuki magnesu zapewnione są jakieś określone minimalne parametry, albo muszą się one mieścić w zadanym zakresie minimum-maksimum, to bardzo prosimy o przesłanie w korespondencji e-mail'owej Państwa wymagań. Najlepiej wcześniej skonsultować się z nami w tej kwestii. Przedstawimy konkretną ofertę na magnesy spoza oferty sklepowej. Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki, itd.

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.





Magnes płaski mocny — 25x15x2 — neodymowy, płytkowy (N38)


Wymiary:

Długość: 25 mm
Szerokość: 15 mm
Grubość: 2 mm

Udźwig:

2,58 kg

Kształt magnesu:

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się o takim kształcie magnesu, że jest on kwadratowy, prostokątny. Sformułowania takie jak kostka i sześcian odnoszą się tylko do brył, które mają sześć takich samych ścian (boków).

Cechy magnesu:

Jest to mały, ale silny i mocny magnes neodymowy. Ponieważ ma nie tylko wysoką indukcję remanencji ale i koercję, jest to magnes trwały (stały). Został namagnesowany wzdłuż wysokości 2,5 mm.

Magnes jest dwustronny czyli dwubiegunowy. W celu zabezpieczenia antykorozyjnego na magnes położono galwanicznie warstwę niklu, miedzi i znowu niklu.  Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm. Zaletą magnesu jest duża siła oderwania i przyciągania oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Zwykłe, ceramiczne magnesy o takim samym rozmiarze są wielokrotnie słabsze.

Zastosowanie:

Można powiedzieć, że magnes służy do przyciągania i odpychania. Można to ująć inaczej. Służy on do oddziaływania polem magnetycznym, którego sam jest źródłem. W związku z tym znajduje zastosowanie w urządzeniach pomiarowych, w mikroskopach, w urządzeniach do diagnostyki. Ten mały magnes neodymowy może być również wykorzystany do prostych zamknięć i do tanich gadżetów i akcesoriów.
