Magnes — długość 50 mm, szerokość 12,4 mm, wysokość 25 mm — neodymowy (N38)
  • Magnes — długość 50 mm, szerokość 12,4 mm, wysokość 25 mm — neodymowy (N38)
  • Magnes — długość 50 mm, szerokość 12,4 mm, wysokość 25 mm — neodymowy (N38) - 002
  • Magnes — długość 50 mm, szerokość 12,4 mm, wysokość 25 mm — neodymowy (N38) - 003
  • Magnes — długość 50 mm, szerokość 12,4 mm, wysokość 25 mm — neodymowy (N38) - 004
  • Magnes — długość 50 mm, szerokość 12,4 mm, wysokość 25 mm — neodymowy (N38) - 005
  • Magnes — długość 50 mm, szerokość 12,4 mm, wysokość 25 mm — neodymowy (N38) - 006
  • Magnes — długość 50 mm, szerokość 12,4 mm, wysokość 25 mm — neodymowy (N38) - 007
  • Magnes — długość 50 mm, szerokość 12,4 mm, wysokość 25 mm — neodymowy (N38) - 008
  • Magnes — długość 50 mm, szerokość 12,4 mm, wysokość 25 mm — neodymowy (N38) - 009

Magnes — długość 50 mm, szerokość 12,4 mm, wysokość 25 mm — neodymowy (N38)

Magnes — długość 50 mm, szerokość 12,4 mm, wysokość 25 mm — neodymowy (N38)Magnes — długość 50 mm, szerokość 12,4 mm, wysokość 25 mm — neodymowy (N38)37,75 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 37.75 zł 46.43 zł
3 szt. 30.74 zł 37.81 zł
10 szt. 29.43 zł 36.20 zł
20 szt. 28.98 zł 35.65 zł
Ilość
Dostępna ilość: 150 szt.

Symbol produktu: MPL 50 X 12,4 X 25 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Długość
50 [mm] +0,1/-0,1
Szerokość
12,4 [mm] +0,1/-0,1
Wysokość
25 [mm] +0,1/-0,1

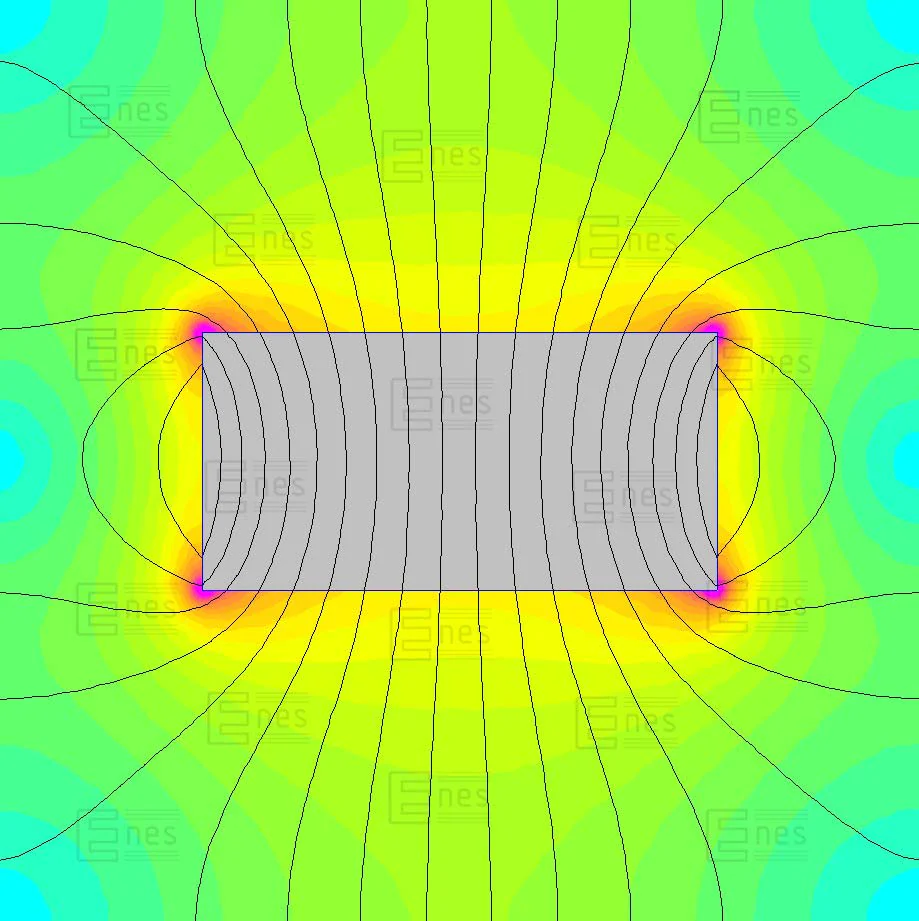

Kierunek magnesowania wzdłuż wymiaru
25 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
~28,6 [kg]
Podany wyżej udźwig maksymalny zmierzono wykorzystując gładką, szlifowaną blachę o optymalnej grubości, przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca np. w związku z warstwą farby, powłoką galwaniczną oraz w związku z chropowatością lub nierównością blachy również spowoduje spadek udźwigu. Najwyższy udźwig uzyskuje się stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig.
Max. temperatura pracy
≤ 80 [°C]
Podana wyżej maksymalna temperatura pracy magnesu, zależy od tego w jakim obwodzie magnetycznym zostanie umieszczony magnes i dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Waga
116,25 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.

Własności magnetyczne materiału N38 (w temp. 20ºC)
Indukcja remanencji Br ok. 1,197 [T]
Koercja HcB ok. 842 [kA/m]
Koercja HcJ ok. 935 [kA/m]

Materiałowe własności magnetyczne nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić między sobą m.in. ze względu na zawsze występującą niejednorodność materiału, wynikającą ze specyfiki technologii produkcji, oraz ze względu na użyte do kalibracji urządzenia pomiarowego wzorce pola magnetycznego, jak również ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z normą IEC 60404-5 tolerancje wyniku pomiaru wynoszą dla remanencji Br ±1%, dla koercji HcB, HcJ ±2%). Magnes, który jest poniklowany, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną istotnie na wynik pomiaru, zaniżając uzyskane wartości parametrów. Powłoka cynkowa nie ma wpływu na wynik pomiaru.

W związku z powyższym podane wartości parametrów są orientacyjne. W przypadku gdybyście potrzebowali Państwo gwarancji, że dla każdej sztuki magnesu zapewnione są jakieś określone minimalne parametry, albo muszą się one mieścić w zadanym zakresie minimum-maksimum, to bardzo prosimy o przesłanie w korespondencji e-mail'owej Państwa wymagań. Najlepiej wcześniej skonsultować się z nami w tej kwestii. Przedstawimy konkretną ofertę na magnesy spoza oferty sklepowej. Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki, itd.

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.




Magnes neodymowy — 50x12,4x25 mm — płytkowy (N38)


Wymiary:

Długość: 50 mm
Szerokość: 12,4 mm
Wysokość: 25 mm

Udźwig:

28 kg

Kształt magnesu:

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on kwadratowy, prostokątny.

Cechy magnesu:

Jest to mocny magnes neodymowy. Jest to magnes stały. Kierunek magnesowania wzdłuż wysokości oznacza, że podczas magnesowania linie sił pola magnetycznego były prostopadłe do płaszczyzny wyznaczonej przez długość i szerokość, która stała się biegunem magnetycznym. Ten magnes ma nietypowy kierunek magnesowania, ponieważ został namagnesowany wzdłuż wymiaru 25 mm.

Magnes jest dwubiegunowy, czyli dwustronny. Został pokryty warstwa nikiel, miedź, nikiel, w celu zabezpieczenia antykorozyjnego.  Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.

Zastosowanie:

Można użyć magnesy neodymowe do wykonania sprzęgła magnetycznego. Bardzo często stosuje się magnesy w chwytakach magnetycznych i uchwytach magnetycznych. W wielu aplkacjach magnesy neodymowe są niewidoczne, ponieważ są obudowane lub zasłonięte.


N38
mpl50x12,4x25N38
150 Przedmioty
