Magnes — długość 30 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38SH)
  • Magnes — długość 30 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38SH)
  • Magnes — długość 30 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38SH) - 002
  • Magnes — długość 30 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38SH) - 003
  • Magnes — długość 30 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38SH) - 004
  • Magnes — długość 30 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38SH) - 005
  • Magnes — długość 30 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38SH) - 006
  • Magnes — długość 30 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38SH) - 007
  • Magnes — długość 30 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38SH) - 008
  • Magnes — długość 30 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38SH) - 009

Magnes — długość 30 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38SH)

Magnes — długość 30 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38SH)Magnes — długość 30 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38SH)4,62 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 4.62 zł 5.68 zł
12 szt. 1.94 zł 2.39 zł
50 szt. 1.67 zł 2.05 zł
130 szt. 1.59 zł 1.96 zł
350 szt. 1.57 zł 1.93 zł
Ilość
Dostępna ilość: 10183 szt.

Symbol produktu: MPL 30 X 7 X 2,4 / N38SH

Zadaj pytanie o produkt
Parametry użytkowe
Długość
30 [mm] +0,1/-0,1
Szerokość
7 [mm] +0,1/-0,1
Wysokość
2,4 [mm] +0,1/-0,1

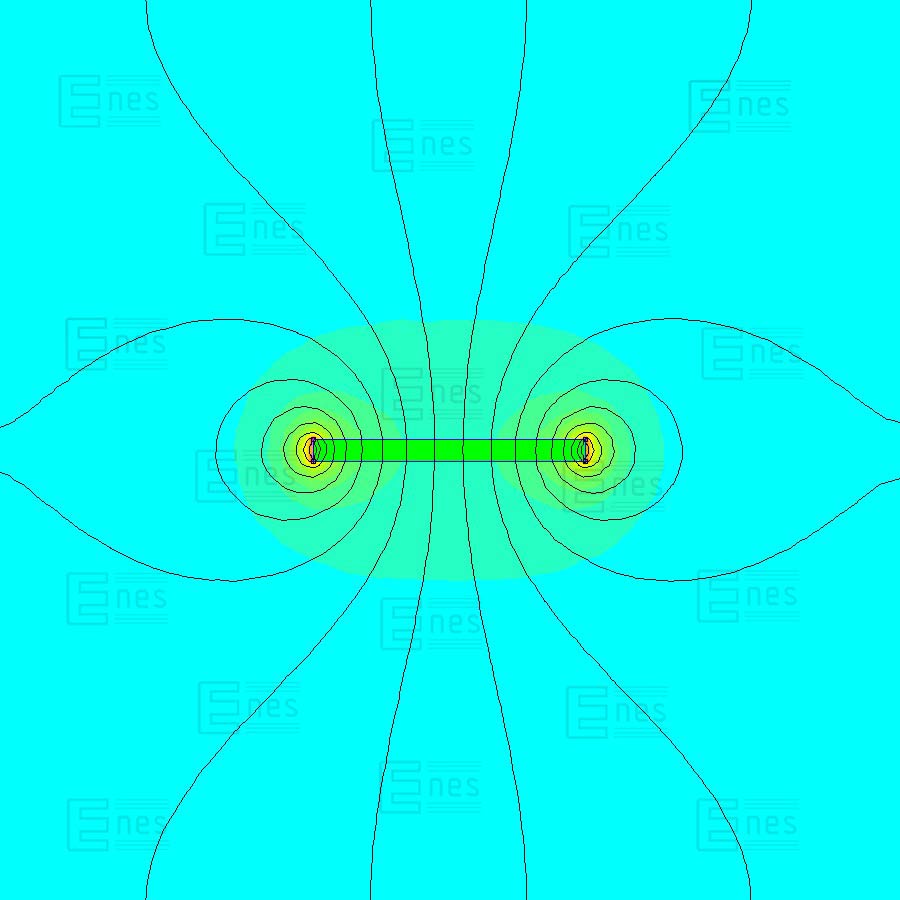

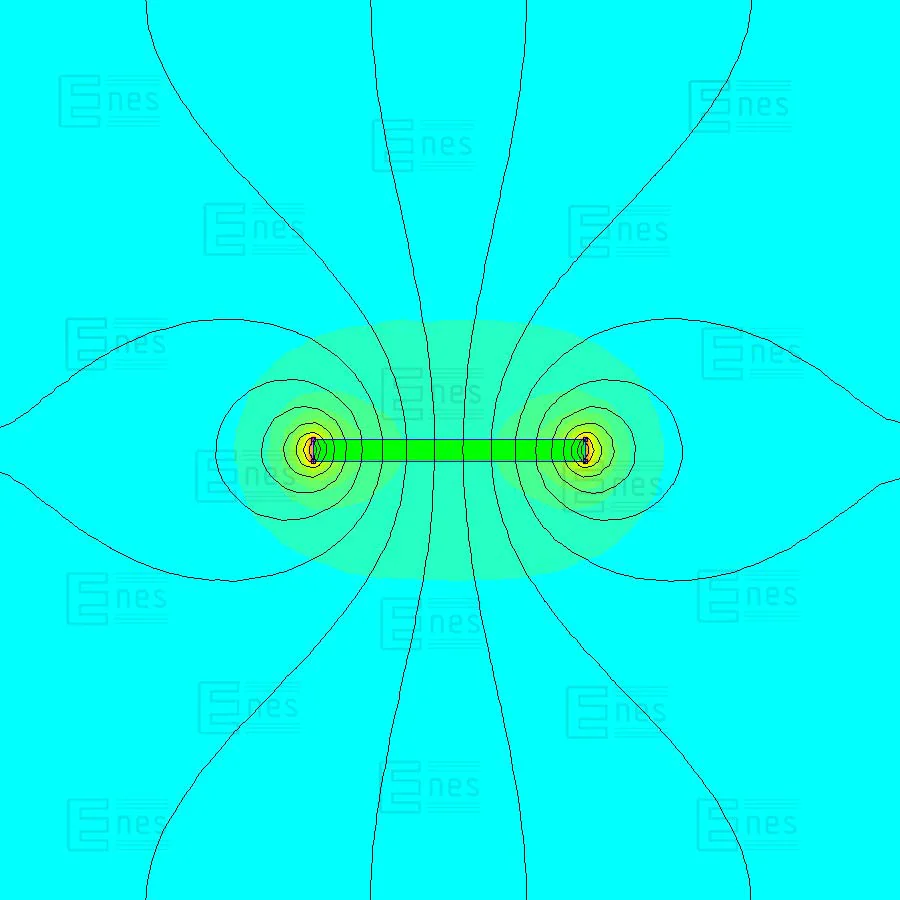

Kierunek magnesowania wzdłuż wymiaru
2,4 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38SH

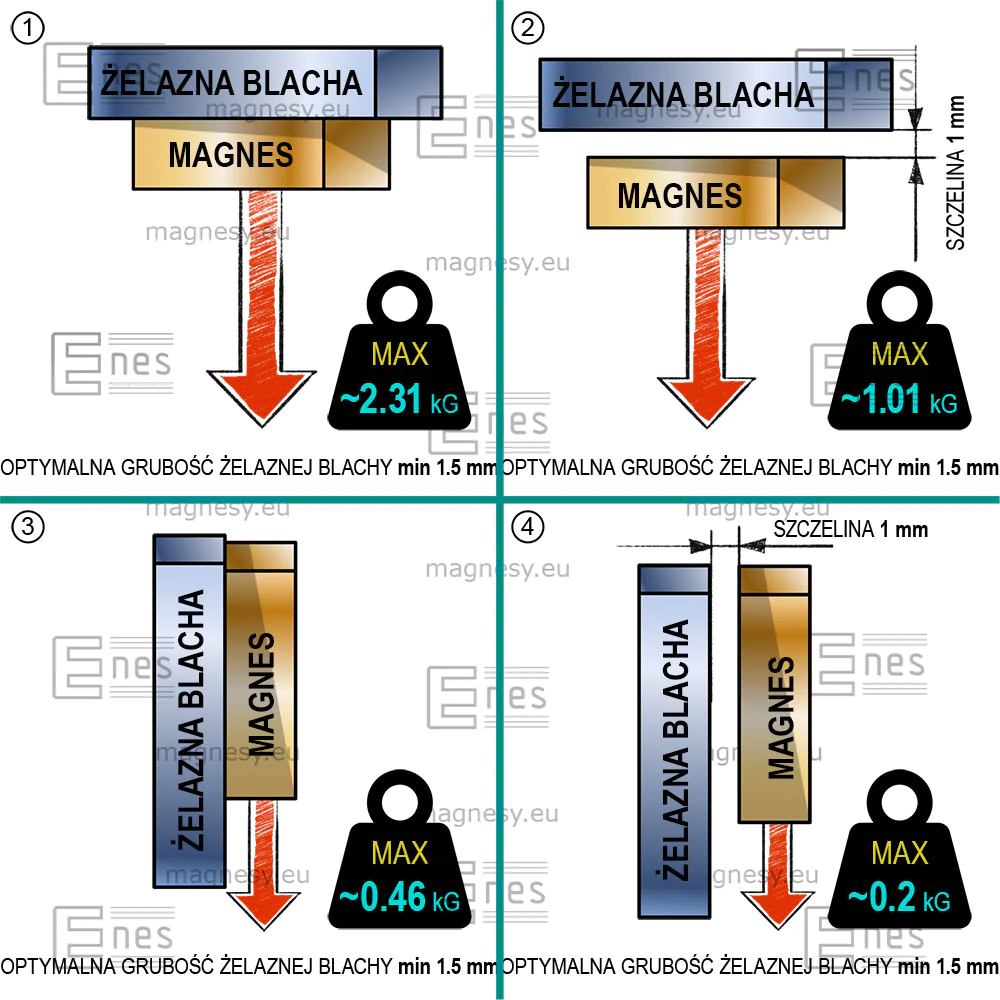

Udźwig maksymalny
~2,31 [kg]
Podany wyżej udźwig maksymalny zmierzono wykorzystując gładką, szlifowaną blachę o optymalnej grubości, przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca np. w związku z warstwą farby, powłoką galwaniczną oraz w związku z chropowatością lub nierównością blachy również spowoduje spadek udźwigu. Najwyższy udźwig uzyskuje się stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig.
Max. temperatura pracy
≤ 150 [°C]
Podana wyżej maksymalna temperatura pracy magnesu, zależy od tego w jakim obwodzie magnetycznym zostanie umieszczony magnes i dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Waga
3,78 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N38SH (w temp. 20C)
Indukcja remanencji Br ok. 1,197 [T]
Koercja HcB ok. 842 [kA/m]
Koercja HcJ ok. 1560 [kA/m]

Materiałowe własności magnetyczne nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić między sobą m.in. ze względu na zawsze występującą niejednorodność materiału, wynikającą ze specyfiki technologii produkcji, oraz ze względu na użyte do kalibracji urządzenia pomiarowego wzorce pola magnetycznego, jak również ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z normą IEC 60404-5 tolerancje wyniku pomiaru wynoszą dla remanencji Br ±1%, dla koercji HcB, HcJ ±2%). Magnes, który jest poniklowany, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną istotnie na wynik pomiaru, zaniżając uzyskane wartości parametrów. Powłoka cynkowa nie ma wpływu na wynik pomiaru.

W związku z powyższym podane wartości parametrów są orientacyjne. W przypadku gdybyście potrzebowali Państwo gwarancji, że dla każdej sztuki magnesu zapewnione są jakieś określone minimalne parametry, albo muszą się one mieścić w zadanym zakresie minimum-maksimum, to bardzo prosimy o przesłanie w korespondencji e-mail'owej Państwa wymagań. Najlepiej wcześniej skonsultować się z nami w tej kwestii. Przedstawimy konkretną ofertę na magnesy spoza oferty sklepowej. Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki, itd.

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.





Magnes neodymowy — 30x7x2,4 mm — płytkowy (N38SH)


Wymiary:

Długość: 30 mm
Szerokość: 7 mm
Wysokość: 2,4 mm

Udźwig:

2,3 kg

Kształt magnesu:

To jest magnes płytkowy, ma kształt prostopadłościanu. Potocznie mówi się o takim kształcie magnesu, że jest on kwadratowy, prostokątny. Sformułowania takie jak kostka i sześcian odnoszą się tylko do brył, które mają sześć takich samych ścian (boków).

Cechy magnesu:

Jest to silny i mocny magnes neodymowy. Ponieważ ma nie tylko wysoką indukcję remanencji ale i koercję, jest to magnes trwały (stały). Został namagnesowany wzdłuż wysokości. Wymiar, który jest wysokością i zarazem kierunkiem magnesowania, został wymieniony w nazwie i w symbolu magnesu po długości i szerokości, czyli jako ostatni, dwa poprzednie wymiary wyznaczają płaszczyznę jednego bieguna magnetycznego.

Magnes jest dwustronny czyli dwubiegunowy. W celu zabezpieczenia antykorozyjnego na magnes położono galwanicznie warstwę niklu, miedzi i znowu niklu.  Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm. Zaletą magnesu jest duża siła oderwania i przyciągania oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Zwykłe, ceramiczne magnesy o takim samym rozmiarze są wielokrotnie słabsze.

Zastosowanie:

Za pomocą magnesów można przyczepić jakąś reklamę. Służą do jej podwieszenia, zawieszenia, umocowania. Magnesy neodymowe nie są typowymi magnesami reklamowymi, ale wykorzystując prosty fakt, że magnes do metalu zawierajacego żelazo przyciaga się znakomicie, są stosowane do różnych reklamowych gadżetów. Ten mały magnes doskonale się do tego nadaje. Poza tym magnesy neodymowe są wykorzystywane w stołach magnetycznych, w przemyśle medycznym, oraz do zapięć magnetycznych w biżuterii.
