Magnes neodymowy — średnica ⌀10 mm, wys. 5 mm — N38

Magnes neodymowy — średnica ⌀10 mm, wys. 5 mm — N38Magnes neodymowy — średnica ⌀10 mm, wys. 5 mm — N381,17 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 1.17 zł 1.44 zł
120 szt. 0.88 zł 1.08 zł
450 szt. 0.79 zł 0.97 zł
900 szt. 0.76 zł 0.93 zł
2000 szt. 0.74 zł 0.91 zł
Ilość
Dostępna ilość: 713607 szt.

Symbol produktu: MW 10 X 5 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Średnica zewnętrzna
10 [mm] +0,1/-0,1
Wysokość
5 [mm] +0,1/-0,1

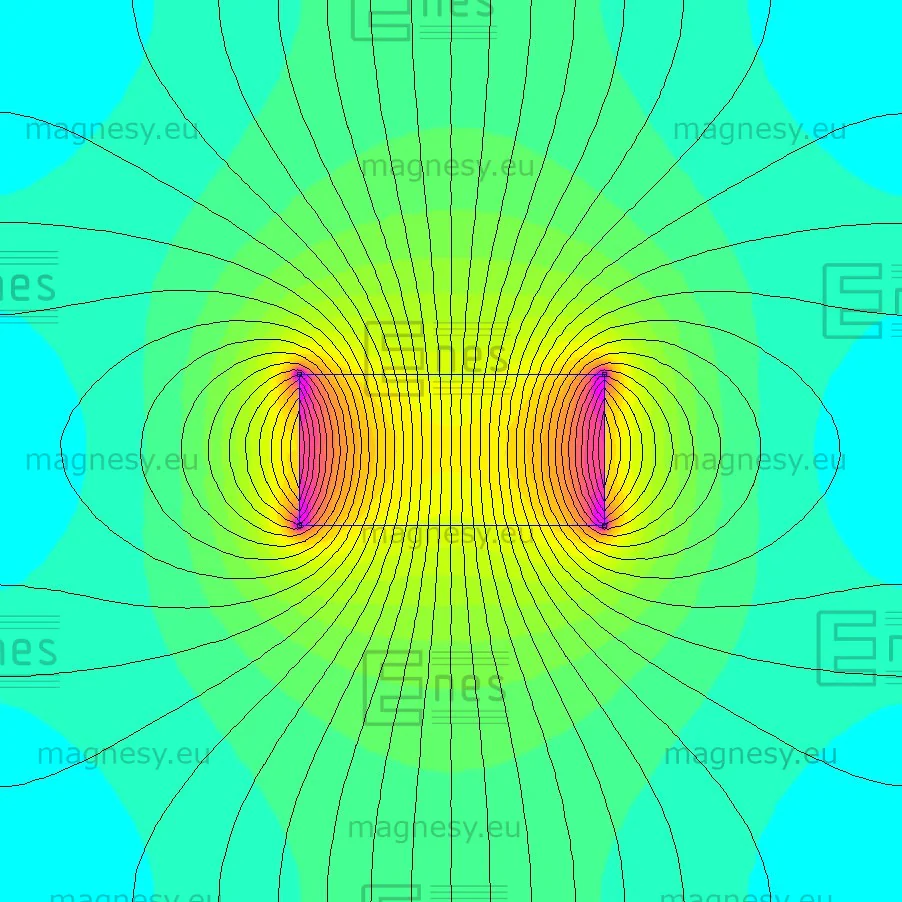

Kierunek magnesowania wzdłuż wymiaru
5 [mm] wysokości
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
2,5 [kg]
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
0,368 [T]
Max. temperatura pracy
≤ 80 [°C]
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Moment magnetyczny
450,528 [nWb]x[m]
Waga
2,94 [g]
Podane wartości są wynikiem pomiaru konkretnej sztuki w temperaturze pokojowej i mają służyć do porównywania użytkowych własności magnetycznych oferowanych w sklepie magnesów. Polecamy sprawdzenie próbki magnesu w konkretnych warunkach.

Własności magnetyczne materiału - N38
Indukcja remanencji Br 1,21 - 1,25 [T]
Koercja HcB min. 899 [kA/m]
Koercja HcJ min. 955 [kA/m]
Gęstość energii magnetycznej (BH)max 286 - 302 [kJ/m3]
Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu.
Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Magnes neodymowy 10x5


Magnes neodymowy 10x5 jest dosyć popularny m. in. dlatego, że ma rewelacyjnie korzystną cenę. Oprócz tego należy zauważyć, że jego kształt i wymiary są dosyć przyjazne i pasują do bardzo wielu typowych, jak również nietypowych zastosowań. Średnica 10 mm, czyli 1 cm i jednocześnie wysokość (grubość) wynosząca 5 mm (0,5 cm) powodują, że magnes ten ma bardzo optymalne proporcje wymiarowe. Indukcja magnetyczna mierzona na powierzchni magnesu zależy nie tylko od właściwości materiału magnetycznego, z którego wykonano magnes (w tym przypadku z N38), ale również od stosunku wysokości magnesu do jego średnicy. To znaczy, że płaskie magnesy, np. takie które mają średnicę również 10 mm, ale niską wysokość, przykładowo 2 mm, będą miały zdecydowanie niższą wartość indukcji na powierzchni bieguna magnesu. Porównując, dla magnesu MW 10 x 5 / N38 wartość ta będzie wyższa aż o ∼65%. Oczywiście w wielu miejscach sprawdzi się cienki magnes, ale warto zwrócić uwagę na ten ⌀10 x 5 mm. Jest on zawsze dostępny od ręki w ilości sztuk gwarantującej, że swój projekt z magnesami zrealizujesz bez przeszkód w każdej, dowolnej chwili.
