- Średnica zewnętrzna
- 8 [mm] +0,1/-0,1
- Wysokość
- 2,6 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 2,6 [mm] wysokości
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N38
- Udźwig maksymalny
- ~1 [kg]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Waga
- 0,98 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".

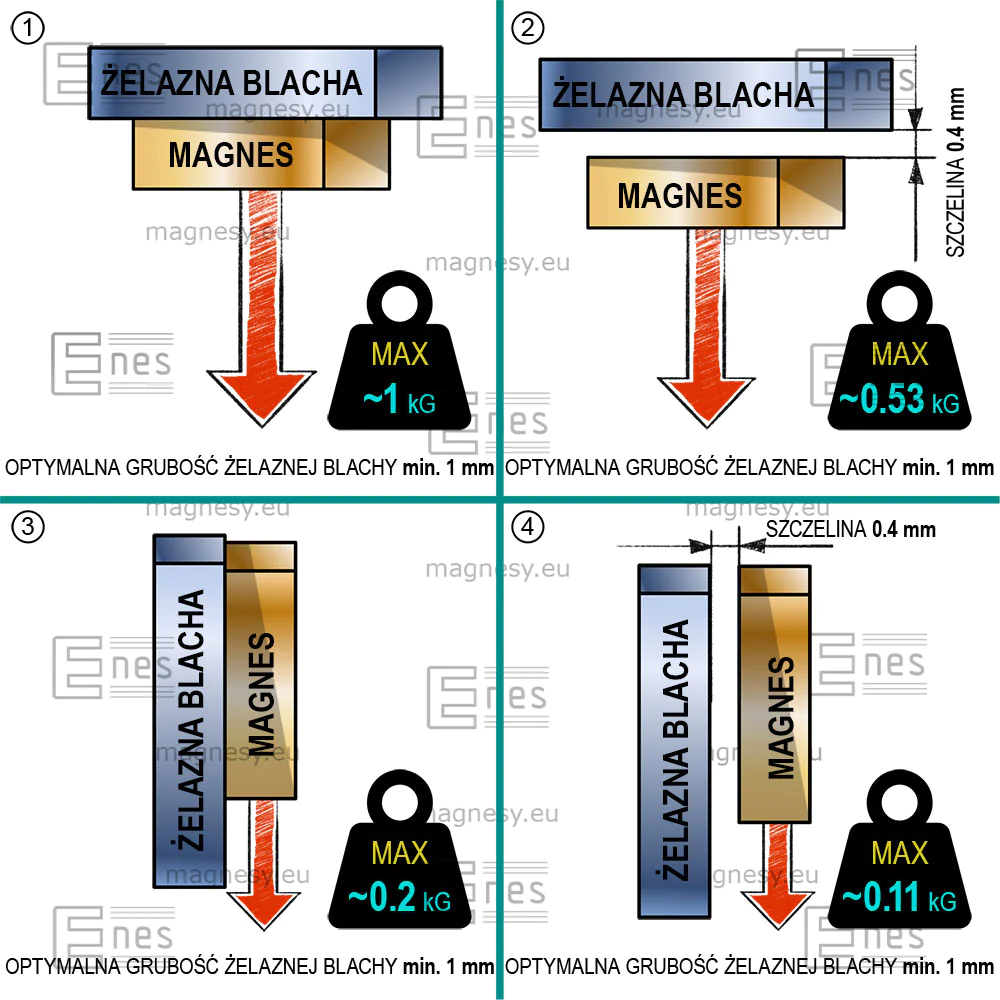

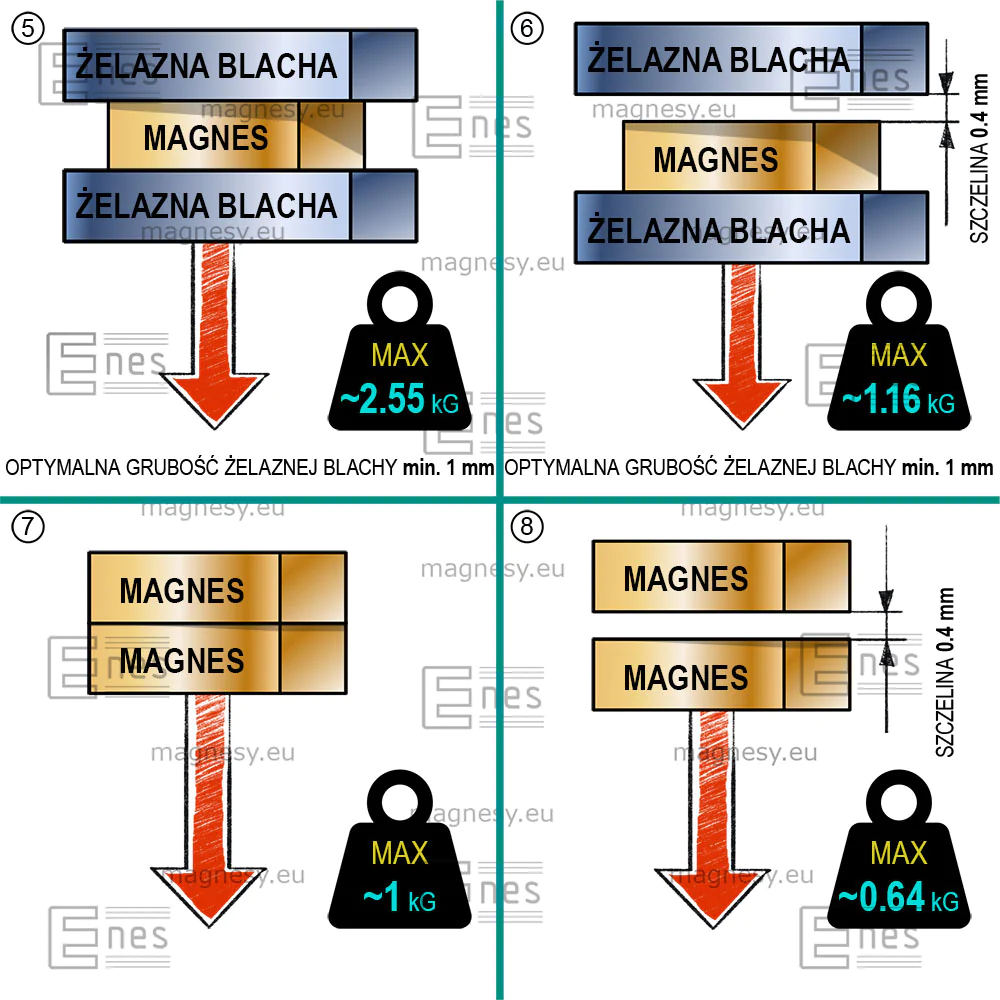

Podany wyżej udźwig maksymalny zmierzono wykorzystując gładką, szlifowaną blachę o optymalnej grubości, przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca np. w związku z warstwą farby, powłoką galwaniczną oraz w związku z chropowatością lub nierównością blachy również spowoduje spadek udźwigu. Najwyższy udźwig uzyskuje się stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig.
Podana wyżej maksymalna temperatura pracy magnesu, zależy od tego w jakim obwodzie magnetycznym zostanie umieszczony magnes i dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6 %/°[C].
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału N38 (w temp. 20ºC)
| Indukcja remanencji Br | ok. 1,197 [T] |
| Koercja HcB | ok. 842 [kA/m] |
| Koercja HcJ | ok. 935 [kA/m] |
|
Materiałowe własności magnetyczne nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić między sobą m.in. ze względu na zawsze występującą niejednorodność materiału, wynikającą ze specyfiki technologii produkcji, oraz ze względu na użyte do kalibracji urządzenia pomiarowego wzorce pola magnetycznego, jak również ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z normą IEC 60404-5 tolerancje wyniku pomiaru wynoszą dla remanencji Br ±1%, dla koercji HcB, HcJ ±2%). Magnes, który jest poniklowany, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną istotnie na wynik pomiaru, zaniżając uzyskane wartości parametrów. Powłoka cynkowa nie ma wpływu na wynik pomiaru. W związku z powyższym podane wartości parametrów są orientacyjne. W przypadku gdybyście potrzebowali Państwo gwarancji, że dla każdej sztuki magnesu zapewnione są jakieś określone minimalne parametry, albo muszą się one mieścić w zadanym zakresie minimum-maksimum, to bardzo prosimy o przesłanie w korespondencji e-mail'owej Państwa wymagań. Najlepiej wcześniej skonsultować się z nami w tej kwestii. Przedstawimy konkretną ofertę na magnesy spoza oferty sklepowej. Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki, itd. |
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |
Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.
Okrągły magnes neodymowy 8x2,6
Okrągły magnes neodymowy, o średnicy 8 mm i wysokości 2,6 mm jest jednym z wielu okrągłych magnesów znajdujących się w ofercie firmy Enes. To niesamowite i to prawda, ale ten magnes waży tylko 1 gram i może podnieść, w idealnych warunkach, nawet 1 kilogramowy ciężar. Mowa tutaj o sytuacji, kiedy to podwiesimy pod nim taki żelazny element, oczywiście niezbyt cienki.
Na zsuwanie, trzeba użyć 5-cio krotnie mniejszej siły, żeby przesunąć ten okrągły neodymowy magnes w dół po żelaznej ścianie, albo po powierzchni tablicy magnetycznej, albo po powierzchni lodówki. Taka zależność dotycząca siły oderwania jest charakterystyczna dla większości magnesów, magnesowanych wzdłuż wysokości. Wyjątkiem są magnesy magnesowane wielobiegunowo, np. magnesy elastyczne. W tym przypadku będzie odwrotnie. Trudniej będzie je przesunać, niż oderwać.

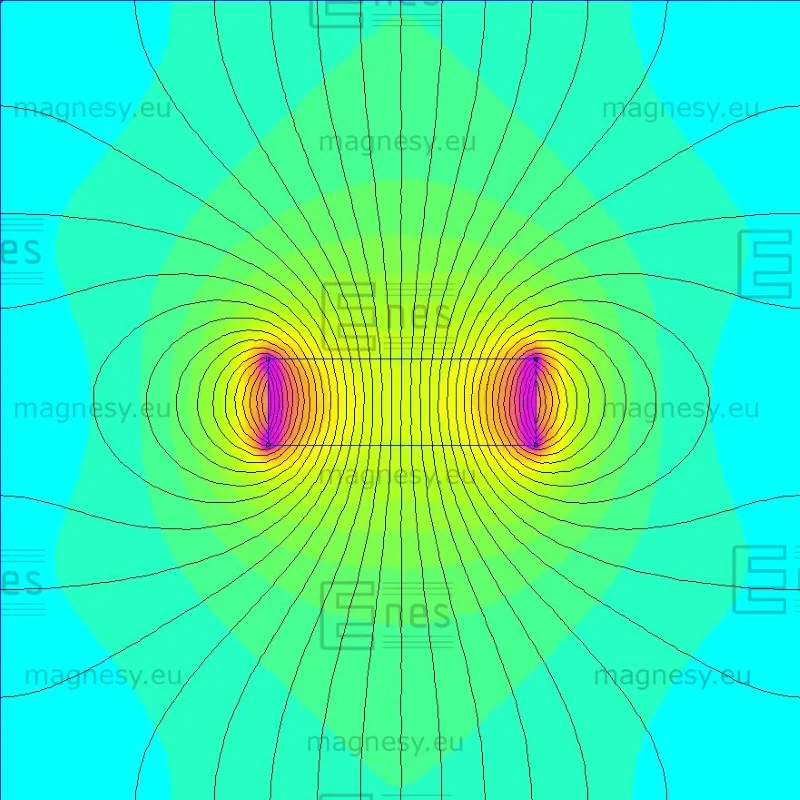

Ale wracając do tematu, każdy okrągły magnes neodymowy będzie miał najmniejsze mierzalne natężenie pola magnetycznego na środku bieguna. Najwyższe natężenie pola zmierzymy w nieznacznej odległości od okragłej krawędzi, również na biegunie. Warto zwrócić jednak uwagę na fakt, że tylko taki, właśnie okrągły magnes, a nie np. prostopadłościenny, będzie miał jednakowe wartości natężenia pola na powierzchni, ale w konkretnej zadanej odległości od geometrycznego środka bieguna magnetycznego.
Oczywiście nie ma tutaj mowy o idealnej jednorodności pola, ponieważ taka wystąpi jedynie w specjalnie zbudowanym w tym celu obwodzie magnetycznym.
