- Średnica zewnętrzna
- 8 [mm] +0,1/-0,1
- Wysokość
- 2 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 2 [mm]
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N38
- Udźwig maksymalny
- 0,77 [kg]
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,22 [T]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Moment magnetyczny
- 44,688 [nWb]x[m]
- Waga
- 0,75 [g]
Parametry użytkowe

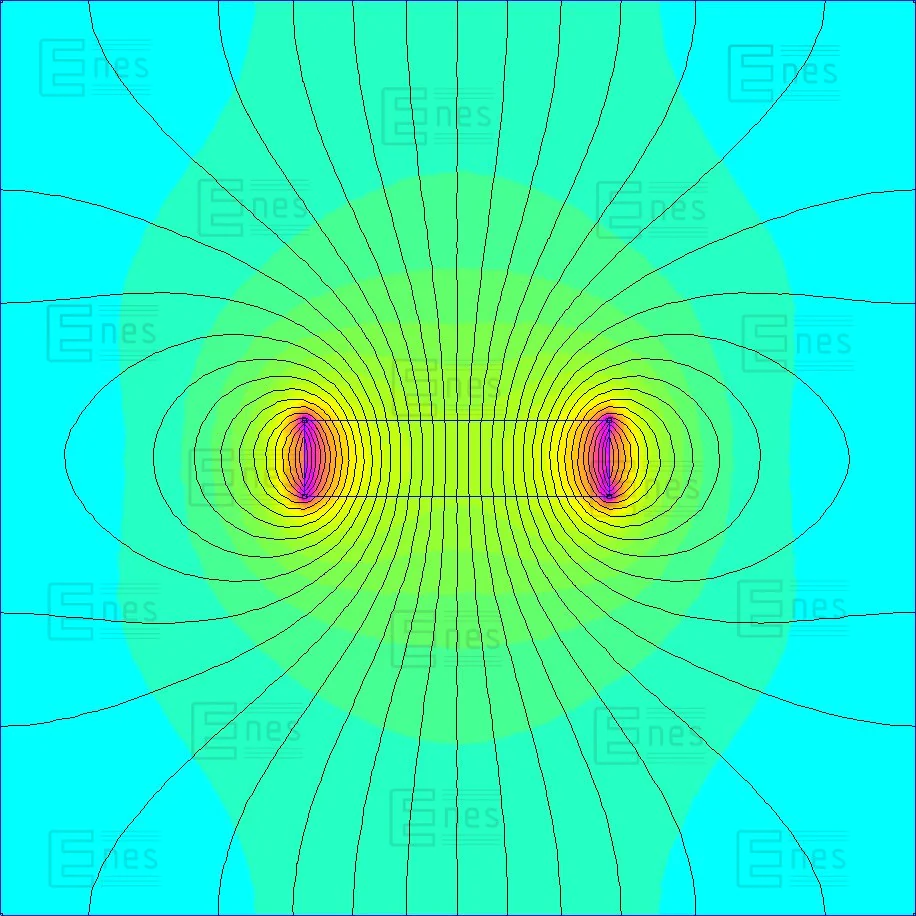

Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N38
| Indukcja remanencji Br | 1,21 - 1,25 [T] |
| Koercja HcB | min. 899 [kA/m] |
| Koercja HcJ | min. 955 [kA/m] |
| Gęstość energii magnetycznej (BH)max | 286 - 302 [kJ/m3] |
| Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu. |
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |
Magnes neodymowy 8x2
Kształt:
Ten magnes jest okrągły, walcowy, ma kształt walca lub inaczej mówiąc dysku, lub krążka.
Cechy magnesu:
To jest mały magnes, ale też silny i mocny. Jest to magnes neodymowy, namagnesowany wzdłuż wysokości. Ma dwa bieguny czyli jest dwustronny. Zabezpieczono go antykorozyjnie poprzez niklowanie. Został wykonany z zachowaniem doskonałych tolerancji wymiarowych. Jak na swój rozmiar posiada wysoki udźwig i cechuje się dużą siłą oderwania i przyciągania. W związku z tym, że ma nie tylko wysoką indukcję ale i koercję, jest to magnes stały (trwały). Jego wykorzystanie umożliwia miniaturyzację wielu przedmiotów i urządzeń, co jest innowacyjne.
Maksymalna temperatura pracy wynosi nie więcej niż 80 stopni Celsjusza.
Zastosowanie:
Zasadniczo magnes do metalu, a konkretniej do żelaza przyciąga się dowolnym biegunem. Jeżeli magnes do magnesu przyłożymy przeciwnym biegunem, to również wystąpi przyciąganie. Te same bieguny będą się odpychały. Można te wyżej wymienione własności wykorzystać. Do czego najprościej? Do amortyzowania, do przytrzymywania i zabezpieczenia np. drzwi w szafie. Czyli jako swego rodzaju odbojnia lub hamulec. Idąc dalej, zastosujemy magnesy neodymowe do budowy sprzęgła magnetycznego.
Można powiedzieć, że magnes służy do przyciągania i odpychania. Można to ująć inaczej. Służy on do oddziaływania polem magnetycznym. Jeżeli działa na odległość, to będzie to np. współpraca z hallotronem lub kontaktronem. Ewentualnie z innym czujnikiem np. w systemach alarmowych. Magnesy te doskonale sprawdzają się w zastosowaniach hobbystycznych i majsterkowaniu. Nie muszą to być magnesy podkowiaste. Wręcz przeciwnie. W "DIY" oraz w warsztacie czy garażu z powodzeniem wykorzystuje się ich proste kształty. Magnesy służą wtedy do pozycjonowania, zamocowania, ściśnięcia lub dociśnięcia, usprawnienia pracy.
