Neodym magnes — średnica ⌀25 mm, otwór ⌀8 mm, wys. 20 mm — N38

Neodym magnes — średnica ⌀25 mm, otwór ⌀8 mm, wys. 20 mm — N38Neodym magnes — średnica ⌀25 mm, otwór ⌀8 mm, wys. 20 mm — N3829,45 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 29.45 zł 36.22 zł
2 szt. 26.95 zł 33.15 zł
5 szt. 21.94 zł 26.99 zł
15 szt. 21.00 zł 25.83 zł
35 szt. 20.69 zł 25.45 zł
Ilość
Dostępna ilość: 32 szt.

Symbol produktu: MP 25 X 8 X 20 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Średnica zewnętrzna
25 [mm] +0,1/-0,1
Wysokość
20 [mm] +0,1/-0,1
Średnica wewnętrzna
8 [mm] +0,1/-0,1

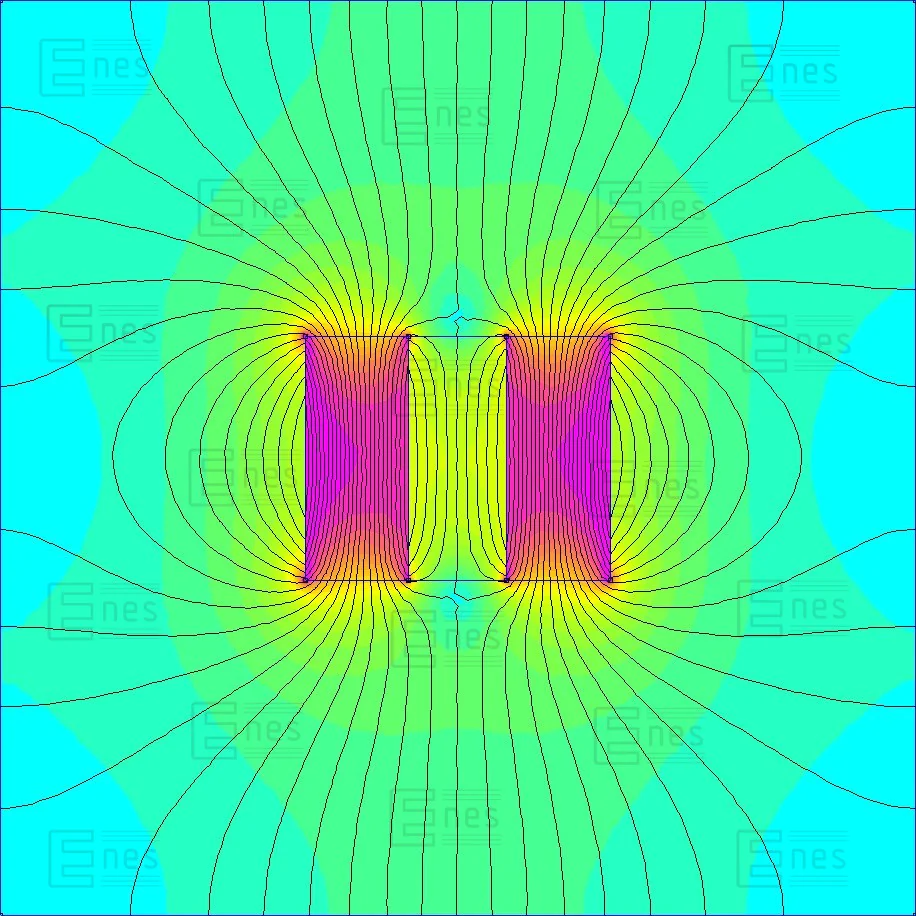

Kierunek magnesowania wzdłuż wymiaru
20 [mm]
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
~19,30 [kg]
Podany wyżej udźwig maksymalny zmierzono wykorzystując gładką, szlifowaną blachę o optymalnej grubości, przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca np. w związku z warstwą farby, powłoką galwaniczną oraz w związku z chropowatością lub nierównością blachy również spowoduje spadek udźwigu. Najwyższy udźwig uzyskuje się stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig.
Max. temperatura pracy
≤ 80 [°C]
Podana wyżej maksymalna temperatura pracy magnesu, zależy od tego w jakim obwodzie magnetycznym zostanie umieszczony magnes i dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Waga
66,06 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.

Własności magnetyczne materiału N38 (w temp. 20ºC)
Indukcja remanencji Br ok. 1,197 [T]
Koercja HcB ok. 842 [kA/m]
Koercja HcJ ok. 935 [kA/m]

Materiałowe własności magnetyczne nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić między sobą m.in. ze względu na zawsze występującą niejednorodność materiału, wynikającą ze specyfiki technologii produkcji, oraz ze względu na użyte do kalibracji urządzenia pomiarowego wzorce pola magnetycznego, jak również ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z normą IEC 60404-5 tolerancje wyniku pomiaru wynoszą dla remanencji Br ±1%, dla koercji HcB, HcJ ±2%). Magnes, który jest poniklowany, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną istotnie na wynik pomiaru, zaniżając uzyskane wartości parametrów. Powłoka cynkowa nie ma wpływu na wynik pomiaru.

W związku z powyższym podane wartości parametrów są orientacyjne. W przypadku gdybyście potrzebowali Państwo gwarancji, że dla każdej sztuki magnesu zapewnione są jakieś określone minimalne parametry, albo muszą się one mieścić w zadanym zakresie minimum-maksimum, to bardzo prosimy o przesłanie w korespondencji e-mail'owej Państwa wymagań. Najlepiej wcześniej skonsultować się z nami w tej kwestii. Przedstawimy konkretną ofertę na magnesy spoza oferty sklepowej. Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki, itd.

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.









Neodym magnes 25x8x20


Wymiary:

Średnica zewnętrzna: 25 mm
Średnica wewnętrzna: 8 mm
Wysokość: 20 mm

Udźwig:

~19 kg


Kształt magnesu:

To jest magnes neodym pierścieniowy, okrągły z dziurką, pierścień, magnes okrągły z otworem, toroid o przekroju prostokątnym. Otwór przelotowy w magnesie jest często przydatny podczas montażu.

Cechy magnesu:

Jest to silny i mocny magnes neodymowy. Można o nim powiedzieć, że jest to magnes stały (trwały), ponieważ ma nie tylko wysoką indukcję remanencji ale i koercję. Posiada wyznaczony kierunek magnesowania wzdłuż wysokości. Jest dwubiegunowy czyli dwustronny. Został zabezpieczony antykorozyjnie poprzez niklowanie. Ma doskonałe tolerancje wymiarowe: +0,1/-0,1 mm. Duża siła oderwania i przyciągania oraz wysoki udźwig, oczywiście jak na swoją wielkość, są jego zaletami.

Maksymalna temperatura dopuszczalnej pracy typowych magnesów neodymowych wynosi osiemdziesiąt stopni Celsjusza. Powyżej tej temperatury tracą swoje własności magnetyczne.

Zastosowanie:

Magnes do metalu zawierającego żelazo przyciąga się każdym biegunem, a magnes do magnesu również się przyciągnie, pod warunkiem, że będą do siebie skierowane różnymi biegunami. Te same bieguny magnetyczne odpychają się. Można te właściwości wykorzystać do przytrzymywania i zabezpieczenia, amortyzowania, np. drzwi w szafie. Czyli jako swego rodzaju odbojnia lub hamulec. Można także użyć magnesy do wykonania sprzęgła magnetycznego. Odpychanie się magnesów jest rzadziej wykorzystywane niż przyciąganie.
