- Obecnie brak na stanie

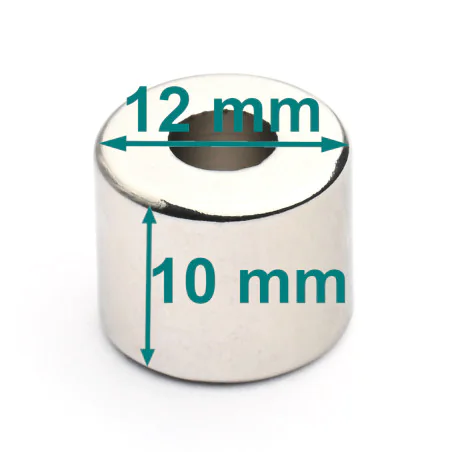

Pierścień neodymowy — średnica ⌀12 mm, otwór ⌀5 mm, wys. 10 mm — magnes (N35)
- Średnica zewnętrzna
- 12 [mm] +0,1/-0,1
- Wysokość
- 10 [mm] +0,1/-0,1
- Średnica wewnętrzna
- 5 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 10 [mm]
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N35
- Udźwig maksymalny
- 3,76 [kg]
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,39 [T]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Moment magnetyczny
- 8970 [nWb]x[m]
- Waga
- 7,01 [g]
Parametry użytkowe

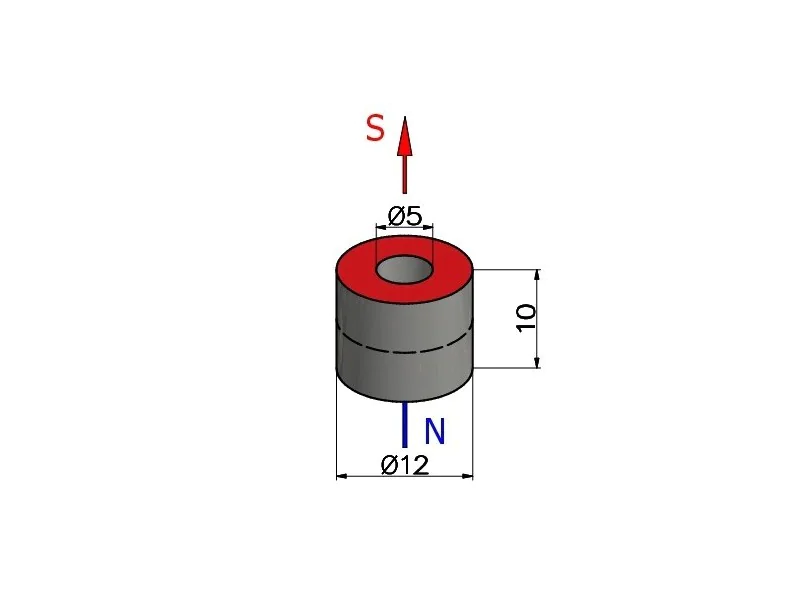

Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N35
| Indukcja remanencji Br | 1,17 - 1,21[T] |
| Koercja HcB | min. 867 [kA/m] |
| Koercja HcJ | min. 955 [kA/m] |
| Gęstość energii magnetycznej (BH)max | 263 - 286 [kJ/m3] |
| Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu. |
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |
Pierścień neodymowy — średnica ⌀12 mm, otwór ⌀5 mm, wysokość 10 mm — magnes (N35)
Wymiary:
Średnica zewnętrzna: 12 mm
Średnica wewnętrzna 5 mm
Wysokość: 10 mm
Udźwig:
3,76 kg
Kształt:
To jest magnes pierścieniowy, okrągły z dziurką, pierścień, toroid o przekroju prostokątnym, okrągły z otworem. Otwór przelotowy w magnesie jest często przydatny podczas montażu.
Cechy magnesu:
Jest to silny i mocny magnes neodymowy. Można o nim powiedzieć, że jest to magnes stały (trwały), ponieważ ma nie tylko wysoką indukcję remanencji ale i koercję. Posiada wyznaczony kierunek magnesowania wzdłuż wysokości. Jest dwubiegunowy czyli dwustronny. Został zabezpieczony antykorozyjnie poprzez niklowanie. Ma doskonałe tolerancje wymiarowe: +0,1/-0,1 mm. Duża siła oderwania i przyciągania oraz wysoki udźwig, oczywiście jak na swoją wielkość, są jego zaletami. Zastosowanie magnesów neodymowych umożliwia miniaturyzację wielu przedmiotów i urządzeń. Niewątpliwie stanowi to o ich innowacyjności.
Maksymalna temperatura dopuszczalnej pracy typowych magnesów neodymowych wynosi osiemdziesiąt stopni Celsjusza. Powyżej tej temperatury tracą swoje własności magnetyczne.
Zastosowanie:
Magnesy neodymowe znajdują zastosowanie w elektrowniach i farmach wiatrowych. Często stosuje się magnesy w meblarstwie. Nieobudowany magnes neodymowy nie jest zwykłym magnesem meblowym. Jednak używa się go do zamknięć do szafek, do przytrzymania frontów, do zamknięcia szuflad. Bywa nawet wykorzystywany do mebli, które można łatwo montować samemu w dowolny sposób. Umożliwia to indywidualną kompozycję i aranżację nowoczesnego mebla. Magnesy neodymowe umożliwiają także porządkowanie i aranżację wystawy sklepowej, witryny sklepu. Służą wtedy do wieszania lub mocowania potrzebnych akcesoriów.
