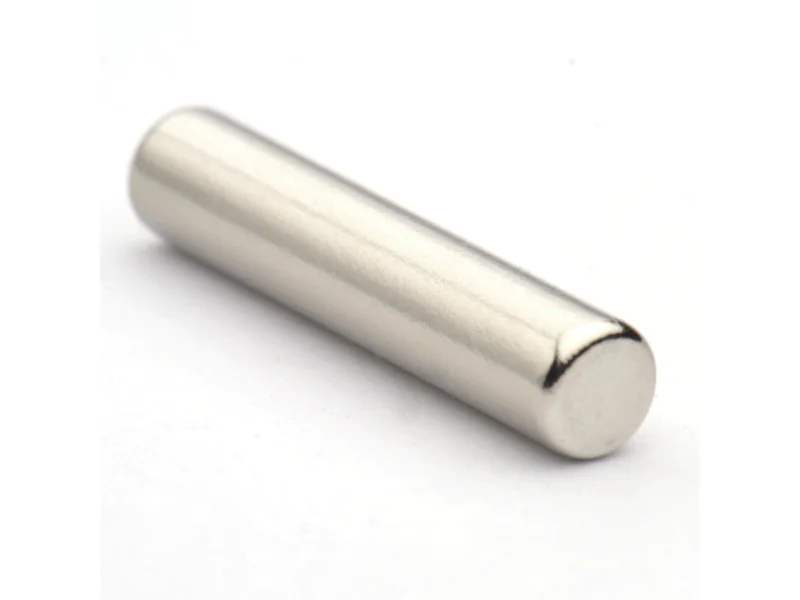

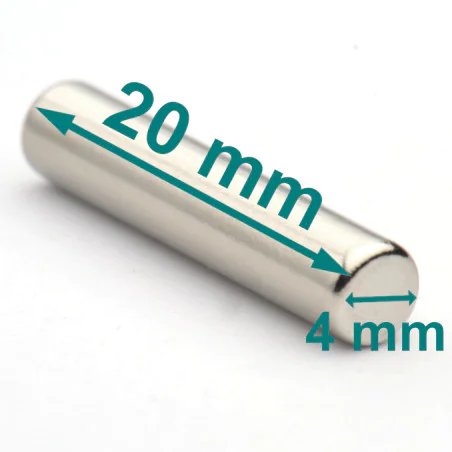

Magnes walcowy — średnica ⌀4 mm, wysokość 20 mm — neodymowy (N38)

Magnes walcowy — średnica ⌀4 mm, wysokość 20 mm — neodymowy (N38)Magnes walcowy — średnica ⌀4 mm, wysokość 20 mm — neodymowy (N38)3,62 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 3.62 zł 4.45 zł
30 szt. 0.94 zł 1.16 zł
100 szt. 0.76 zł 0.93 zł
300 szt. 0.73 zł 0.90 zł
750 szt. 0.72 zł 0.89 zł
Ilość
Dostępna ilość: 4108 szt.

Symbol produktu: MW 4 X 20 / N38

Zadaj pytanie o produkt
Parametry użytkowe

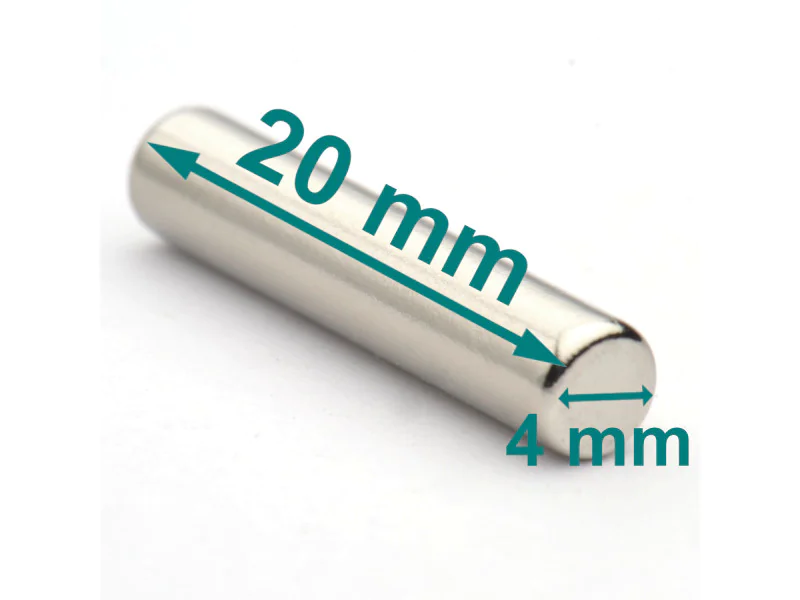

Średnica zewnętrzna
4 [mm] +0,1/-0,1
Wysokość
20 [mm] +0,1/-0,1
Kierunek magnesowania wzdłuż wymiaru
20 [mm] wysokości

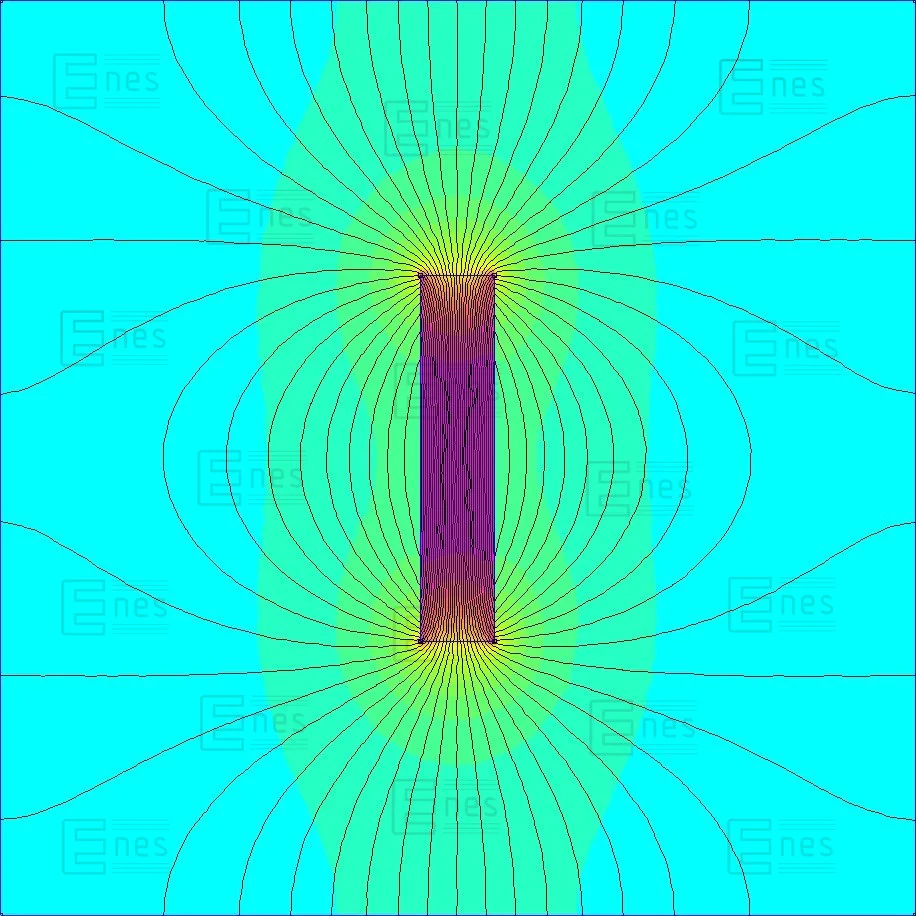

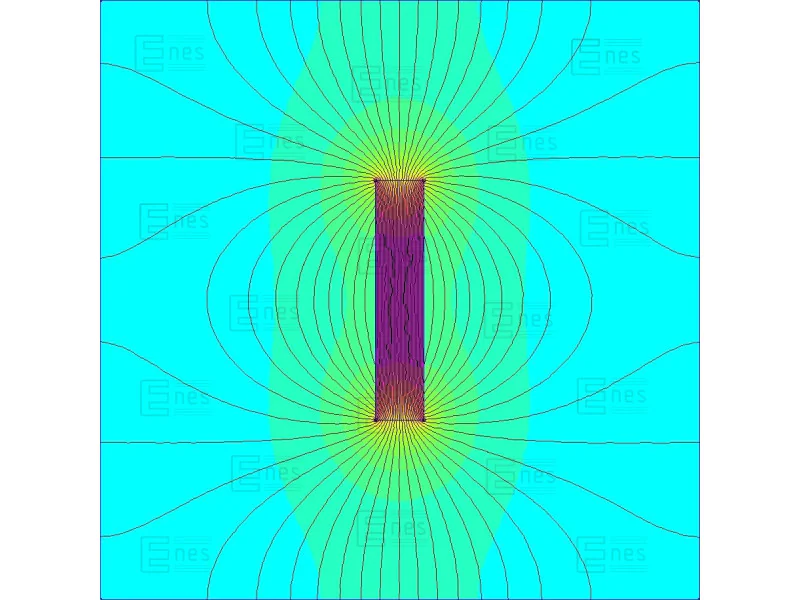

Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Typ magnesu
neodymowy

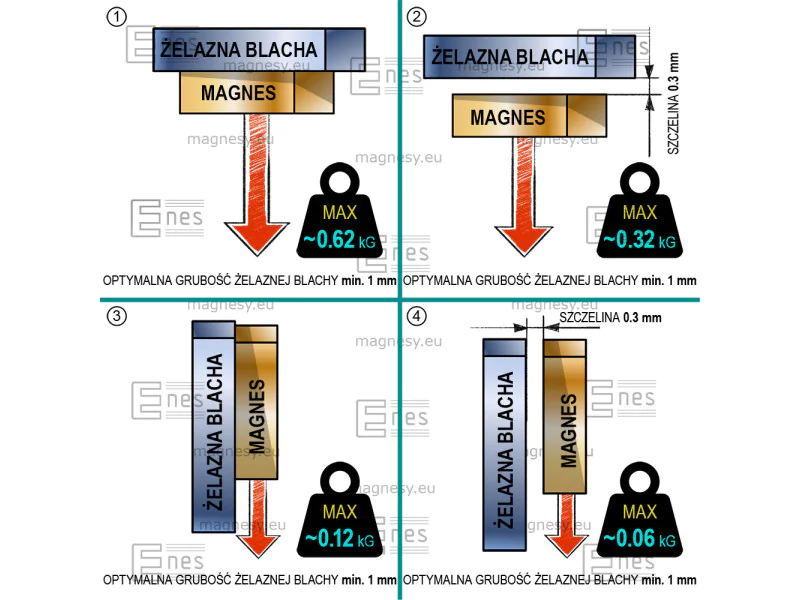

Udźwig maksymalny
~0,62 [kg]
Podany wyżej udźwig maksymalny zmierzono wykorzystując gładką, szlifowaną blachę o optymalnej grubości, przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca np. w związku z warstwą farby, powłoką galwaniczną oraz w związku z chropowatością lub nierównością blachy również spowoduje spadek udźwigu. Najwyższy udźwig uzyskuje się stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig.
Max. temperatura pracy
≤ 80 [°C]
Podana wyżej maksymalna temperatura pracy magnesu, zależy od tego w jakim obwodzie magnetycznym zostanie umieszczony magnes i dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Waga
1,88 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.

Własności magnetyczne materiału N38 (w temp. 20ºC)
Indukcja remanencji Br ok. 1,197 [T]
Koercja HcB ok. 842 [kA/m]
Koercja HcJ ok. 935 [kA/m]

Materiałowe własności magnetyczne nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić między sobą m.in. ze względu na zawsze występującą niejednorodność materiału, wynikającą ze specyfiki technologii produkcji, oraz ze względu na użyte do kalibracji urządzenia pomiarowego wzorce pola magnetycznego, jak również ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z normą IEC 60404-5 tolerancje wyniku pomiaru wynoszą dla remanencji Br ±1%, dla koercji HcB, HcJ ±2%). Magnes, który jest poniklowany, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną istotnie na wynik pomiaru, zaniżając uzyskane wartości parametrów. Powłoka cynkowa nie ma wpływu na wynik pomiaru.

W związku z powyższym podane wartości parametrów są orientacyjne. W przypadku gdybyście potrzebowali Państwo gwarancji, że dla każdej sztuki magnesu zapewnione są jakieś określone minimalne parametry, albo muszą się one mieścić w zadanym zakresie minimum-maksimum, to bardzo prosimy o przesłanie w korespondencji e-mail'owej Państwa wymagań. Najlepiej wcześniej skonsultować się z nami w tej kwestii. Przedstawimy konkretną ofertę na magnesy spoza oferty sklepowej. Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki, itd.

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.







Magnes walcowy 4x20 neodymowy


Ten magnes neodymowy jest względnie wysoki, ponieważ przy średnicy 4 mm jego wysokość to aż 20 mm. W związku z posiadaniem właśnie takich wymiarów jego pole magnetyczne działa na pewną odległość i można z powodzeniem wykorzystać ten magnes do współpracy z różnymi czujnikami np. w systemach alarmowych.
