Magnes neodymowy N38 — średnica ⌀5 mm, wysokość 4 mm

Magnes neodymowy N38 — średnica ⌀5 mm, wysokość 4 mmMagnes neodymowy N38 — średnica ⌀5 mm, wysokość 4 mm2,83 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 2.83 zł 3.48
100 szt. 0.33 zł 0.41
350 szt. 0.29 zł 0.36
1000 szt. 0.28 zł 0.34
2500 szt. 0.25 zł 0.31
Ilość
Dostępna ilość: 38007 szt.

Symbol produktu: MW 5 X 4 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Średnica zewnętrzna
5 [mm] +0,1/-0,1
Wysokość
4 [mm] +0,1/-0,1
Kierunek magnesowania wzdłuż wymiaru
4 [mm] wysokości
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
~0,7 [kg]
Podany wyżej udźwig maksymalny zmierzono, wykorzystując gładką, szlifowaną blachę. Wykorzystana blacha miała optymalną grubość. Siła odrywająca działała prostopadle. Przy sile działającej równolegle do blachy, czyli podczas przesuwania magnesu po blasze udźwig magnesu będzie wielokrotnie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca w rezultacie pokrycia blachy warstwą farby lub powłoką galwaniczną także spowoduje spadek udźwigu magnesu. Istniejąca chropowatość lub nierówność blachy również spowoduje spadek udźwigu magnesu. Największy udźwig uzyskuje się, stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig. Na udźwig maksymalny ma również wpływ temperatura pracy magnesu. Podgrzany magnes będzie miał mniejszy udźwig.
Max. temperatura pracy
≤ 80 [°C]
Konkretna wartość maksymalnej temperatury pracy magnesu zależy od tego, w jakim obwodzie magnetycznym zostanie umieszczony magnes, dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Podgrzany magnes będzie miał mniejszą siłę przyciągania.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Waga
0,59 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału N38 (w temp. 20ºC)
Indukcja remanencji Br ok. 1,197 [T]
Koercja HcB ok. 842 [kA/m]
Koercja HcJ ok. 935 [kA/m]

Własności magnetyczne nie są identyczne dla każdego magnesu. Wyniki pomiarów różnych próbek będą się różnić między sobą m.in. ze względu na zawsze występującą niejednorodność materiału oraz ze względu na tolerancje pomiarowe użytego urządzenia pomiarowego. Dla pomiaru zgodnego z normą IEC 60404-5 tolerancje wyniku pomiaru wynoszą dla indukcji remanencji Br ±1%, dla koercji HcB i koercji HcJ ±2%. Magnes, który jest pokryty warstwą niklu, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną na wynik pomiaru, zaniżając uzyskane wartości parametrów. Powłoka cynkowa nie ma wpływu na wynik pomiaru.
W związku z powyższym podane wartości parametrów są orientacyjne.
Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla indukcji remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki itd. W korespondencji e-mail’owej prosimy wskazać wymagane minimalne wartości parametrów lub wartości parametrów magnetycznych mieszczące się w zadanym zakresie minimum-maksimum.

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.







Magnes neodymowy N38 fi5x4 mm


Magnes neodymowy o średnicy 5 mm i wysokości 4 mm jest jednym z wielu magnesów wykonanych z materiału magnetycznego N38, znajdujących się w naszej ofercie. Symbol N38 jest po prostu nazwą materiału magnetycznego. Z tego materiału można wykonać magnesy o różnych kształtach i wielkościach, oraz o różnych kierunkach i sposobach magnesowania. Samo zastosowanie konkretnego materiału magnetycznego nie przesądza o ostatecznych użytkowych własnościach, ponieważ decydują o nich także wymienione wcześniej podstawowe parametry.

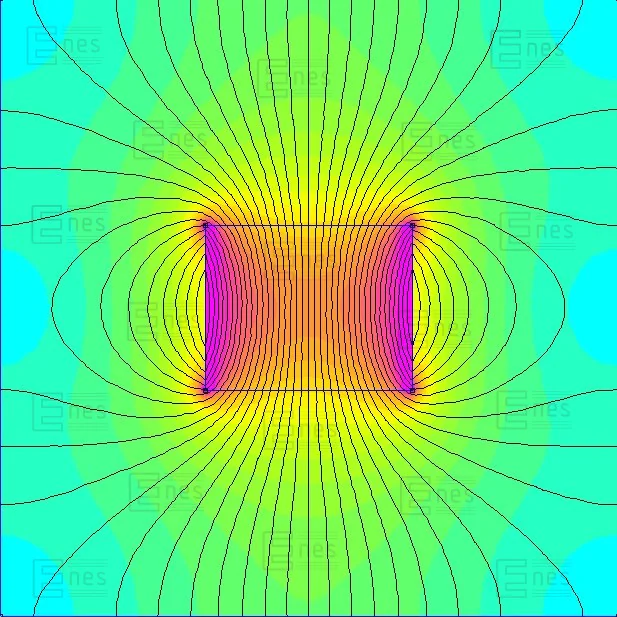

Uściślając ten walcowy, okragły magnes został namagnesowany wzdłuż grubości, która wynosi 4 mm. Jest to najpopularniejszy sposób namagnesowania. Mówi sie także poprawnie, że magnes został namagnesowany osiowo.

W rezultacie można mówić o konkretnych wartościach takich użytkowych parametrów jak udźwig, indukcja magnetyczna na powierzchni magnesu, także indukcja magnetyczna w jakiejś zadanej odległości od magnesu, czyli zasieg działania, oraz np. moment magnetyczny. Te wszystkie użytkowe parametry nie są związne tylko z własnościami materiału magnetycznego, z którego wykonano magnesu, ale bezpośrednio wynikają z kształtu magnesu oraz są skorelowane z jego wielkością, jak również sposobem namagnesowania.
