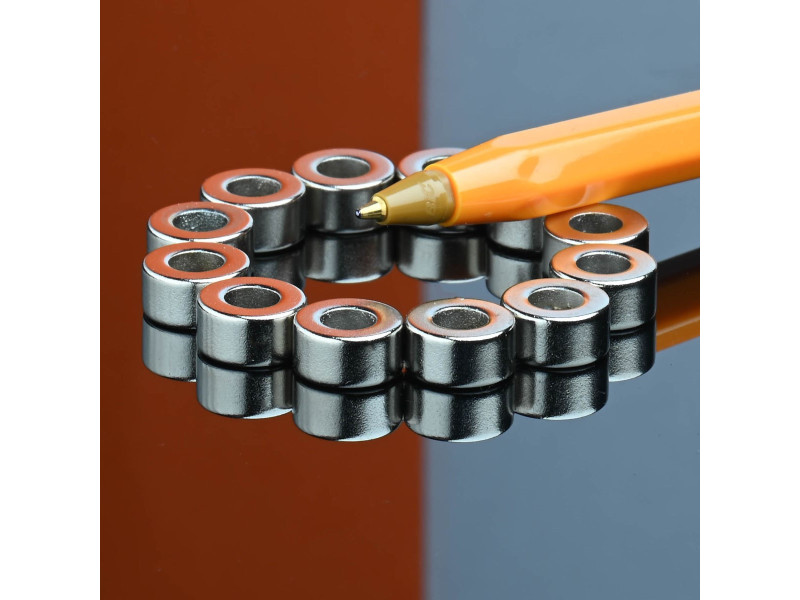

Magnes — średnica ⌀10 mm (kierunek magnesowania), otwór ⌀5 mm, wysokość 5 mm — magnes neodymowy (N35H)
- Średnica zewnętrzna
- 10 [mm] +0,1/-0,1
- Wysokość
- 5 [mm] +0,1/-0,1
- Średnica wewnętrzna
- 5 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 10 [mm] średnicy
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N35H
- Udźwig maksymalny
- ~1,56 [kg]
- Max. temperatura pracy
- ≤ 120 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Waga
- 2,21 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż średnicy oznacza, że jedna połowa powierzchni walcowej magnesu stanowi biegun "N", a druga przeciwległa powierzchnia walcowa to biegun "S".
Podaną wartość uzyskuje się przy prostopadłym odrywaniu magnesu od gładkiej, odpowiednio grubej blachy o wysokiej zawartości żelaza. Udźwig będzie mniejszy w przypadku: przesuwania magnesu (siła równoległa), chropowatej powierzchni, występowania powłok (farba, ocynk), zastosowania stali wysokowęglowej lub żeliwa, a także po podgrzaniu magnesu.
Wartość maksymalnej temperatury pracy magnesu zależy od tego, w jakim obwodzie magnetycznym zostanie umieszczony magnes, dlatego koniecznie polecamy samodzielne przetestowanie magnesu w konkretnych warunkach. Podgrzany magnes będzie miał mniejszą siłę przyciągania.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Nie stosować w wodzie i środowisku wilgotnym.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N35H (w temp. 20C, dla współczynnika odmagnesowania N mniejszego niż 0,3)
| Indukcja remanencji Br | ok. 1,158 [T] |
| Koercja HcB | ok. 842 [kA/m] |
| Koercja HcJ | ok. 1325 [kA/m] |
Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla indukcji remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki itd. W korespondencji e-mail’owej prosimy wskazać wymagane minimalne wartości parametrów lub wartości parametrów magnetycznych mieszczące się w zadanym zakresie minimum-maksimum.
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |
Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.

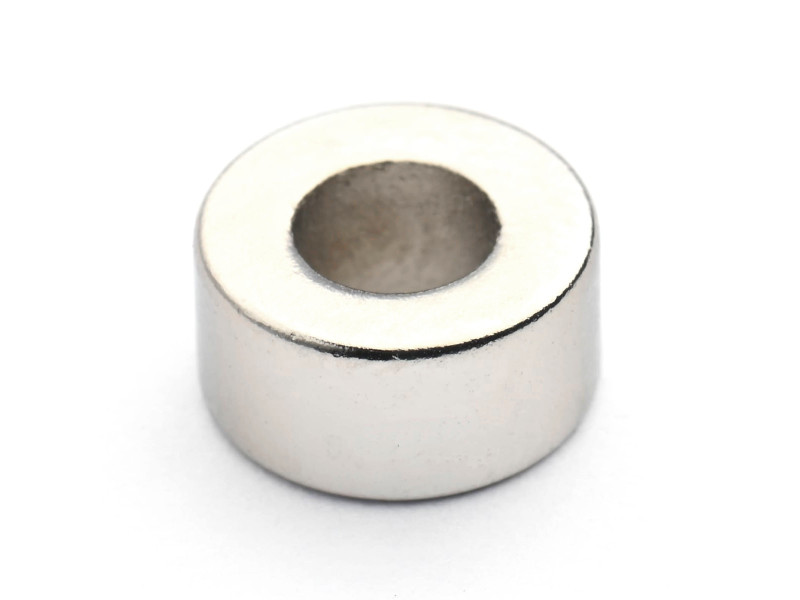

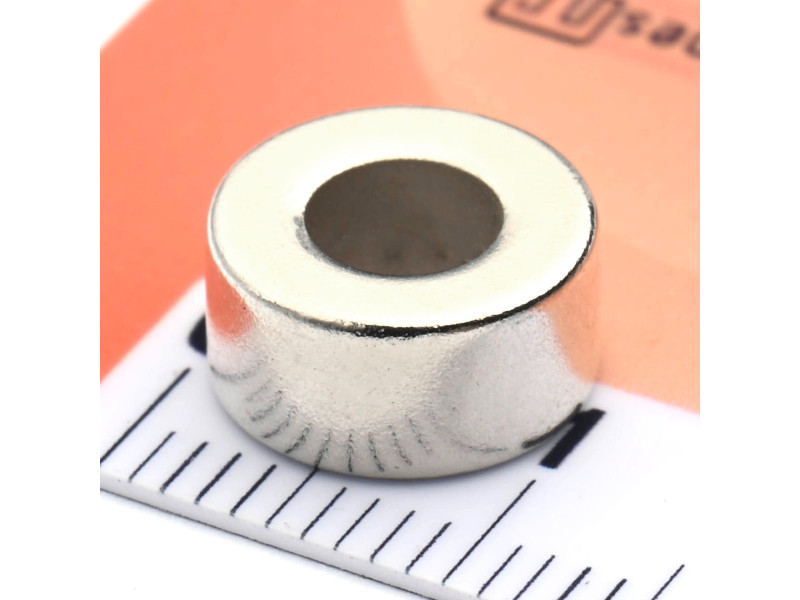

Magnesowany wzdłuż średnicy ⌀10 mm, z otworem ⌀5 mm, wysokość 5 mm — magnes neodymowy (N35H)

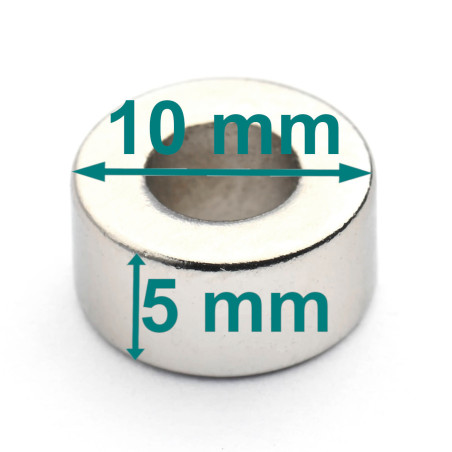

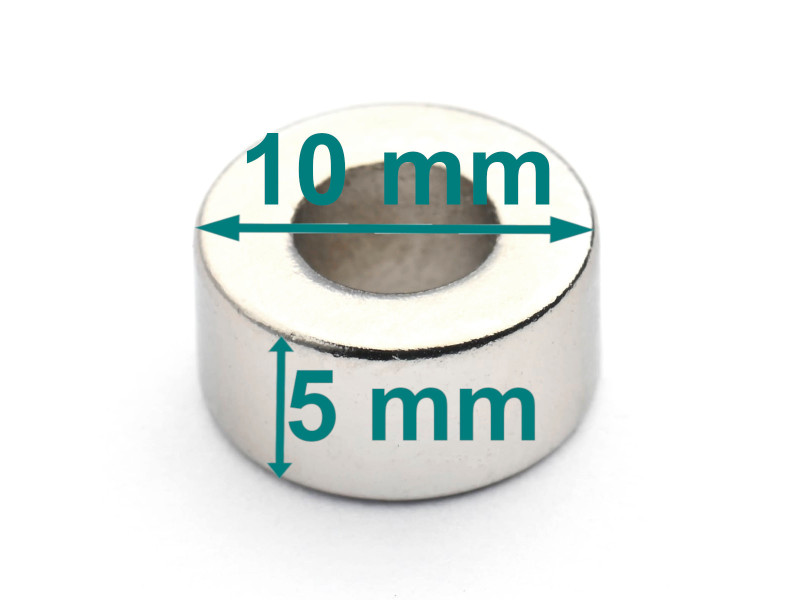

Wymiary:
Średnica zewnętrzna: 10 mm
Średnica wewnętrzna: 5 mm
Wysokość: 5 mm

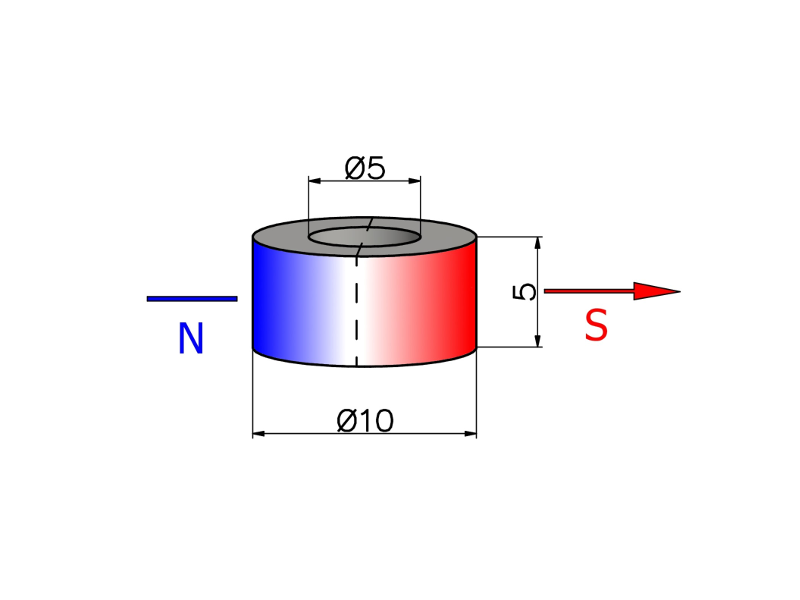

Kierunek magnesowania wzdłuż średnicy 10 mm oznacza, że jedna połowa powierzchni walcowej magnesu stanowi biegun "N", a druga przeciwległa powierzchnia walcowa to biegun "S". Okrągłe podstawy walca nie są płaszczyznami biegunów magnetycznych.
Magnes używany m.in. do czujników.
Symbol produktu: MP 10A x 5 x 5 / N35H
