- Długość
- 25 [mm] +0,1/-0,1
- Szerokość
- 5 [mm] +0,1/-0,1
- Wysokość
- 2 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 2 [mm]
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N38
- Udźwig maksymalny
- ~1,42 [kg]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Waga
- 2,21 [g]
Parametry użytkowe

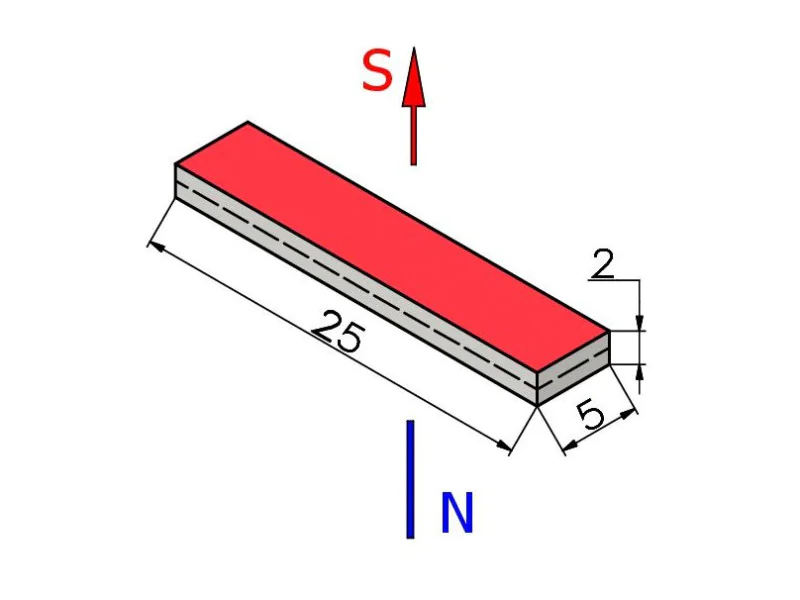

Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".

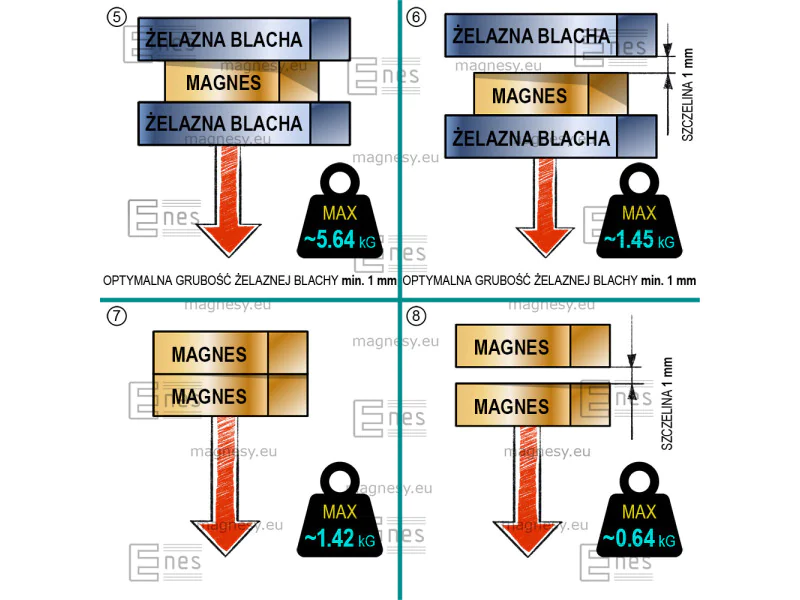

Podany wyżej udźwig maksymalny zmierzono, wykorzystując gładką, szlifowaną blachę. Wykorzystana blacha miała optymalną grubość. Siła odrywająca działała prostopadle. Przy sile działającej równolegle do blachy, czyli podczas przesuwania magnesu po blasze udźwig magnesu będzie wielokrotnie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca w rezultacie pokrycia blachy warstwą farby lub powłoką galwaniczną także spowoduje spadek udźwigu magnesu. Istniejąca chropowatość lub nierówność blachy również spowoduje spadek udźwigu magnesu. Największy udźwig uzyskuje się, stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig. Na udźwig maksymalny ma również wpływ temperatura pracy magnesu. Podgrzany magnes będzie miał mniejszy udźwig.
Konkretna wartość maksymalnej temperatury pracy magnesu zależy od tego, w jakim obwodzie magnetycznym zostanie umieszczony magnes, dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Podgrzany magnes będzie miał mniejszą siłę przyciągania.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału N38 (w temp. 20ºC)
| Indukcja remanencji Br | ok. 1,197 [T] |
| Koercja HcB | ok. 842 [kA/m] |
| Koercja HcJ | ok. 935 [kA/m] |
Własności magnetyczne nie są identyczne dla każdego magnesu. Wyniki pomiarów różnych próbek będą się różnić między sobą m.in. ze względu na zawsze występującą niejednorodność materiału oraz ze względu na tolerancje pomiarowe użytego urządzenia pomiarowego. Dla pomiaru zgodnego z normą IEC 60404-5 tolerancje wyniku pomiaru wynoszą dla indukcji remanencji Br ±1%, dla koercji HcB i koercji HcJ ±2%. Magnes, który jest pokryty warstwą niklu, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną na wynik pomiaru, zaniżając uzyskane wartości parametrów. Powłoka cynkowa nie ma wpływu na wynik pomiaru.
W związku z powyższym podane wartości parametrów są orientacyjne.
Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla indukcji remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki itd. W korespondencji e-mail’owej prosimy wskazać wymagane minimalne wartości parametrów lub wartości parametrów magnetycznych mieszczące się w zadanym zakresie minimum-maksimum.
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |
Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.

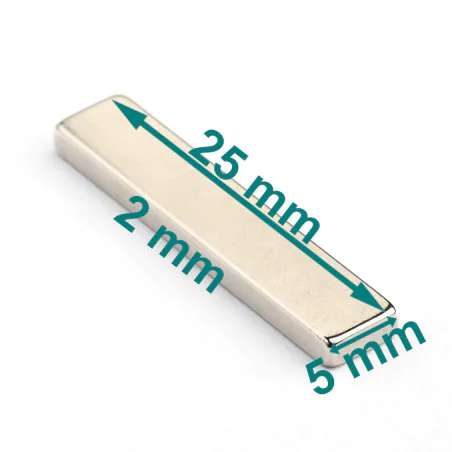

Magnes neodymowy — długość 25 mm, szerokość 5 mm, wysokość 2 mm — płytkowy (N38)
Wymiary:
Długość: 25 mm
Szerokość: 5 mm
Wysokość: 2 mm
Udźwig:
1,4 kg
Kształt magnesu:

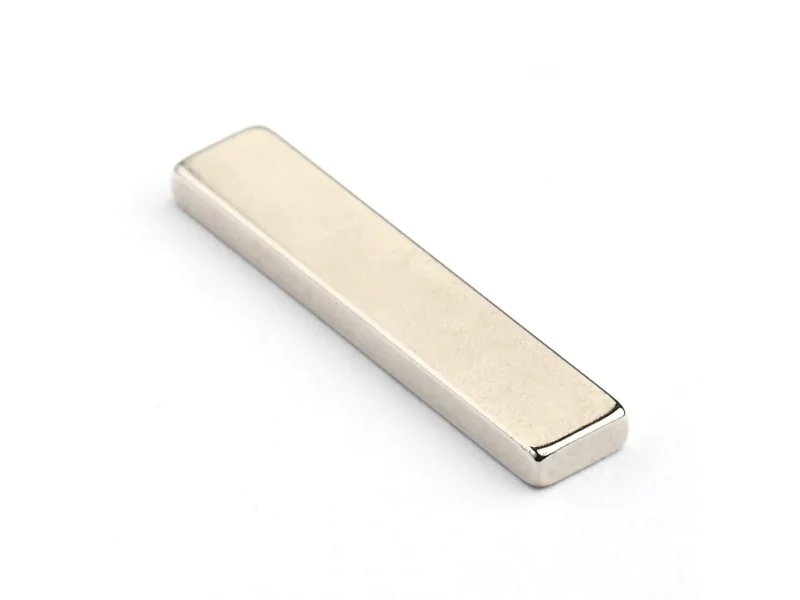

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on kwadratowy, prostokątny. Określenia takie jak kostka i sześcian odnoszą się tylko do brył, które mają sześć takich samych ścian (boków).
Cechy magnesu:
Jest to mocny magnes neodymowy. Najważniejsze cechy tego magnesu to wysoka indukcja, duża siła oderwania i przyciągania, oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Jest to magnes stały. Kierunek magnesowania wzdłuż wysokości oznacza, że biegunem magnetycznym jest prostokątna płaszczyzna, której jednym bokiem jest długość magnesu, a drugim szerokość magnesu.
Magnes jest dwubiegunowy, czyli dwustronny. Został pokryty galwanicznie warstwą nikiel, miedź, nikiel. Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.
Zastosowanie:
W zamkach i zaczepach meblowych magnesy neodymowe zapewniają pewne i niewidoczne zamknięcie drzwi, szafek i innych elementów wyposażenia. W robotyce i automatyzacji procesów produkcyjnych magnesy prostopadłościenne są używane w chwytakach magnetycznych, systemach pozycjonowania oraz w innych aplikacjach wymagających precyzyjnego sterowania ruchem.
