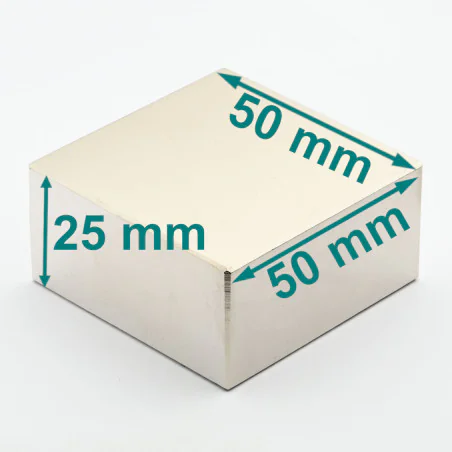

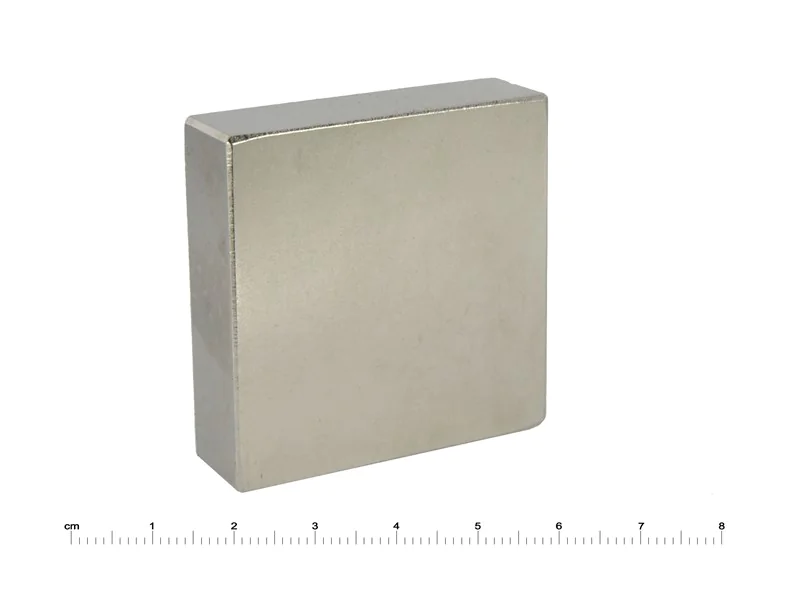

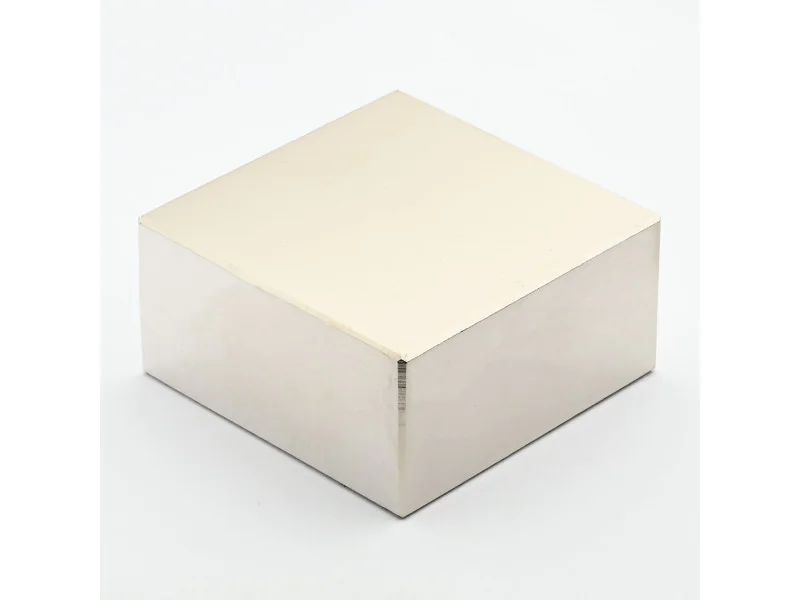

Magnes — długość 50 mm, szerokość 50 mm, wysokość 25 mm — neodymowy (N42)
  • Magnes — długość 50 mm, szerokość 50 mm, wysokość 25 mm — neodymowy (N42)
  • Magnes — długość 50 mm, szerokość 50 mm, wysokość 25 mm — neodymowy (N42) - 002
  • Magnes — długość 50 mm, szerokość 50 mm, wysokość 25 mm — neodymowy (N42) - 003
  • Magnes — długość 50 mm, szerokość 50 mm, wysokość 25 mm — neodymowy (N42) - 004
  • Magnes — długość 50 mm, szerokość 50 mm, wysokość 25 mm — neodymowy (N42) - 005
  • Magnes — długość 50 mm, szerokość 50 mm, wysokość 25 mm — neodymowy (N42) - 006
  • Magnes — długość 50 mm, szerokość 50 mm, wysokość 25 mm — neodymowy (N42) - 007
  • Magnes neodymowy N42
  • Magnes — długość 50 mm, szerokość 50 mm, wysokość 25 mm — neodymowy (N42) - 008

Magnes — długość 50 mm, szerokość 50 mm, wysokość 25 mm — neodymowy (N42)

Magnes — długość 50 mm, szerokość 50 mm, wysokość 25 mm — neodymowy (N42)Magnes — długość 50 mm, szerokość 50 mm, wysokość 25 mm — neodymowy (N42)122,96 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 122.96 zł 151.24 zł
2 szt. 117.71 zł 144.78 zł
5 szt. 115.92 zł 142.58 zł
Produkt niedostępny

Symbol produktu: MPL 50 X 50 X 25 / N42



Zadaj pytanie o produkt
Parametry użytkowe
Długość
50 [mm] +0,1/-0,1
Szerokość
50 [mm] +0,1/-0,1
Wysokość
25 [mm] +0,1/-0,1

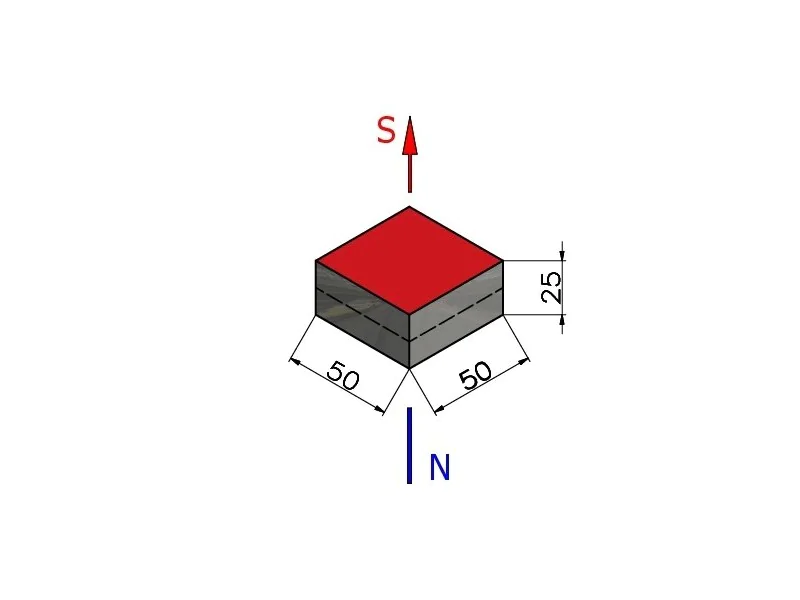

Kierunek magnesowania wzdłuż wymiaru
25 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N42
Udźwig maksymalny
~110 [kg]
Podany wyżej udźwig maksymalny zmierzono wykorzystując gładką, szlifowaną blachę o optymalnej grubości, przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca np. w związku z warstwą farby, powłoką galwaniczną oraz w związku z chropowatością lub nierównością blachy również spowoduje spadek udźwigu. Najwyższy udźwig uzyskuje się stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig.
Max. temperatura pracy
≤ 80 [°C]
Podana wyżej maksymalna temperatura pracy magnesu, zależy od tego w jakim obwodzie magnetycznym zostanie umieszczony magnes i dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Waga
468,75 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N42 (w temp. 20C)
Indukcja remanencji Br ok. 1,267 [T]
Koercja HcB ok. 842 [kA/m]
Koercja HcJ ok. 935 [kA/m]

Materiałowe własności magnetyczne nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić między sobą m.in. ze względu na zawsze występującą niejednorodność materiału, wynikającą ze specyfiki technologii produkcji, oraz ze względu na użyte do kalibracji urządzenia pomiarowego wzorce pola magnetycznego, jak również ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z normą IEC 60404-5 tolerancje wyniku pomiaru wynoszą dla remanencji Br ±1%, dla koercji HcB, HcJ ±2%). Magnes, który jest poniklowany, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną istotnie na wynik pomiaru, zaniżając uzyskane wartości parametrów. Powłoka cynkowa nie ma wpływu na wynik pomiaru.

W związku z powyższym podane wartości parametrów są orientacyjne. W przypadku gdybyście potrzebowali Państwo gwarancji, że dla każdej sztuki magnesu zapewnione są jakieś określone minimalne parametry, albo muszą się one mieścić w zadanym zakresie minimum-maksimum, to bardzo prosimy o przesłanie w korespondencji e-mail'owej Państwa wymagań. Najlepiej wcześniej skonsultować się z nami w tej kwestii. Przedstawimy konkretną ofertę na magnesy spoza oferty sklepowej. Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki, itd.

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.




Magnes neodymowy N42


Ten magnes neodymowy ma długość i szerokość wynoszącą tyle samo bo 50 mm. Grubość magnesu to 25 mm. Został on wykonany z materiału magnetycznego o nazwie N42. Materiał N42 ma wyższą indukcje remanencji od zwykłego N35 o nie więcej niż 9%. Nie jest to bardzo dużo, ale jest to istotna wartość, zwłaszcza wtedy kiedy nie chcemy zastosować bardzo dużego magnesu. Wiedząc, że ten z N42 jest trochę mocniejszy możemy zastosować trochę mniejszy magnes neodymowy, porównując indukcję remanencji tych materiałów magnetycznych.
W porównaniu ze zwykłym magnesem ferrytowym oczywiście będzie to już ogromna różnica w wartości indukcji remanencji. Anizotropowy magnes ferrytowy posiada indukcję remanencji niższą o około 70%.

Udźwig tego magnesu wyniesie około 110 kg, przy wykorzystaniu blachy niskowęglowej o grubości minimum 8 mm, ponieważ wykorzystanie cieńszej blachy będzie skutkowało sytuacją, w której część pola magnetycznego magnesu nie będzie miało możliwości nasycić cienkiej, żelaznej blachy i w rezultacie zmierzony udźwig magnesu będzie mniejszy.
