Magnes — długość 20 mm, szerokość 10 mm, wysokość 1 mm — neodymowy (N38)
  • Magnes — długość 20 mm, szerokość 10 mm, wysokość 1 mm — neodymowy (N38)
  • Magnes — długość 20 mm, szerokość 10 mm, wysokość 1 mm — neodymowy (N38) - 002
  • Magnes — długość 20 mm, szerokość 10 mm, wysokość 1 mm — neodymowy (N38) - 003
  • Magnes — długość 20 mm, szerokość 10 mm, wysokość 1 mm — neodymowy (N38) - 004
  • Magnes — długość 20 mm, szerokość 10 mm, wysokość 1 mm — neodymowy (N38) - 005
  • Magnes — długość 20 mm, szerokość 10 mm, wysokość 1 mm — neodymowy (N38) - 006
  • Magnes — długość 20 mm, szerokość 10 mm, wysokość 1 mm — neodymowy (N38) - 007
  • Magnes — długość 20 mm, szerokość 10 mm, wysokość 1 mm — neodymowy (N38) - 008

Magnes — długość 20 mm, szerokość 10 mm, wysokość 1 mm — neodymowy (N38)

Magnes — długość 20 mm, szerokość 10 mm, wysokość 1 mm — neodymowy (N38)Magnes — długość 20 mm, szerokość 10 mm, wysokość 1 mm — neodymowy (N38)3,16 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 3.16 zł 3.89 zł
35 szt. 0.66 zł 0.81 zł
150 szt. 0.54 zł 0.66 zł
400 szt. 0.52 zł 0.64 zł
1000 szt. 0.51 zł 0.63 zł
Ilość
Dostępna ilość: 19104 szt.

Symbol produktu: MPL 20 X 10 X 1 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Długość
20 [mm] +0,1/-0,1
Szerokość
10 [mm] +0,1/-0,1
Wysokość
1 [mm] +0,1/-0,1

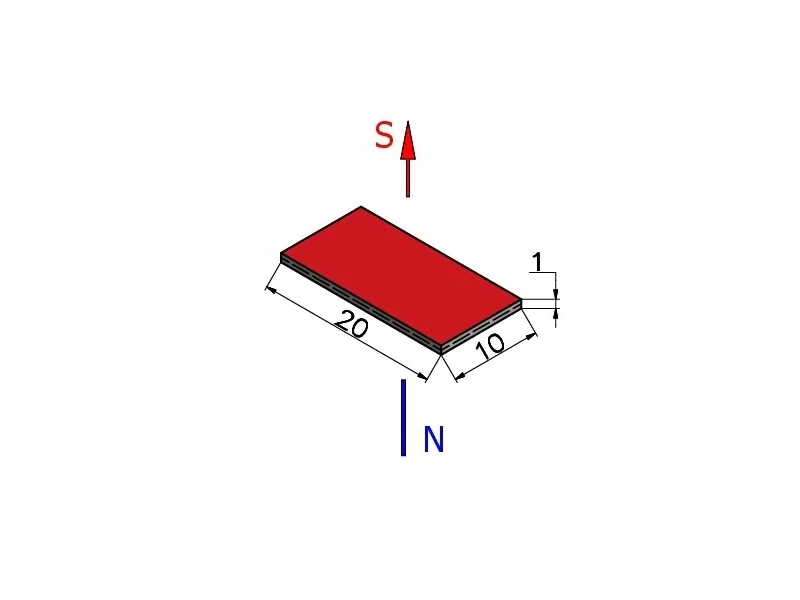

Kierunek magnesowania wzdłuż wymiaru
1 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
0,85 [kg]

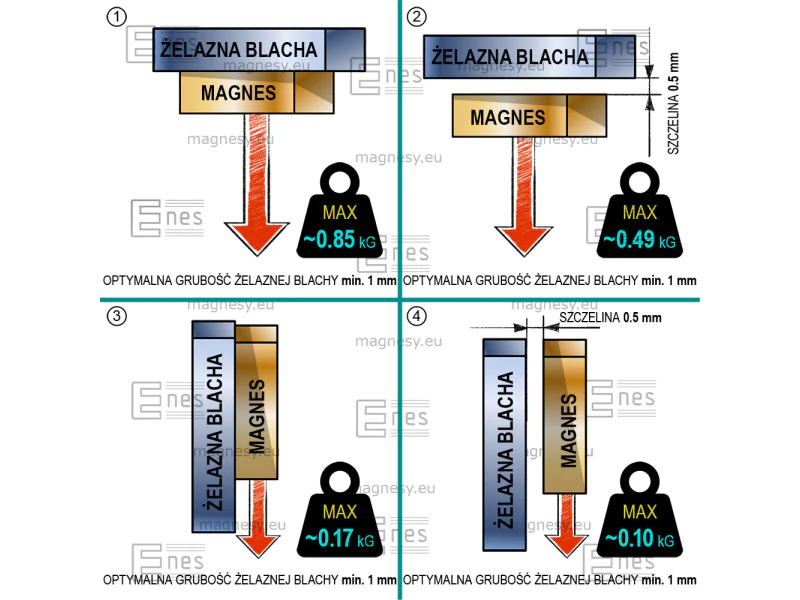

Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
0,07 [T]
Max. temperatura pracy
≤ 80 [°C]
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Moment magnetyczny
199,5 [nWb]x[m]
Waga
1,5 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.

Własności magnetyczne materiału - N38
Indukcja remanencji Br 1,21 - 1,25 [T]
Koercja HcB min. 899 [kA/m]
Koercja HcJ min. 955 [kA/m]
Gęstość energii magnetycznej (BH)max 286 - 302 [kJ/m3]
Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu.
Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

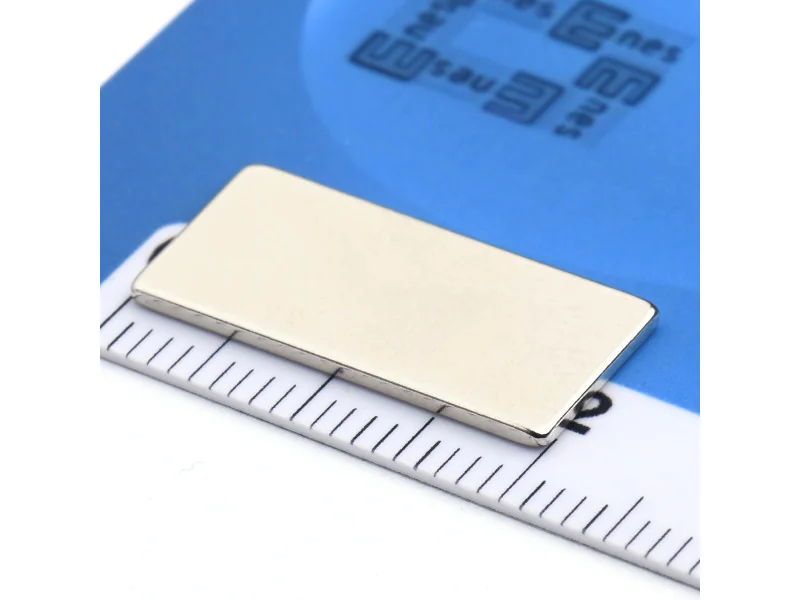

Magnes neodymowy - 20x10x1 mm - płytkowy

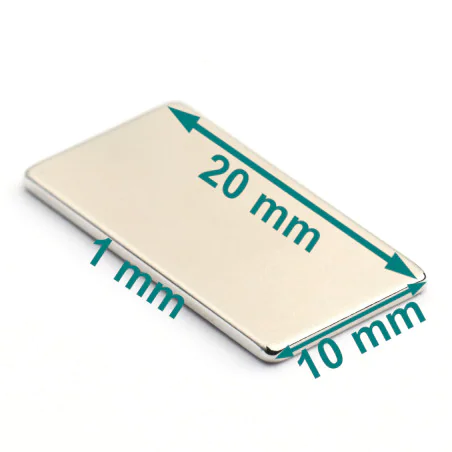

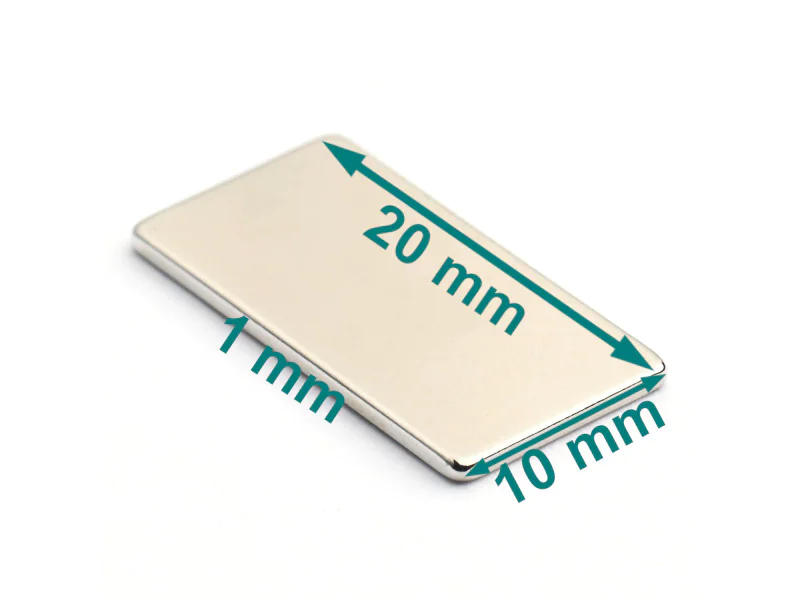

Wymiary:

Długość: 20 mm
Szerokość: 10 mm
Grubość: 1 mm

Udźwig:

0,85 kg

Kształt magnesu:

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on kwadratowy, prostokątny. Jest cienki. Ma tylko 1 mm grubości.

Cechy magnesu:

Jest to płaski i silny magnes neodymowy. Najważniejsze cechy tego magnesu to wysoka indukcja, duża siła oderwania i przyciągania, oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Jest to magnes trwały (stały). Kierunek magnesowania wzdłuż wysokości (grubości) oznacza, że biegunem magnetycznym jest prostokątna płaszczyzna, której jednym bokiem jest długość magnesu, a drugim szerokość magnesu.

Magnes jest dwubiegunowy, czyli dwustronny. Został pokryty galwanicznie warstwą nikiel, miedź, nikiel.  Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.

Zastosowanie:

Magnesy neodymowe są używane w zautomatyzowanych systemach etykietowania i pakowania do precyzyjnego umieszczania etykiet na metalowych powierzchniach oraz do zamykania opakowań. Magnesy neodymowe są także wykorzystywane w zautomatyzowanych systemach inspekcji i testowania do precyzyjnego pozycjonowania próbek i narzędzi oraz do wykrywania metalowych zanieczyszczeń.
