Magnes — długość 12 mm, szerokość 10 mm, wysokość 4 mm — neodymowy (N38)
  • Magnes — długość 12 mm, szerokość 10 mm, wysokość 4 mm — neodymowy (N38)
  • Magnes — długość 12 mm, szerokość 10 mm, wysokość 4 mm — neodymowy (N38) - 002
  • Magnes — długość 12 mm, szerokość 10 mm, wysokość 4 mm — neodymowy (N38) - 003
  • Magnes — długość 12 mm, szerokość 10 mm, wysokość 4 mm — neodymowy (N38) - 004
  • Magnes — długość 12 mm, szerokość 10 mm, wysokość 4 mm — neodymowy (N38) - 005

Magnes — długość 12 mm, szerokość 10 mm, wysokość 4 mm — neodymowy (N38)

Magnes — długość 12 mm, szerokość 10 mm, wysokość 4 mm — neodymowy (N38)Magnes — długość 12 mm, szerokość 10 mm, wysokość 4 mm — neodymowy (N38)3,62 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 3.62 zł 4.45 zł
20 szt. 1.12 zł 1.38 zł
80 szt. 0.92 zł 1.13 zł
250 szt. 0.88 zł 1.08 zł
600 szt. 0.87 zł 1.07 zł
Ilość
Dostępna ilość: 2900 szt.

Symbol produktu: MPL 12 X 10 X 4 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Długość
12 [mm] +0,1/-0,1
Szerokość
10 [mm] +0,1/-0,1
Wysokość
4 [mm] +0,1/-0,1

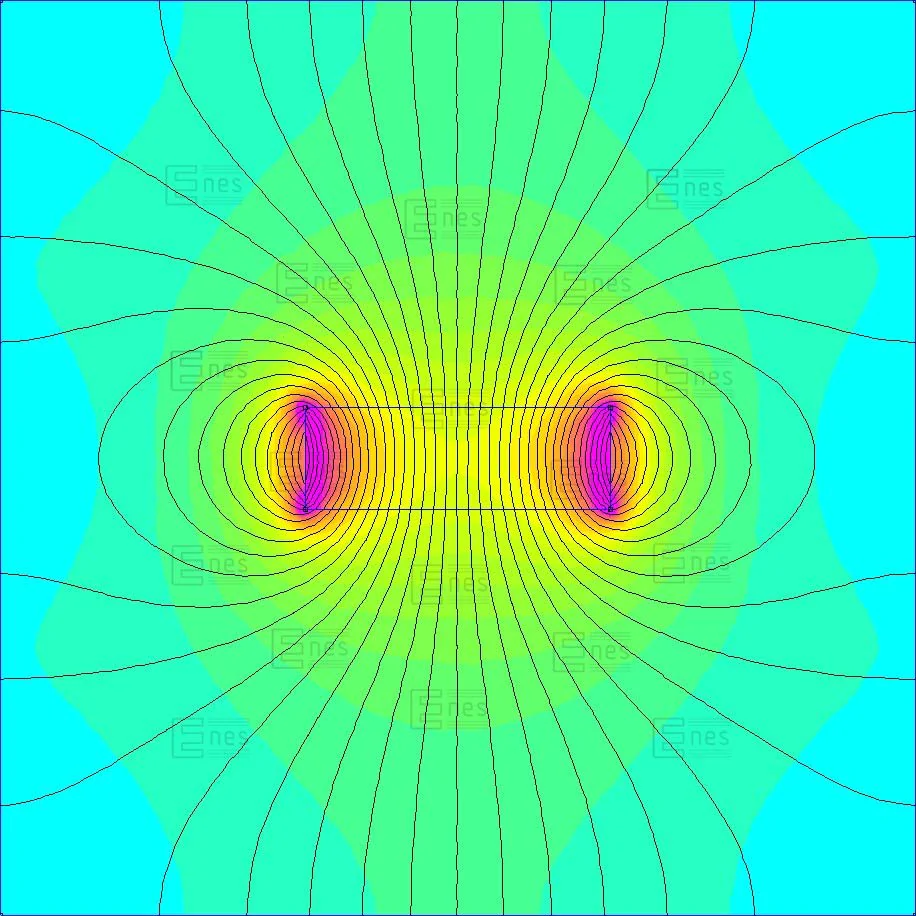

Kierunek magnesowania wzdłuż wymiaru
4 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
2,97 [kg]
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
0,298 [T]
Max. temperatura pracy
≤ 80 [°C]
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Moment magnetyczny
541,044 [nWb]x[m]
Waga
3,6 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.

Własności magnetyczne materiału - N38
Indukcja remanencji Br 1,21 - 1,25 [T]
Koercja HcB min. 899 [kA/m]
Koercja HcJ min. 955 [kA/m]
Gęstość energii magnetycznej (BH)max 286 - 302 [kJ/m3]
Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu.
Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]





Magnes neodymowy — 12x10x4 — płytkowy (N38)


Wymiary:

Długość: 12 mm
Szerokość: 10 mm
Wysokość: 4 mm

Udźwig:

2,9 kg

Kształt magnesu:

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on prostokątny.

Cechy magnesu:

Jest to silny i mocny magnes neodymowy. Najważniejsze cechy tego magnesu to wysoka indukcja remanencji, duża siła oderwania i przyciągania, oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Jest to magnes trwały (stały). Kierunek magnesowania wzdłuż wysokości (grubości) oznacza, że podczas magnesowania linie sił pola magnetycznego były prostopadłe do płaszczyzny wyznaczonej przez długość i szerokość, która stała się biegunem magnetycznym.

Magnes jest dwubiegunowy, czyli dwustronny. Został pokryty warstwa nikiel, miedź, nikiel, w celu zabezpieczenia antykorozyjnego.  Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.

Zastosowanie:

Magnesy służą do pozycjonowania, zamocowania, ściśnięcia lub dociśnięcia, czyli usprawnienia pracy, oraz organizacji stanowiska pracy. Magnes do metalu i magnes do magnesu przyciągają się z dokładnie taką samą siłą jeżeli blacha jest wystarczająco gruba. W systemach nagłośnienia i multimedialnych magnesy neodymowe są używane w głośnikach i mikrofonach, co zapewnia wysoką jakość dźwięku.


N38
