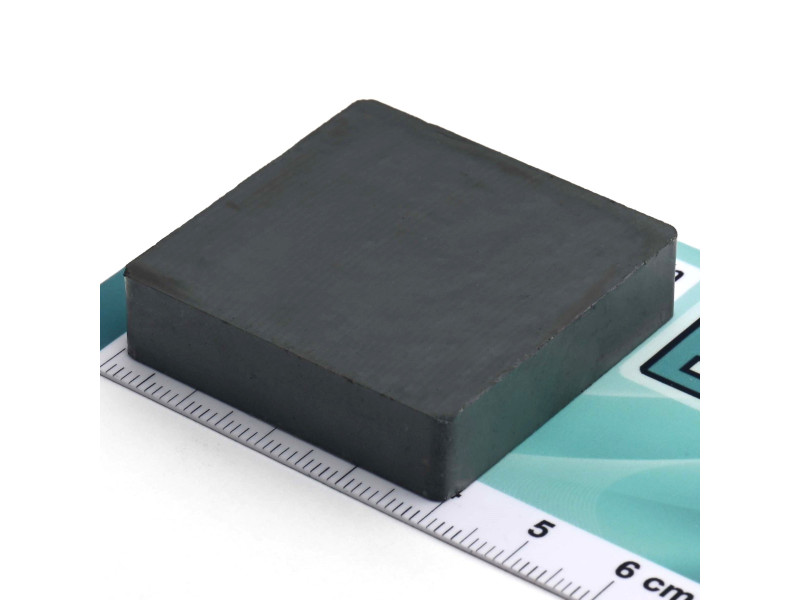

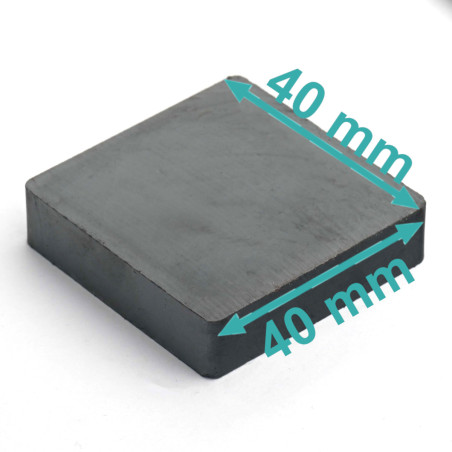

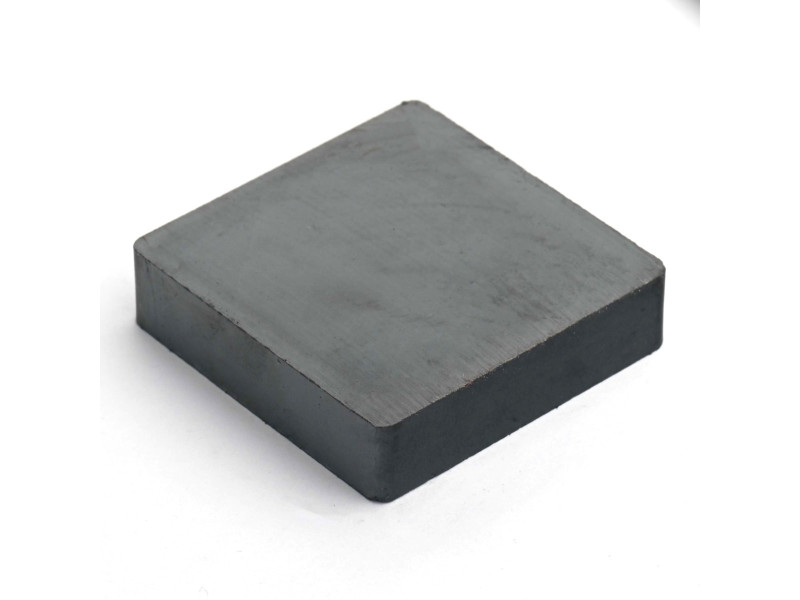

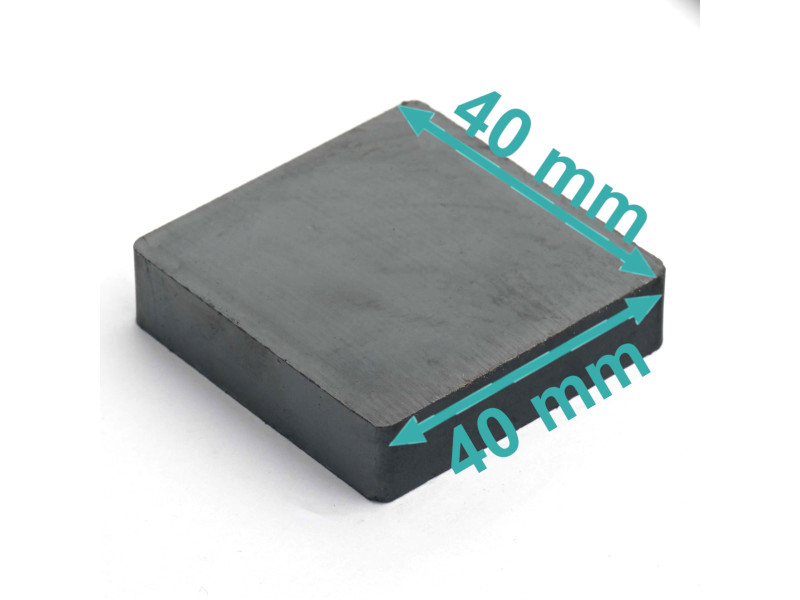

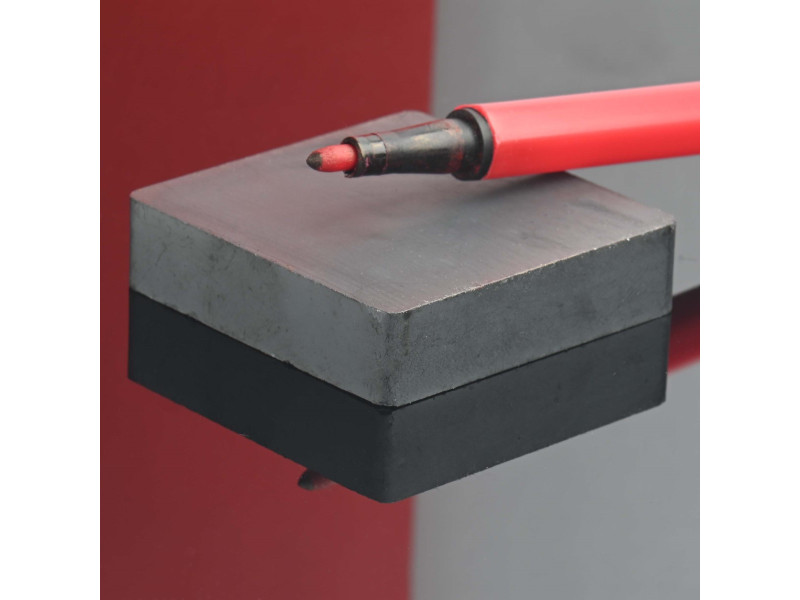

Magnes — długość 40 mm, szerokość 40 mm, wysokość 10 mm — ferrytowy (F30)
  • Magnes — długość 40 mm, szerokość 40 mm, wysokość 10 mm — ferrytowy (F30)
  • Magnes — długość 40 mm, szerokość 40 mm, wysokość 10 mm — ferrytowy (F30) - 002
  • Magnes — długość 40 mm, szerokość 40 mm, wysokość 10 mm — ferrytowy (F30) - 003
  • Magnes — długość 40 mm, szerokość 40 mm, wysokość 10 mm — ferrytowy (F30) - 004

Magnes — długość 40 mm, szerokość 40 mm, wysokość 10 mm — ferrytowy (F30)

Magnes — długość 40 mm, szerokość 40 mm, wysokość 10 mm — ferrytowy (F30)Magnes — długość 40 mm, szerokość 40 mm, wysokość 10 mm — ferrytowy (F30)2,18 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 2.18 zł 2.68
100 szt. 1.87 zł 2.30
700 szt. 1.56 zł 1.92
Ilość
Dostępna ilość: 2801 szt.

Symbol produktu: MPL 40 x 40 x 10 / F30 - magnes ferrytowy

Zadaj pytanie o produkt
Parametry użytkowe
Długość
40 [mm] +2,5%/-2,5%
Szerokość
40 [mm] +2,5%/-2,5%
Wysokość
10 [mm] +0,1/-0,1
Kierunek magnesowania wzdłuż wymiaru
10 [mm] wysokości
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
ferrytowy
Oznaczenie materiału magnetycznego
F30
Udźwig maksymalny
~2,8 [kg]
Podany wyżej udźwig maksymalny zmierzono, wykorzystując gładką, szlifowaną blachę. Wykorzystana blacha miała optymalną grubość. Siła odrywająca działała prostopadle. Przy sile działającej równolegle do blachy, czyli podczas przesuwania magnesu po blasze udźwig magnesu będzie wielokrotnie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca w rezultacie pokrycia blachy warstwą farby lub powłoką galwaniczną także spowoduje spadek udźwigu magnesu. Istniejąca chropowatość lub nierówność blachy również spowoduje spadek udźwigu magnesu. Największy udźwig uzyskuje się, stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig. Na udźwig maksymalny ma również wpływ temperatura pracy magnesu. Podgrzany magnes będzie miał mniejszy udźwig.
Max. temperatura pracy
250 [°C]
Maksymalna temperatura pracy wynosi nie więcej niż 250°[C]. (Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału.) Temperatura Curie wynosi ~ 450°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,19 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≥ 0,40 %/°[C].
Wodoodporny
tak
Magnesy ferrytowe nie wymagają zabezpieczenia antykorozyjnego. Mogą być stosowane w wodzie.
Magnesy ferrytowe są magnesami ceramicznymi i dlatego są kruche.
Waga
72 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - F30
Indukcja remanencji Br ok. 0,37 [T]
Koercja HcB ok. 175 [kA/m]
Koercja HcJ ok. 180 [kA/m]
Własności magnetyczne materiału nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić ze względu na występującą niejednorodność materiału oraz ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z międzynarodową normą IEC 60404-5 tolerancja wyniku wynosi dla Br ±1%, dla HcB, HcJ ±2%.).

Własności fizyczne

Gęstość ~4,5 [g/cm3]
Rezystywność 104 - 108 [uOhm x cm]

Magnes ferrytowy — długość 40 mm, szerokość 40 mm, wysokość 10 mm — płytkowy (F30)
