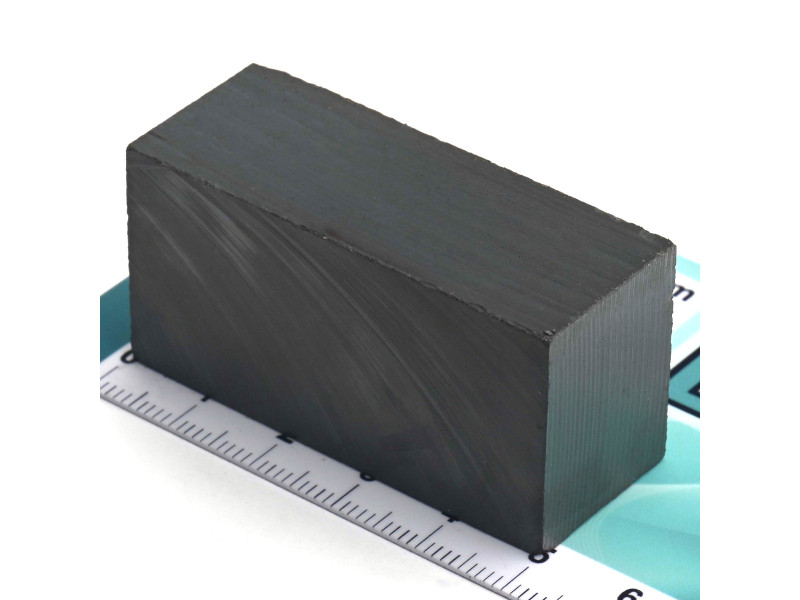

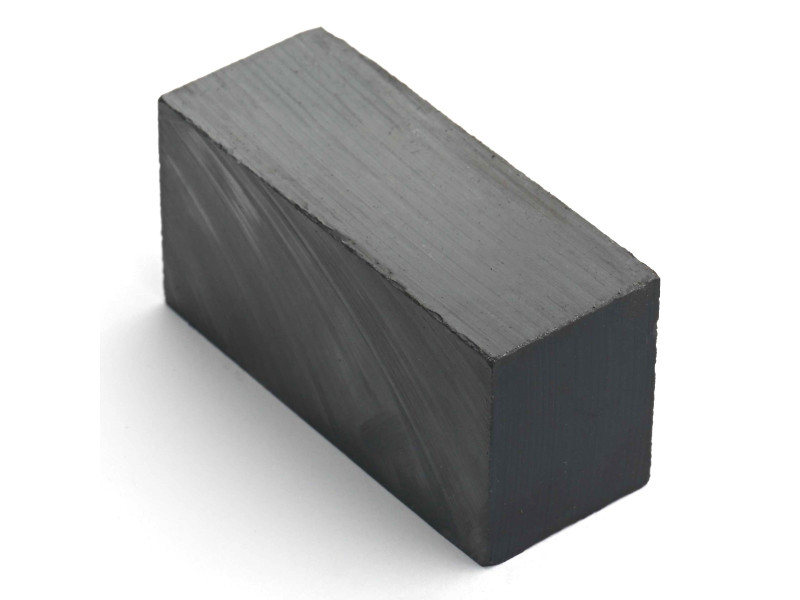

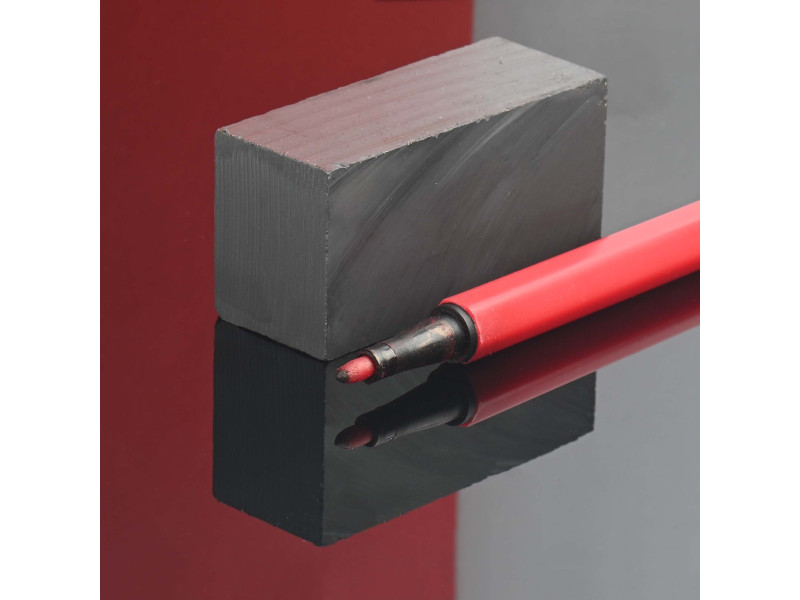

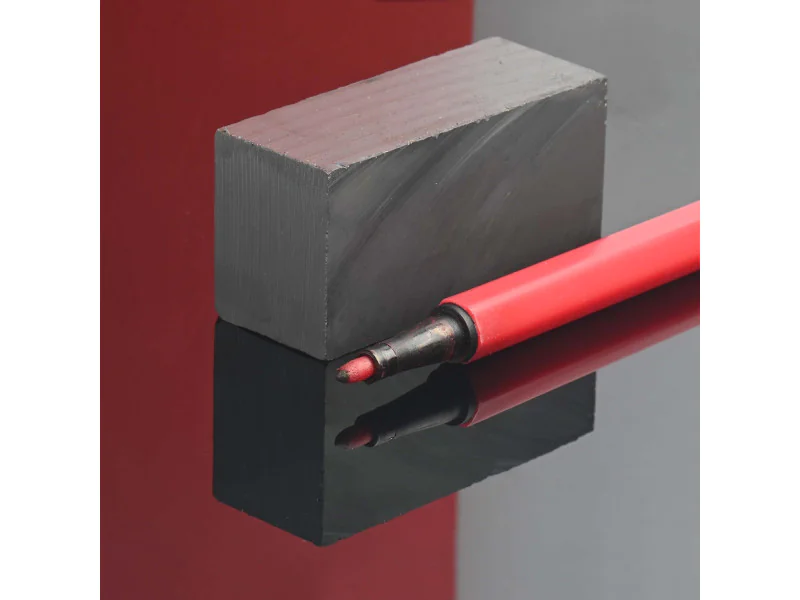

Magnes — długość 50 mm, szerokość 20 mm, wysokość 25 mm — ferrytowy (F30)
  • Magnes — długość 50 mm, szerokość 20 mm, wysokość 25 mm — ferrytowy (F30)
  • Magnes — długość 50 mm, szerokość 20 mm, wysokość 25 mm — ferrytowy (F30) - 002
  • Magnes — długość 50 mm, szerokość 20 mm, wysokość 25 mm — ferrytowy (F30) - 003
  • Magnes — długość 50 mm, szerokość 20 mm, wysokość 25 mm — ferrytowy (F30) - 004

Magnes — długość 50 mm, szerokość 20 mm, wysokość 25 mm — ferrytowy (F30)

Magnes — długość 50 mm, szerokość 20 mm, wysokość 25 mm — ferrytowy (F30)Magnes — długość 50 mm, szerokość 20 mm, wysokość 25 mm — ferrytowy (F30)5,65 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 5.65 zł 6.95 zł
40 szt. 4.47 zł 5.50 zł
200 szt. 4.32 zł 5.31 zł
400 szt. 4.24 zł 5.22 zł
Produkt niedostępny

Symbol produktu: MPL 50 x 20 x 25 / F30 - magnes ferrytowy

Zadaj pytanie o produkt
Parametry użytkowe
Długość
50 [mm] +2,5%/-2,5%
Szerokość
20 [mm] +2,5%/-2,5%
Wysokość
25 [mm] +0,1/-0,1
Kierunek magnesowania wzdłuż wymiaru
25 [mm] wysokości
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
ferrytowy
Oznaczenie materiału magnetycznego
F30
Udźwig maksymalny
~4 [kg]
Podany wyżej udźwig maksymalny zmierzono wykorzystując gładką, szlifowaną blachę o optymalnej grubości, przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca np. w związku z warstwą farby, powłoką galwaniczną oraz w związku z chropowatością lub nierównością blachy również spowoduje spadek udźwigu. Najwyższy udźwig uzyskuje się stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig.
Max. temperatura pracy
250 [°C]
Maksymalna temperatura pracy wynosi nie więcej niż 250°[C]. (Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału.) Temperatura Curie wynosi ~ 450°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,19 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≥ 0,40 %/°[C].
Wodoodporny
tak
Magnesy ferrytowe nie wymagają zabezpieczenia antykorozyjnego. Mogą być stosowane w wodzie.
Magnesy ferrytowe są magnesami ceramicznymi i dlatego są kruche.
Waga
112,5 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - F30
Indukcja remanencji Br min. 0,37 [T]
Koercja HcB min. 175 [kA/m]
Koercja HcJ min. 180 [kA/m]
Własności magnetyczne materiału nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić ze względu na występującą niejednorodność materiału oraz ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z międzynarodową normą IEC 60404-5 tolerancja wyniku wynosi dla Br ±1%, dla HcB, HcJ ±2%.).

Własności fizyczne

Gęstość ~4,5 [g/cm3]
Rezystywność 104 - 108 [uOhm x cm]

Magnes ferrytowy — długość 50 mm, szerokość 20 mm, wysokość 25 mm — płytkowy (F30)

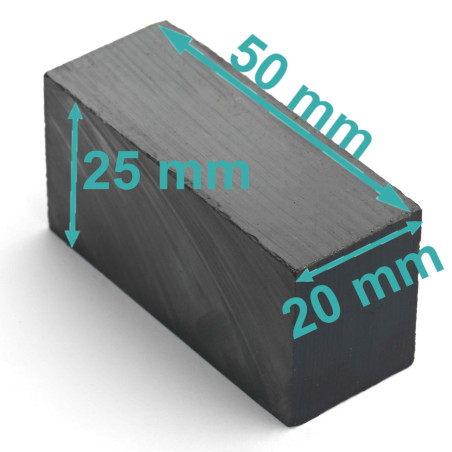

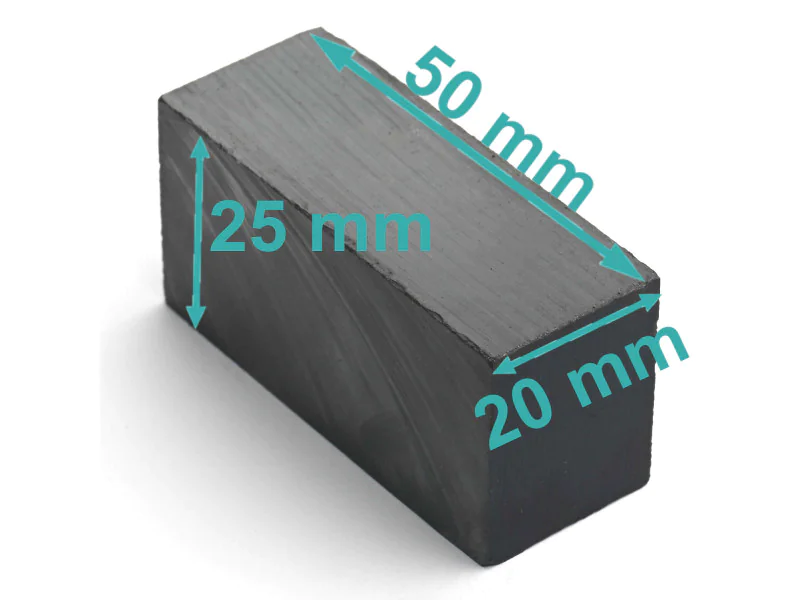

Ten magnes 50x20x25 został namagnesowany wzdłuż wymiaru 25 mm i w związku z tym płaszczyzna bieguna N to 50x20mm, a płaszczyzna bieguna S to przeciwległa płaszczyzna 50x20 mm.
