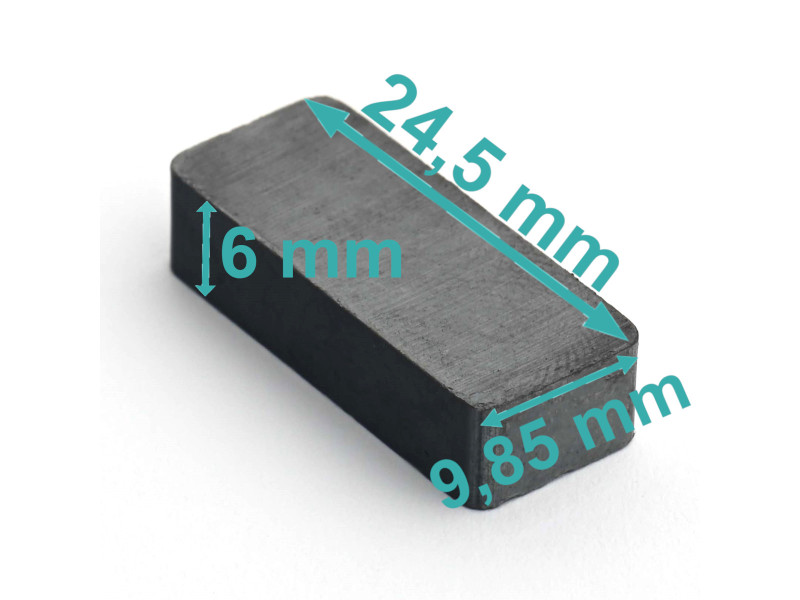

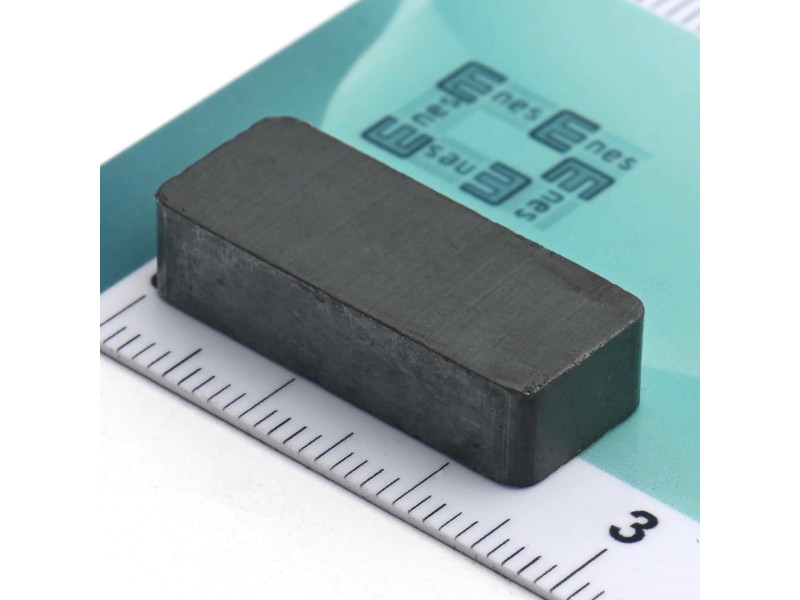

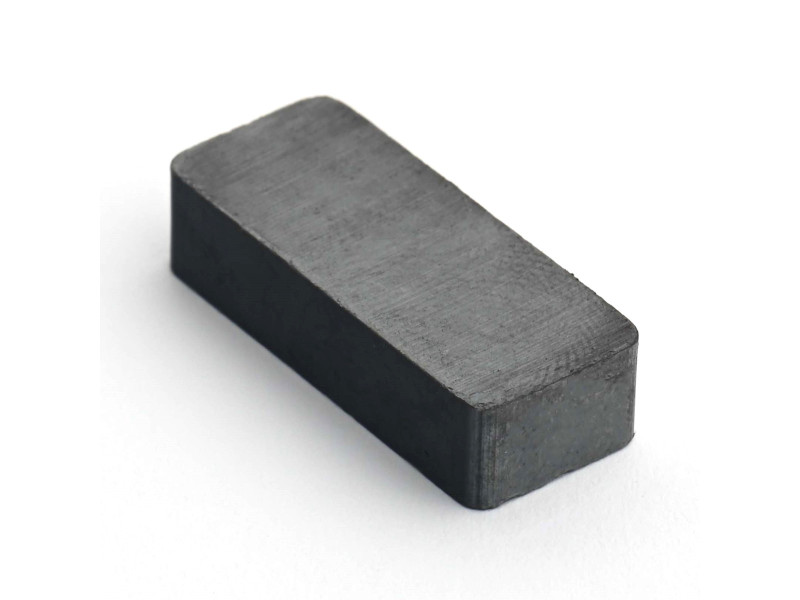

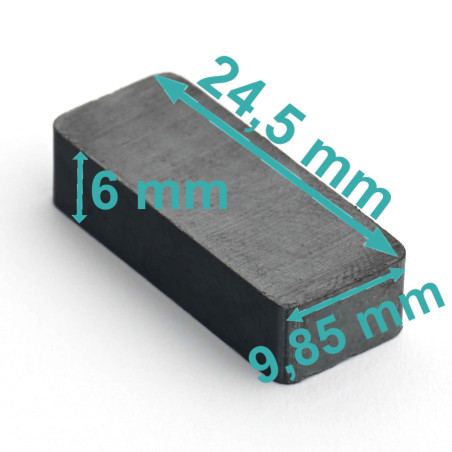

Magnes — długość 24,5 mm, szerokość 9,85 mm, wysokość 6 mm — ferrytowy (F30)
- Długość
- 24,5 [mm] +2,5%/-2,5%
- Szerokość
- 9,85 [mm] +2,5%/-2,5%
- Wysokość
- 6 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 6 [mm] wysokości
- Typ magnesu
- ferrytowy
- Oznaczenie materiału magnetycznego
- F30
- Udźwig maksymalny
- ~0,68 [kg]
- Max. temperatura pracy
- 250 [°C]
- Wodoodporny
- tak
- Waga
- 6,52 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Podaną wartość uzyskuje się przy prostopadłym odrywaniu magnesu od gładkiej, odpowiednio grubej blachy o wysokiej zawartości żelaza. Udźwig będzie mniejszy w przypadku: przesuwania magnesu (siła równoległa), chropowatej powierzchni, występowania powłok (farba, ocynk), zastosowania stali wysokowęglowej lub żeliwa, a także po podgrzaniu magnesu.
Maksymalna temperatura pracy wynosi nie więcej niż 250°[C]. (Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału.) Temperatura Curie wynosi ~ 450°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,19 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≥ 0,40 %/°[C].
Magnesy ferrytowe nie wymagają zabezpieczenia antykorozyjnego. Mogą być stosowane w wodzie.
Magnesy ferrytowe są magnesami ceramicznymi i dlatego są kruche.
Nie stosować w wodzie i środowisku wilgotnym.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności fizyczne
| Gęstość | ~4,5 [g/cm3] |
| Rezystywność | 104 - 108 [uOhm x cm] |
Magnes ferrytowy — długość 24,5 mm, szerokość 9,85 mm, wysokość 6 mm — płytkowy (F30)
Symbol produktu: MPL 24,5 X 9,85 X 6 / F30 - magnes ferrytowy
