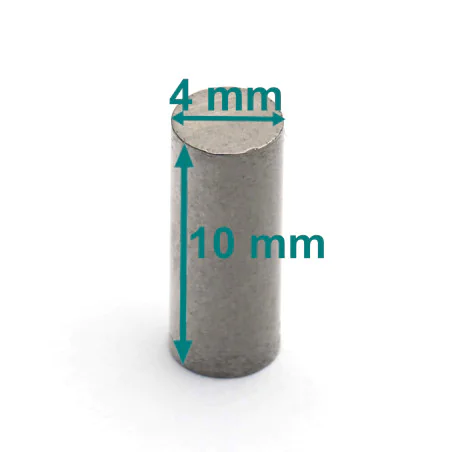

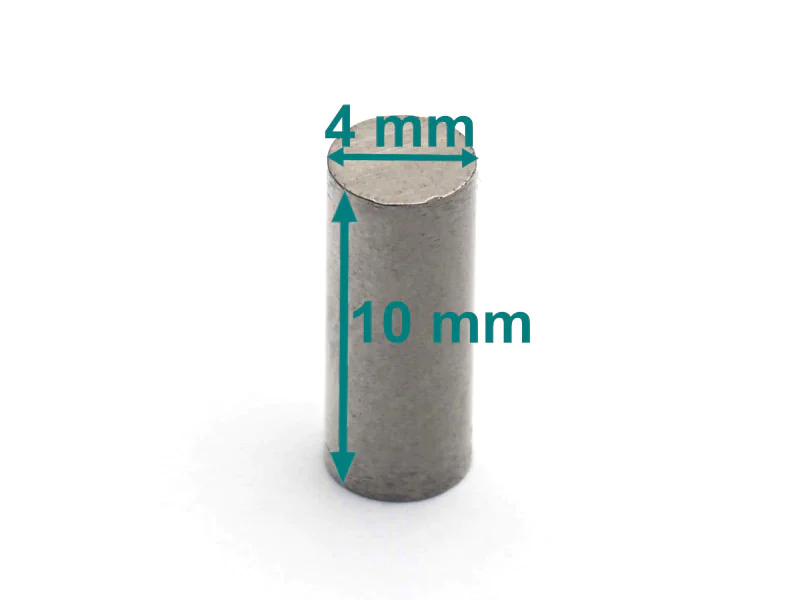

- Średnica zewnętrzna
- 4 [mm] +0,1/-0,1
- Wysokość
- 10 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 10 [mm] wysokości
- Typ magnesu
- AlNiCo
- Oznaczenie materiału magnetycznego
- LNG37
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,077 [T]
- Max. temperatura pracy
- 525 [°C]
- Moment magnetyczny
- 62,7 [nWb]x[m]
- Waga
- 0,97 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Maksymalna temperatura pracy wynosi nie więcej niż 525°[C]. (Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału.) Temperatura Curie wynosi ~ 860°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,02 [%/°C]. Współczynnik temperaturowy koercji TK(HcJ): ≥ +0,02 [%/°C].
Magnesy AlNiCo można stosować w wodzie.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - LNG37
| Indukcja remanencji Br | 1,2 [T] |
| Koercja HcJ | 47,75 [kA/m] |
| Własności magnetyczne materiału nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić ze względu na występującą niejednorodność materiału oraz ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z międzynarodową normą IEC 60404-5 tolerancja wyniku wynosi dla Br ±1%, dla HcB, HcJ ±2%). |
Własności fizyczne
| Gęstość | ~7,3 [g/cm3] |

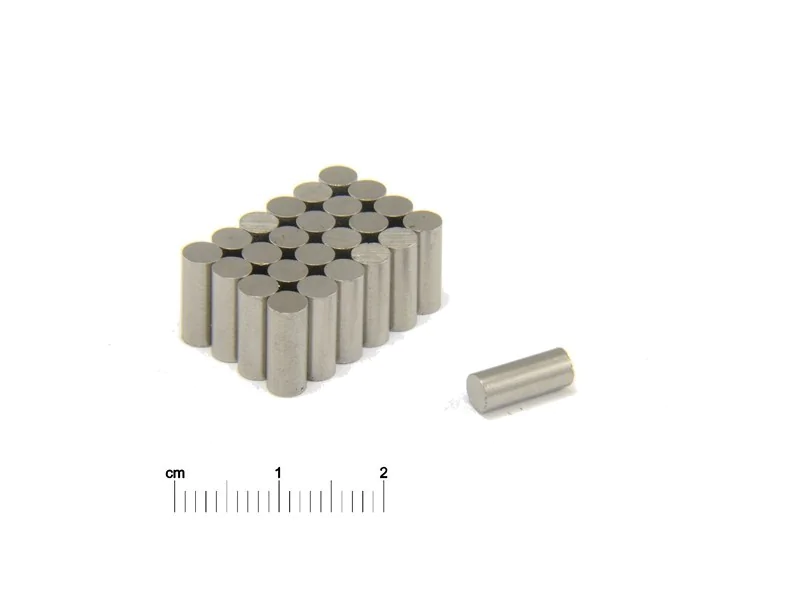

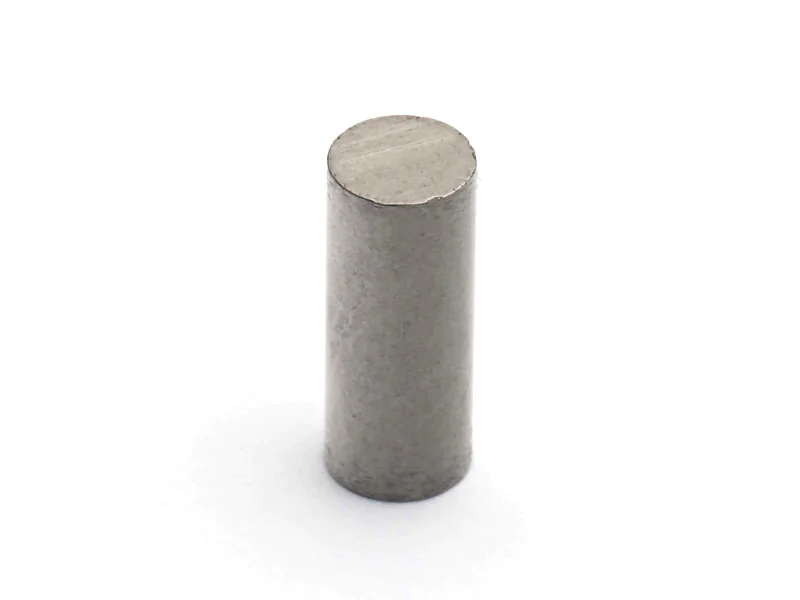

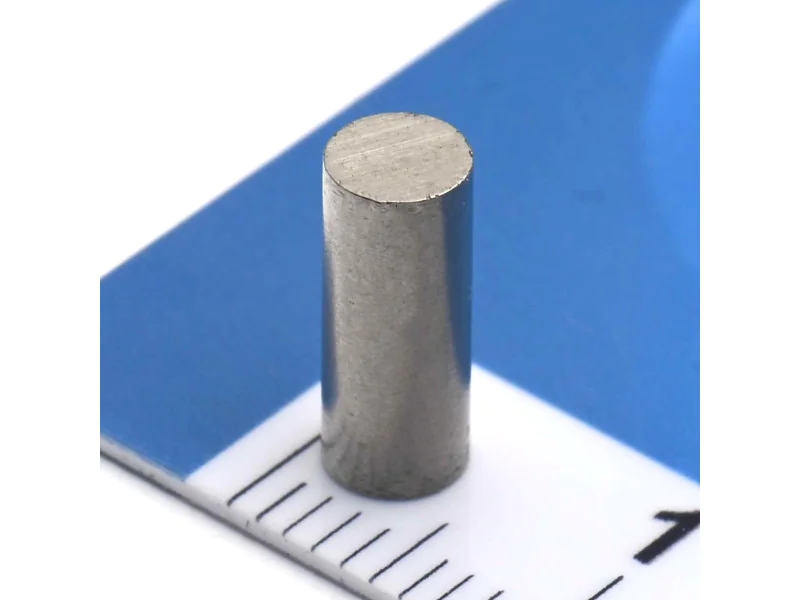

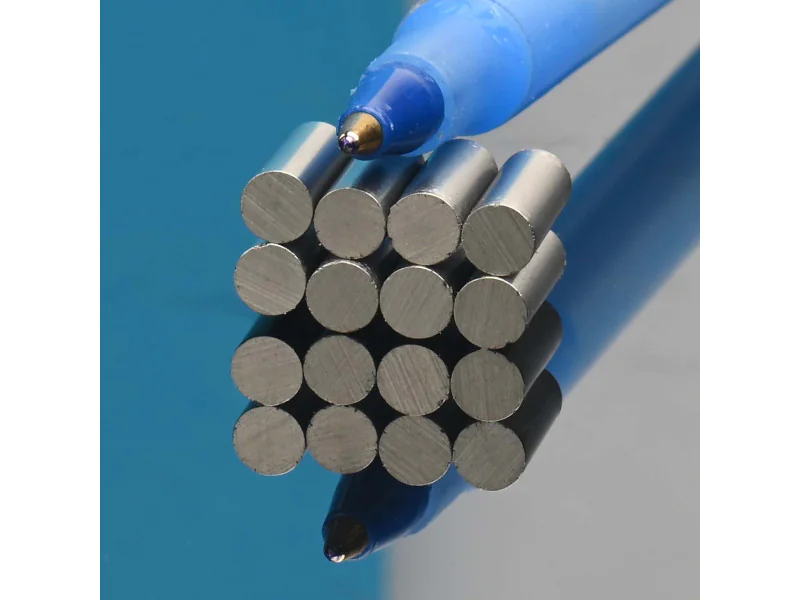

Magnes alnico — średnica ⌀4 mm, wysokość 10 mm — walcowy, materiał LNG37
