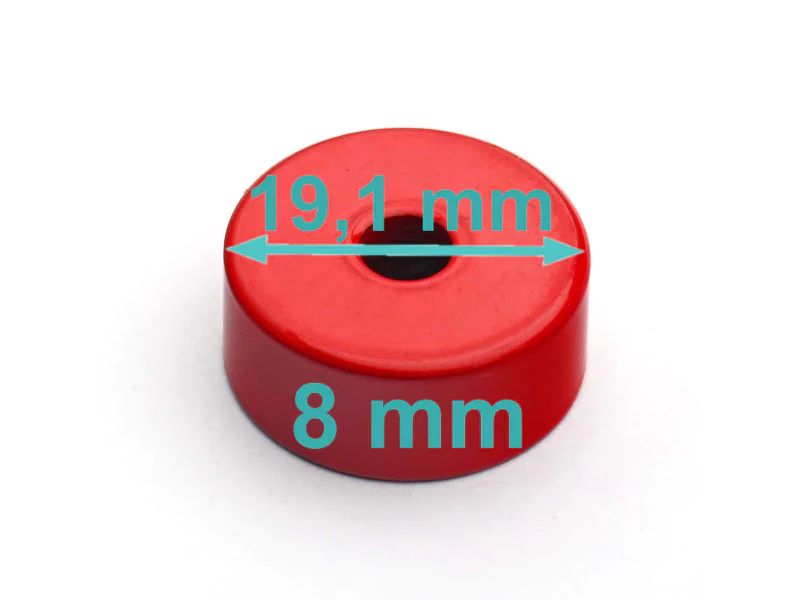

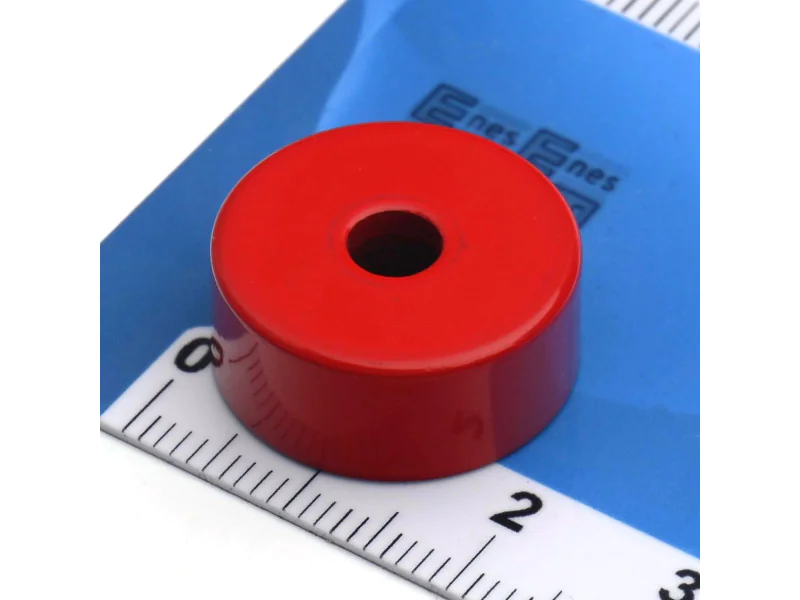

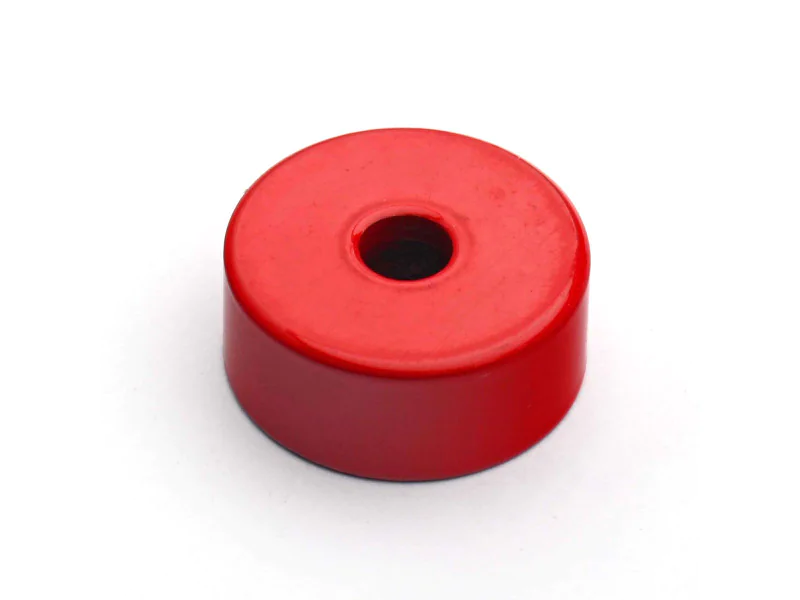

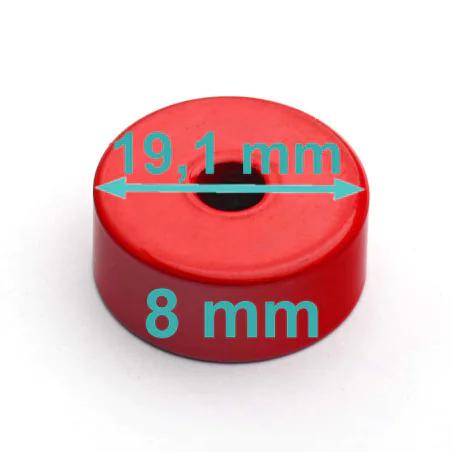

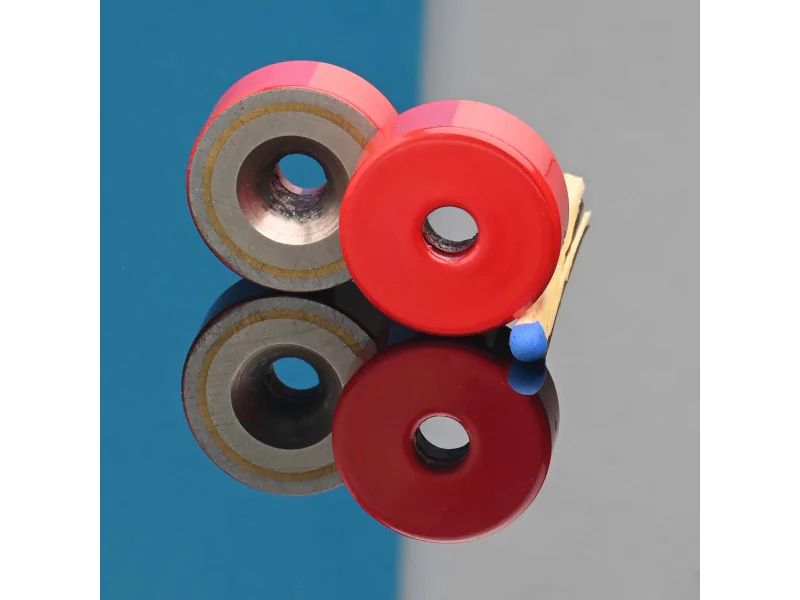

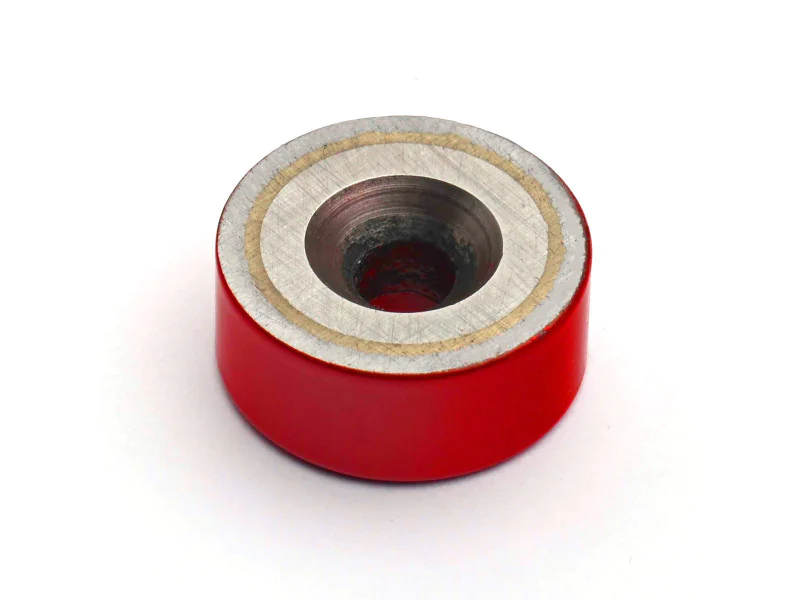

Magnes w obudowie — średnica ⌀19,1 mm, z otworem pod stożkowy łeb śruby — alnico

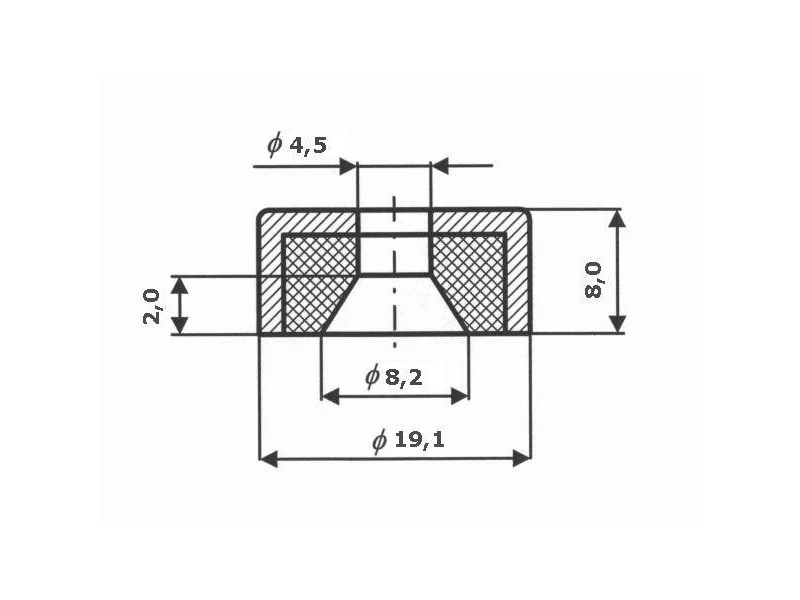

- Średnica zewnętrzna
- 19,1 [mm]
- Wysokość
- 8 [mm]
- Średnica fazy pod łeb śruby
- 8,2 [mm]
- Średnica wewnętrzna
- 4,5 [mm]
- Typ magnesu
- AlNiCo
- Udźwig maksymalny
- 3 [kg]
- z użyciem blachy ze stali niskowęglowej (jako zwory magnetycznej)
- o grubości minimum 10 mm
- o gładkiej powierzchni,
- przy zerowej szczelinie,
- przy prostopadłym działaniu siły,
- w temperaturze pokojowej.
-
- szczeliny pomiędzy magnesem (lub uchwytem magnetycznym) a blachą (zworą magnetyczną), ponieważ nawet bardzo mała szczelina np. 0,5 [mm] może spowodować spadek udźwigu (lub siły oderwania) np. o połowę
- kierunku działania siły odrywającej (największy udźwig uzyskujemy przy prostopadłym działaniu siły odrywającej, siła potrzebna do przesunięcia magnesu po powierzchni blachy jest zazwyczaj kilkukrotnie mniejsza)
- grubości blachy (blacha nie może być zbyt cienka, ponieważ część strumienia magnetycznego magnesu nie jest wykorzystana do zamknięcia obwodu magnetycznego i nie ma możliwości wniknąć w blachę, znajdując się bezproduktywnie w powietrzu)
- materiału, z którego jest wykonana blacha (zwora magnetyczna), ponieważ im większa zawartość węgla w stali tym mniejszy udźwig, a im większa zawartość żelaza tym większy udźwig. Najlepszym materiałem w takim przypadku, czyli najlepiej trzymającym się magnesu będzie stal posiadająca wysoką przenikalność magnetyczną i indukcję nasycenia.
- powierzchni blachy, bo im bardziej gładka i przeszlifowana tym lepsze przyleganie i w konsekwencji większe nasycanie polem magnetycznym
- temperatury pracy (im wyższa temperatura tym mniejszy udźwig, ponieważ wszystkie magnesy stałe posiadają ujemny współczynnik temperaturowy dla indukcji remanencji Br, czyli w wysokiej temperaturze magnesy są trochę "słabsze", a w minusowych temperaturach trochę "mocniejsze".
- Max. temperatura pracy
- 450 [°C]
- Waga
- 17,4 [g]
Parametry użytkowe
Podany udźwig magnesu jest udźwigiem maksymalnym zmierzonym w warunkach optymalnych, to znaczy:
Udźwig magnesu zależy w praktyce od (w kolejności od najważniejszych czynników do najmniej istotnych):
Uchwyty magnetyczne to proste obwody magnetyczne złóżone z magnesu i stalowej obudowy. W związku z tym, że w uchwytach magnetycznych wykorzystane są oba bieguny magnesu (jeden działa bezpośrednio, a drugi nasyca obudowę, przez co również działa na element przyciągany), charakteryzują się one stosunkowo dużym udźwigiem przy jednoczesnym znacznym ograniczeniu zasięgu działania.
W tym uchwycie magnetycznym zastosowano magnes AlNiCo. Maksymalna temperatura pracy dla uchwytów magnetycznych z magnesami AlNiCo wynosi 450°[C].
Zasadniczo polecamy samodzielne sprawdzenie uchwytu magnetycznego w konkretnych warunkach pracy.
Magnes w obudowie — ⌀19,1 mm, z otworem pod stożkowy łeb śruby — alnico
um19,1x8,2-4,5x8a
