Stół magnetyczny sinusowy 2-osiowy TSD-3015A

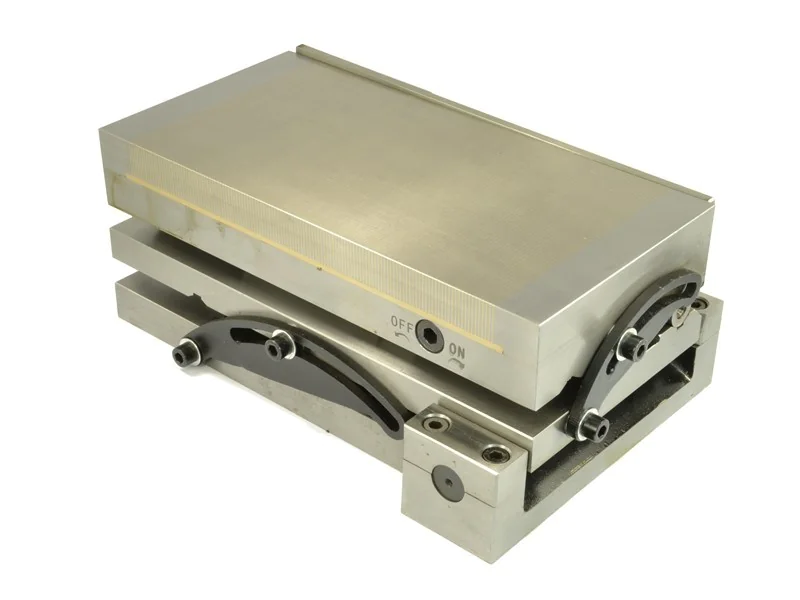

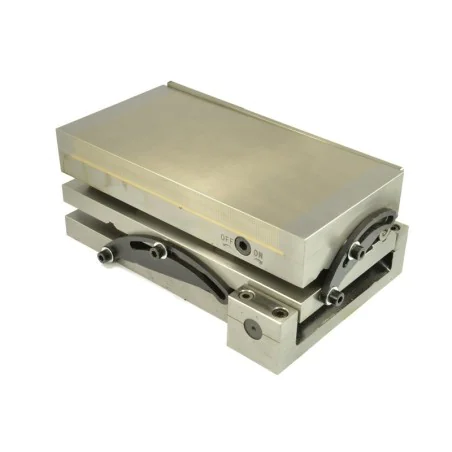

Stół magnetyczny sinusowy, dwustronnie uchylny, serii TSD przeznaczony do mocowania elementów ferromagnetycznych (tj. żelazo, stal konstrukcyjna, stal stopowa, żeliwo) podczas szlifowania, frezowania i obróbki elektroerozyjnej w pozycji poziomej jak i w ustawieniu kątowym w dwóch osiach, wzdłużnej D1 do 45° i poprzecznej D2 do 35°. Korpus stołu wykonany jest z jednolitego bloku stali, zaś jego górna płyta z lameli stalowych i mosiężnych ułożonych na przemian o szerokości (1,5 + 0,5 mm). Stalowa podstawa zapewnia wysoką sztywność, a co za tym idzie dokładność szlifowania. W stołach serii TSD zastosowano magnesy neodymowe dzięki czemu osiągana jest maksymalna siła mocowania. Poniżej przedstawiamy ogólny wygląd stołu dwustronnie uchylnego (TSD1710A)

Ustawianie stołu pod żądanym kątem, odbywa się poprzez ustawienie pomiędzy podstawą stołu, a wałkiem podporowym stołu płytek wzorcowych (ich wysokość dobieramy według tabeli dołączonej do instrukcji). Inną metodą ustawienia żądanego kąta jest ustawienie za pomocą precyzyjnego kątomierza.

Sztywna konstrukcja stołu umożliwia bardzo precyzyjną obróbkę, a jego szczelność pozwala na wykorzystanie stołu do pracy z chłodziwem lub w całkowitym zanurzeniu. Dla ułatwienia mocowania elementów pod kątem stół posiada listwę oporowo-dociskową pomocną przy pozycjonowaniu.

Podziałka pola (1,5 + 0,5 mm) pozwala utrzmywać elementy różnej wielkości. Schemat podziałki pola:

Siła mocowania elementów zależy od następujących parametrów:

• • rodzaj materiału:
    (siła mocowania rośnie proporcjonalnie do zawartości żelaza w stali)

    - żelazo armco         100%
    - stal niskowęglowa    90% (St3s)
    - stal wysokowęglowa 80% (St45)
    - stal stopowa           70% (Corrax)
    - stal wysokostopowa 65% (1.2436)
    - żeliwo                    50%


  • chropowatość powierzchni stołu i mocowanego elementu:

    -  dla Ra do   0,08 µm 100%
    - dla Ra do   0,20 µm   90%
    - dla Ra do   1,25 µm   70%
    - dla Ra do   6,30 µm   50%
    - dla Ra do 25,00 µm   30%

• grubość mocowanego przedmiotu:
  (badania zostały przeprowadzone dla płytek o wymiarach 20 x 20 mm wykonanych z żelaza armco)

• powierzchnia styku - dla uzyskania dobrego trzymania detale nie mogą być krótsze niż 3 mm i dodatkowo, w przypadku małych powierzchni należy je obstawiać płytkami pomocniczymi. Maksymalna siła mocowania w przeliczeniu na cm²  uzyskiwana jest dla elementów o powierzchni ok. 4 cm². Dalszy wzrost powierzchni detalu nie powoduje wzrostu siły mocowania. Ważna jest również równoległość stołu i mocowanego detalu gdyż każda nawet najmniejsza nierówność, powoduje spadek siły mocowania. Konstrukcja stołu umożliwia regenerację powierzchni roboczej poprzez jej zeszlifowanie do 5 mm grubości.

Poniżej przedstawiamy schematy wymiarowe stołów magnetycznych sinusowych prostokątne, dwustronnie uchylne  dostępnych w ofercie:
