Magnes — średnica ⌀2 mm, wysokość 4 mm — neodymowy (N38)

Od Cena Netto Cena Brutto
1 szt. 1.35 zł 1.66 zł
150 szt. 0.15 zł 0.18 zł
600 szt. 0.14 zł 0.17 zł
1500 szt. 0.13 zł 0.16 zł
4500 szt. 0.12 zł 0.15 zł
Ilość
Dostępna ilość: 6866 szt.

Magnes — średnica ⌀2 mm, wysokość 4 mm — neodymowy (N38)Magnes — średnica ⌀2 mm, wysokość 4 mm — neodymowy (N38)1,35 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

  • Symbol produktu: MW 2 X 4 / N38
Zadaj pytanie o produkt
Parametry użytkowe
Cechy
walcowy, okrągły, mały, mini
Średnica zewnętrzna
2 [mm] +0,1/-0,1
Wysokość
4 [mm] +0,1/-0,1
Kierunek magnesowania wzdłuż wymiaru
4 [mm] wysokości
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
~0,11 [kg]
Podaną wartość uzyskuje się przy prostopadłym odrywaniu magnesu od gładkiej, odpowiednio grubej blachy o wysokiej zawartości żelaza. Udźwig będzie mniejszy w przypadku: przesuwania magnesu (siła równoległa), chropowatej powierzchni, występowania powłok (farba, ocynk), zastosowania stali wysokowęglowej lub żeliwa, a także po podgrzaniu magnesu.
Max. temperatura pracy
≤ 80 [°C]
Wartość maksymalnej temperatury pracy magnesu zależy od tego, w jakim obwodzie magnetycznym zostanie umieszczony magnes, dlatego koniecznie polecamy samodzielne przetestowanie magnesu w konkretnych warunkach. Podgrzany magnes będzie miał mniejszą siłę przyciągania.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Powłoka
Nikiel (NiCuNi)
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Nie stosować w wodzie i środowisku wilgotnym.
Waga
0,09 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału N38 (w temp. 20ºC, dla współczynnika odmagnesowania N mniejszego niż 0,3)
Indukcja remanencji Br ok. 1,197 [T]
Koercja HcB ok. 842 [kA/m]
Koercja HcJ ok. 935 [kA/m]


Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla indukcji remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki itd. W korespondencji e-mail’owej prosimy wskazać wymagane minimalne wartości parametrów lub wartości parametrów magnetycznych mieszczące się w zadanym zakresie minimum-maksimum.

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.

Schemat udźwigu magnesu 2x4 mm - porównanie siły odrywania i zsuwania przy szczelinie 0.1 mm

Powyższa grafika przedstawia charakterystykę udźwigu magnesu neodymowego 2x4 mm w czterech przypadkach:

Przypadek 1: Maksymalny udźwig ~0,11 kg jest uzyskiwany przy prostopadłym odrywaniu od gładkiej powierzchni żelaznej blachy.
Przypadek 2: Wpływ szczeliny 0,1 mm powoduje spadek siły przyciągania do ~0,06 kg.
Przypadek 3: Siła przesuwna (na zsuwanie) jest około 5 razy mniejsza i wynosi ~0,02 kg.
Przypadek 4: Najmniej korzystne zastosowanie. Przy montażu pionowym (na zsuwanie) i szczelinie 0,1 mm udźwig bardzo spada.
Wymóg techniczny: Optymalne wyniki wymagają podłoża stalowego o grubości minimum 0,5 mm.

Parametry techniczne magnesu 2x4 mm - siła przyciągania między dwiema blachami i dwoma magnesami

Powyższa grafika przedstawia charakterystykę udźwigu magnesu neodymowego 2x4 mm w dalszych czterech przypadkach:

Przypadek 5: Układ dwustronny. Najwyższa siła osiągana przy umieszczeniu magnesu neodymowego 2x4 między dwiema blachami żelaznymi.
Przypadek 6: Układ dwustronny ze szczeliną. Magnes znajduje się pomiędzy dwoma balachami ale pomiędzy jedną blachą a magnesem występuje szczelina, co pozwala uzyskać ~0,08 kg.
Przypadek 7: Odrywamy dwa magnesy od siebie siłą działająca prostopadle do powierzchni biegunów. Siła wynosi około 0,11 kg.
Przypadek 8: W sytuacji analogicznej do przypadki nr 7 ale ze szczeliną siła wynosi ~ 0,08 kg.

Wymóg techniczny: Optymalne wyniki wymagają podłoża stalowego o grubości minimum 0,5 mm.

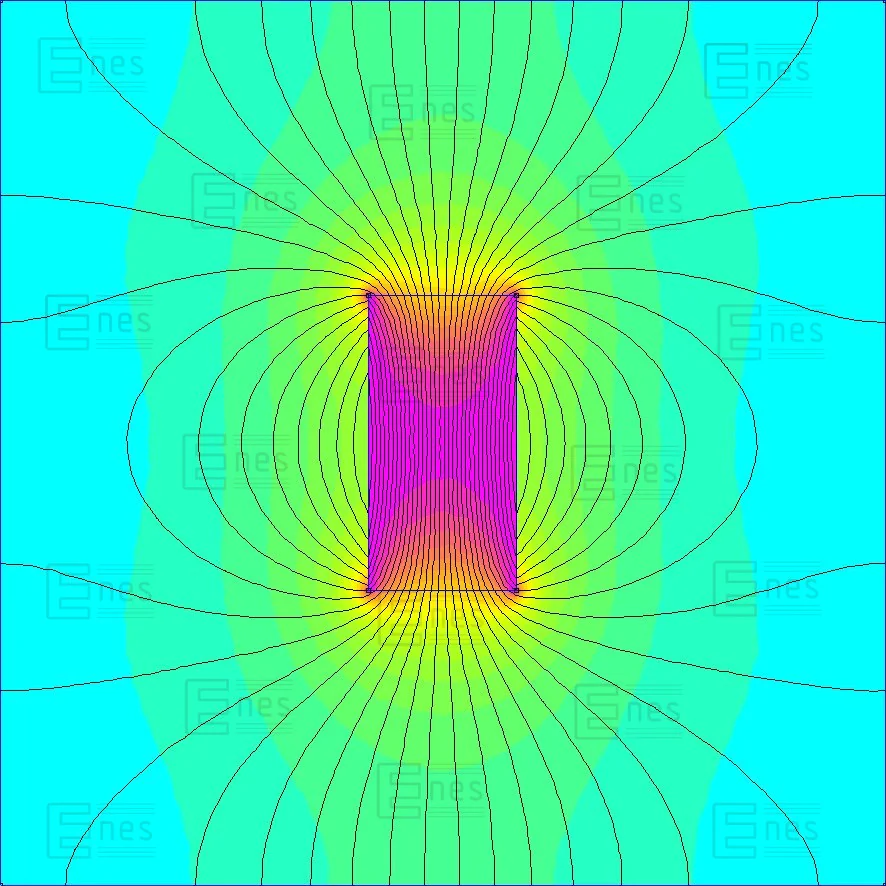

Schemat linii sił pola magnetycznego magnesu walcowego neodymowego 2 x 4 mm.

Schemat linii sił pola magnesu walcowego neodymowego 2x4. Kolorami zobrazowano zmiany natężenie pola magnetycznego wokół magnesu.

Mini magnes neodymowy 2x4

Mini magnes neodymowy, w kształcie walca o średnicy 2 mm i wysokości 4 mm waży tylko jedną dziesiąta grama. Jest wykorzystywany w automatyzacji i robotyzacji procesów produkcji we współpracy z różnego rodzaju czujnikami, także do eleganckich, drewnianych opakowań, oraz jako zwykły magnes do przytrzymywania kartek na tablicy. To tylko niektóre przykłady zastosowań, o których mówili nasi Klienci.

Został wykonany z typowego materiału magnetycznego o oznaczeniu N38 i posiada również typowy kierunek magnesowania, czyli osiowy, co powoduje, że staje się magnesem naprawdę uniwersalnym i można też powiedzieć o nim, że jest tani. Kilkanaście, czy też kilkadziesiąt groszy za sztukę nie stanowi bariery zakupowej.
