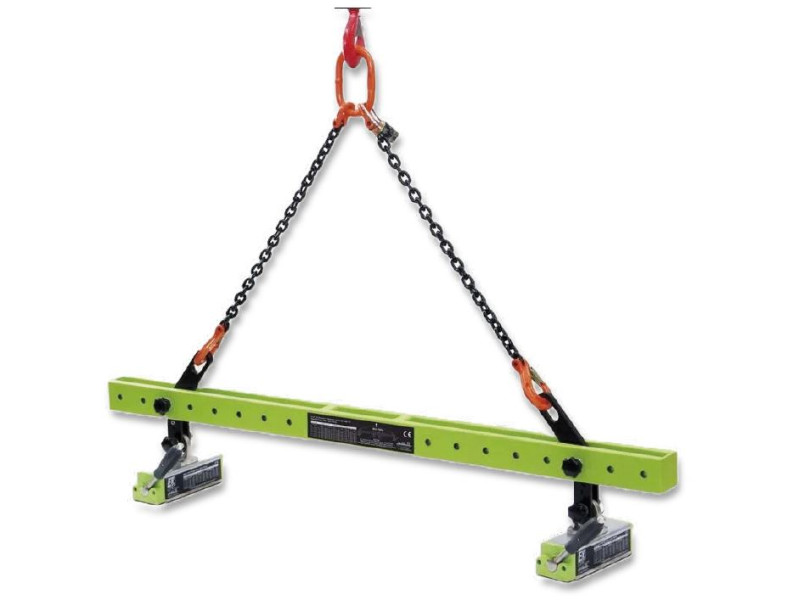

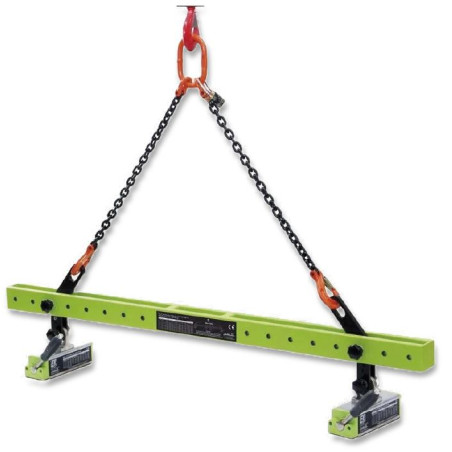

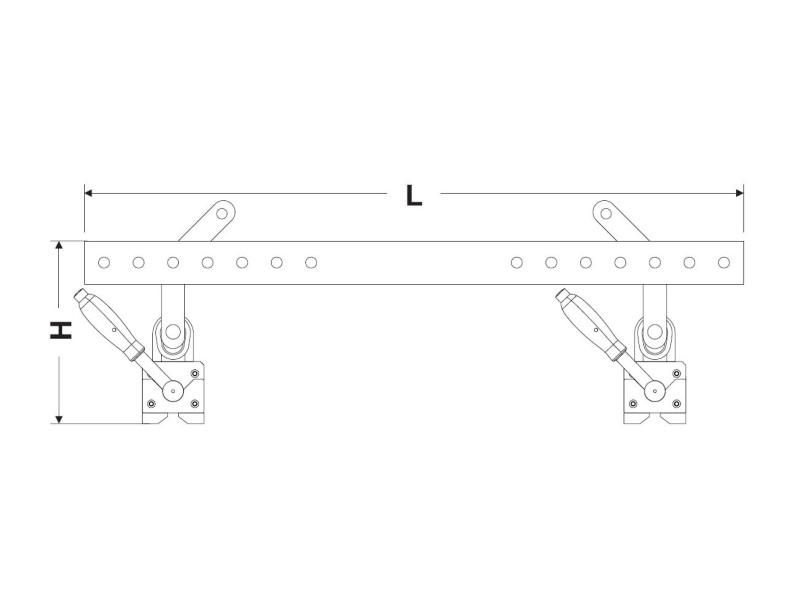

Magnetyczny uchwyt trawersowy FX-LT 2600

Magnetyczny uchwyt trawersowy FX-LT 2600

Udźwig maksymalny (obciążenie zrywające): >7800[kg] - współczynnik bezpieczeństwa dla prób statycznych wynosi 3,5 i jest zgodny z normą PN-EN 13155:2021-05 "Dźwignice - Bezpieczeństwo - Zdejmowalne urządzenia chwytające"

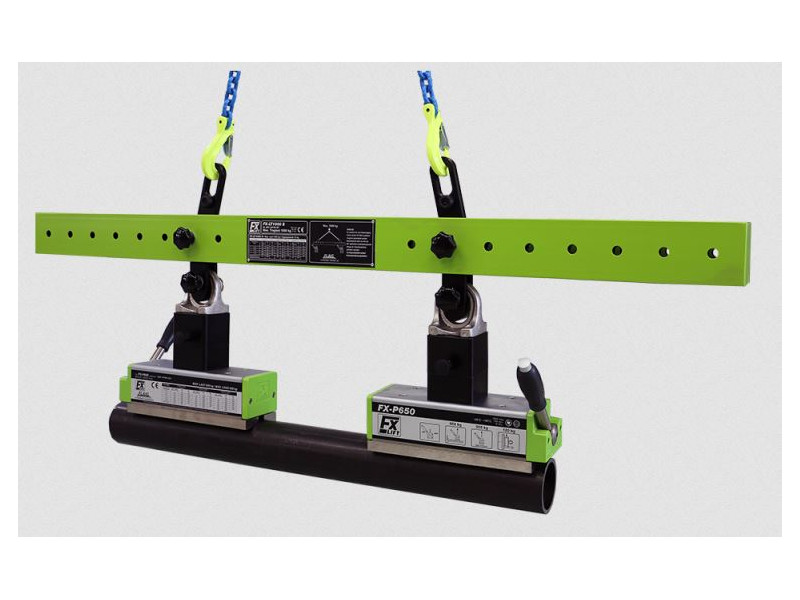

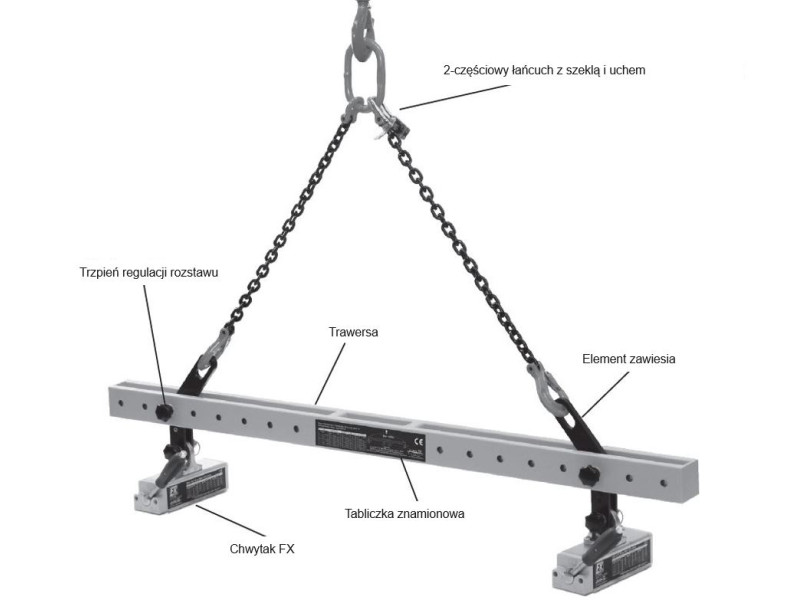

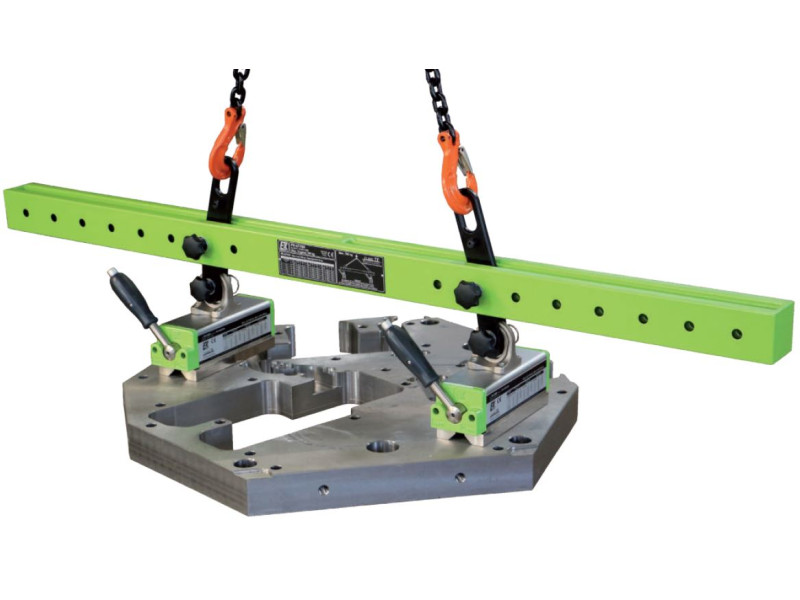

Magnetyczny uchwyt trawersowy FX-LT 2600 dzięki zastosowaniu dwóch chwytaków magnetycznych FX-1500 pozwala na podnoszenie i transportowanie niemal każdego elementu. Przy każdym chwytaku można zastosować urządzenie obrotowe dzięki któremu chwytaki będą umiejscowione w pozycji równoległej do trawersy. Szczególnie jest to przydatne do elementów z centralnym wycięciem, gdzie zastosowanie jednego chwytaka może być niebezpieczne ze względu na przesunięty środek ciężkości. Uchwyt FX-LT idealnie sprawdzi się również przy detalach o większej długości. Dzięki zastosowaniu dwóch chwytaków serii FX i regulowanym rozstawem niweluje się ugięcie przenoszonych elementów. Dodatkowo użycie dwóch chwytaków o mniejszym udźwigu sumarycznym niż jeden, pozwala na lepsze wykorzystanie przy elementach cienkich, gdzie grubość detalu wpływa na udźwig rzeczywisty. Łatwy montaż i demontaż chwytaków sprawia że chwytaki mogą być także wykorzystane pojedynczo, np. do przenoszenia mniejszych elementów. Stalowa konstrukcja trawersy jest całkowicie powlekana proszkowo.

NIE STOSOWAĆ SYSTEMÓW DO ŁADUNKÓW CIĘŻSZYCH NIŻ UDŹWIG NOMINALNY CHWYTAKÓW !

Chwytaki magnetyczne (podnośniki) są to obwody magnetyczne wykonane z wykorzystaniem magnesów trwałych. Służą do podnoszenia i przenoszenia ciężkich elementów z żelaza i stali magnetycznych. Urządzenia te nie wymagają żadnego zewnętrznego ani wewnętrznego zasilania. Włączanie i rozłączanie pola magnetycznego następuje w wyniku przestawienia ręcznej dźwigni. Pole magnetyczne chwytaków jest wytwarzane przez spiekane magnesy neodymowe najnowszej generacji. Dzięki swoim niewielkim rozmiarom i stosunkowo małej wadze są bardzo wygodne i łatwe w obsłudze. Znajdują zastosowanie w składach stali, fabrykach, magazynach, warsztatach, dokach i wszędzie tam, gdzie mogą być pomocne przy przenoszeniu blach, płyt, profili, prętów i innych dużych żelaznych elementów.

Rzeczywisty udźwig FX-LT zależy od następujących czynników:

• rodzaju użytego chwytaka FX,
• grubości i kształtu podnoszonych elementów

• (dla każdego chwytaka (podnośnika) podana jest zależność udźwigu od grubości podnoszonych elementów).


Elementy zbyt cienkie mogą być przyciągane słabo ponieważ pole magnetyczne chwytaka nie jest w pełni wykorzystane. Bardzo cienką blachę nasyca już niewielka część pola magnetycznego, a pozostała część pola magnetycznego przenika poza blachę do otoczenia, nie wykorzystana. W takim przypadku obwód magnetyczny chwytaka nie jest optymalnie zamknięty. Ponadto cienkie elementy wyginają się i ich powierzchnia styku z chwytakiem staje się liniowa, przez co siła udźwigu gwałtownie się zmniejsza. Najlepszą wydajność udźwigu uzyskuje się dla odpowiednio grubych elementów, które prawidłowo zamykają obwód magnetyczny wykorzystując całe pole magnetyczne chwytaka.

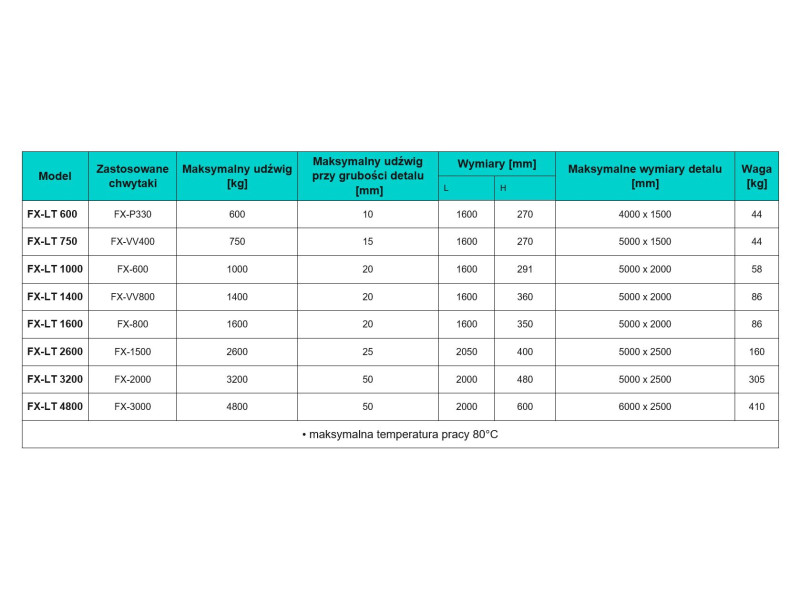

W poniższej tabeli podano optymalną grubość stali (dla której wydajność udźwigu to 100%).

• wielkości szczeliny powietrznej między powierzchnią chwytaka a podnoszonym elementem.


Udźwig jest uzależniony od szczeliny powietrznej pomiędzy nabiegunnikami (stopą) chwytaka a podnoszonym elementem. Jeśli chropowatość powierzchni ładunku Ra będzie mniejsza od 6,3 μm, to nie będzie szczeliny powietrznej przy powierzchni chwytaka i wydajność udźwigu nie spadnie. Taki przypadek ma miejsce dla bardzo czystej, płaskiej i wyszlifowanej powierzchni. Jeśli chropowatość powierzchni podnoszonych materiałów Ra będzie większa od 6,3 μm, to szczelina miedzy chwytakiem a podnoszonym elementem powinna być uwzględniona.
Dla zardzewiałych powierzchni po walcowaniu można przyjąć szczelinę w przedziale (0,1-0,3 mm), natomiast dla nierównych porowatych powierzchni szczelinę szacuje się w przedziale (0,3-0,5 mm).

• gatunku podnoszonej stali


(im większa zawartość żelaza, tym większy udźwig: współczynnik wydajności udźwigu dla stali niskowęglowych to 1,00 ; dla stali wysokowęglowych - 0,90; dla stali niskostopowych - 0,75; dla żeliwa 0,50),

Rozmaite materiały ferromagnetyczne w różny sposób oddziałują z magnesem (mają inne własności magnetyczne). Jedne przyciągane są silniej, a inne słabiej. Zależy to od struktury i składu chemicznego materiału. Dla przykładu czyste żelazo (Armco) przyciągane jest silniej niż stale węglowe, a stale węglowe silniej niż żeliwo.

• temperatury otoczenia i temperatury podnoszonego elementu (nie może być wyższa niż 80^oC).


W chwytakach magnetycznych źródłem pola magnetycznego są spiekane magnesy neodymowe. Odnośnie magnesów neodymowych współczynnik temperaturowy dla indukcji remanencji Br wynosi około -0,12 %/^o[C] a współczynnik temperaturowy koercji -0,6 %/^o[C]. Ujemne współczynniki temperaturowe oznaczają, że w temperaturze wyższej od pokojowej magnesy neodymowe są trochę "słabsze".

Do każdego uchwytu magnetycznego FX-LT dołączamy:

• 5-letnią gwarancję,
• deklarację zgodności "CЄ",
• protokół pomiaru udźwigu,
• instrukcję obsługi w j. polskim,
• skróconą/stanowiskową instrukcję obsługi.

Zapewniamy, oferujemy:

• coroczne przeglądy, badania udźwigu chwytaków potwierdzone stosownym świadectwem,
• serwis,
• części zamienne,
• doradztwo
