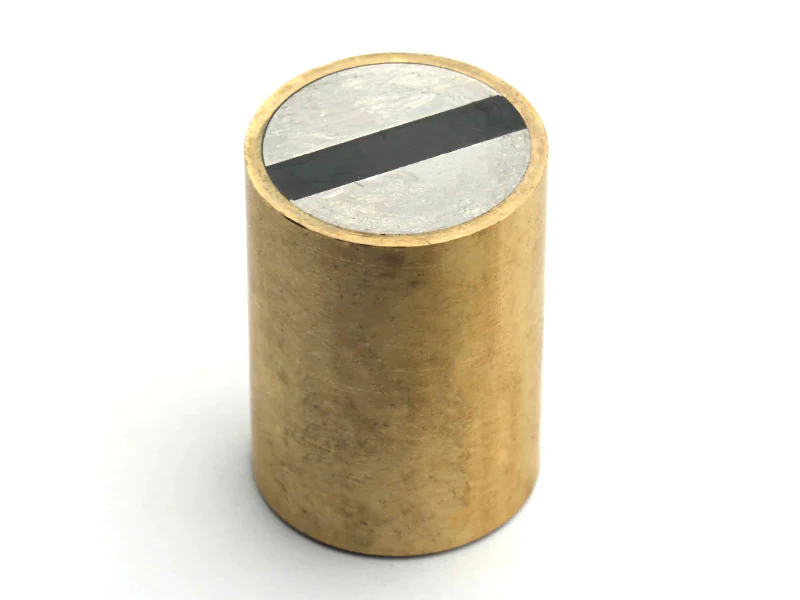

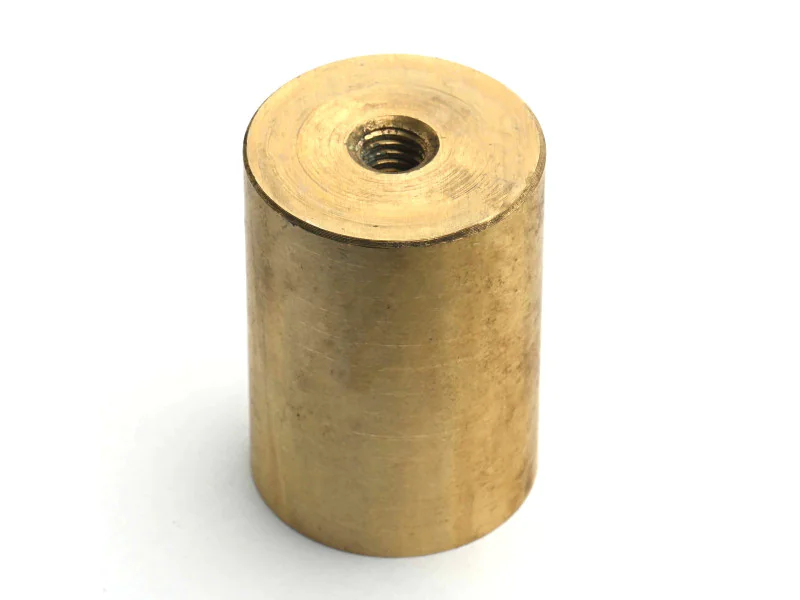

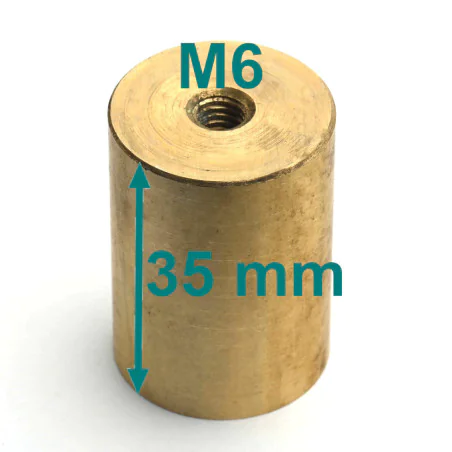

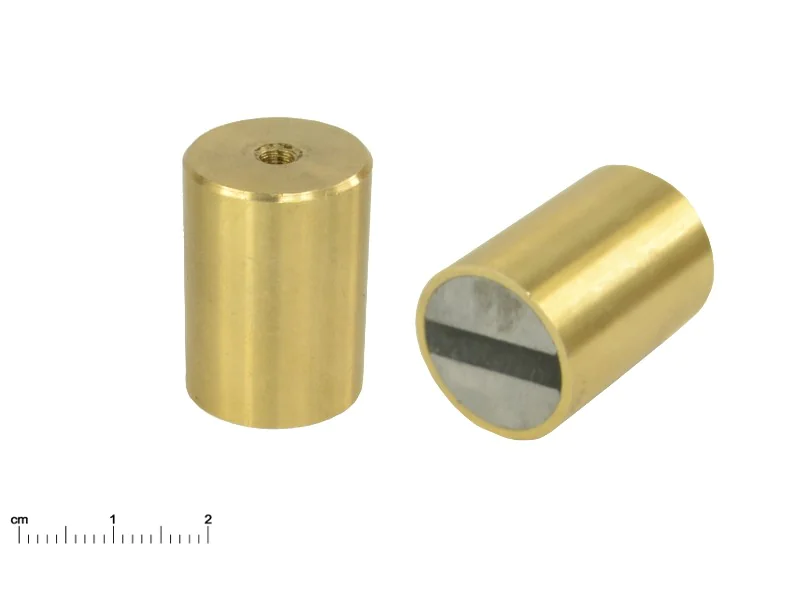

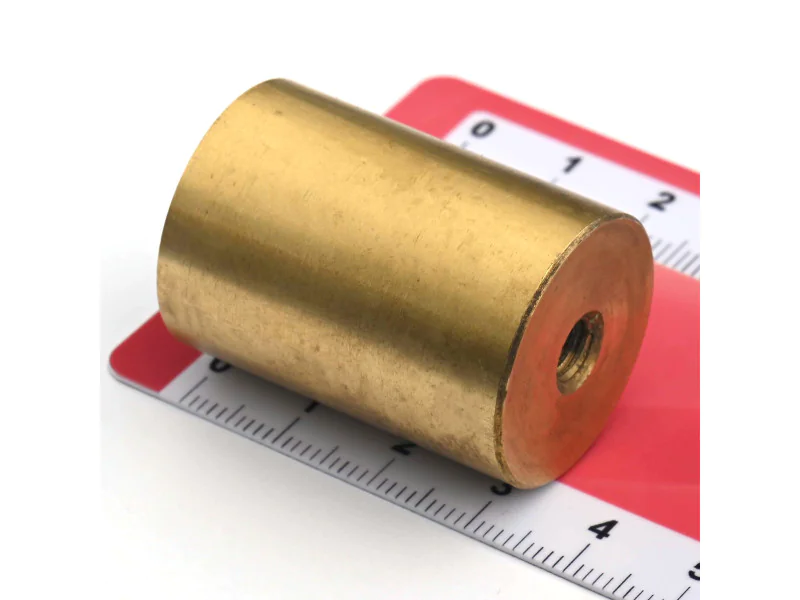

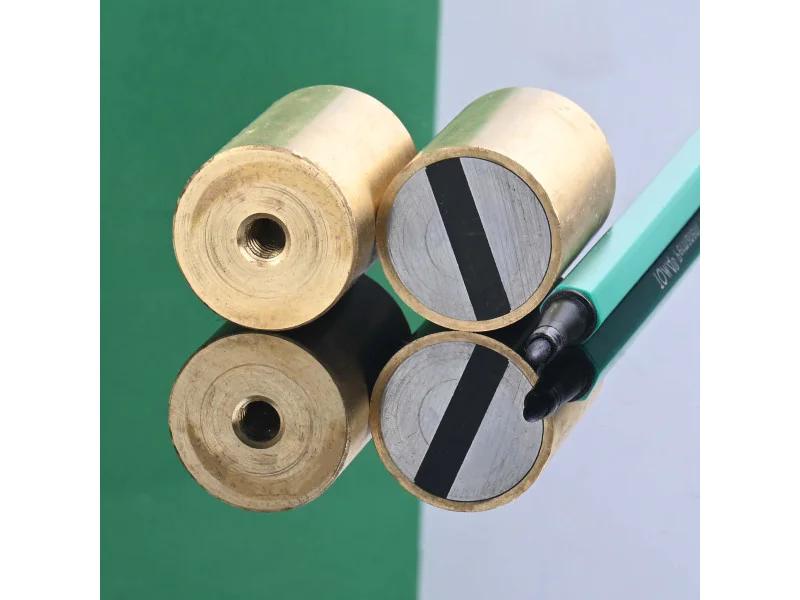

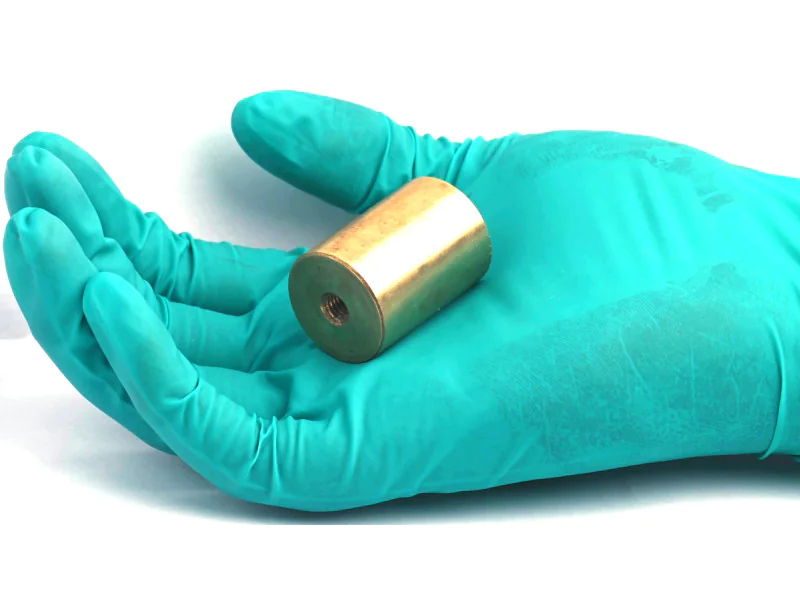

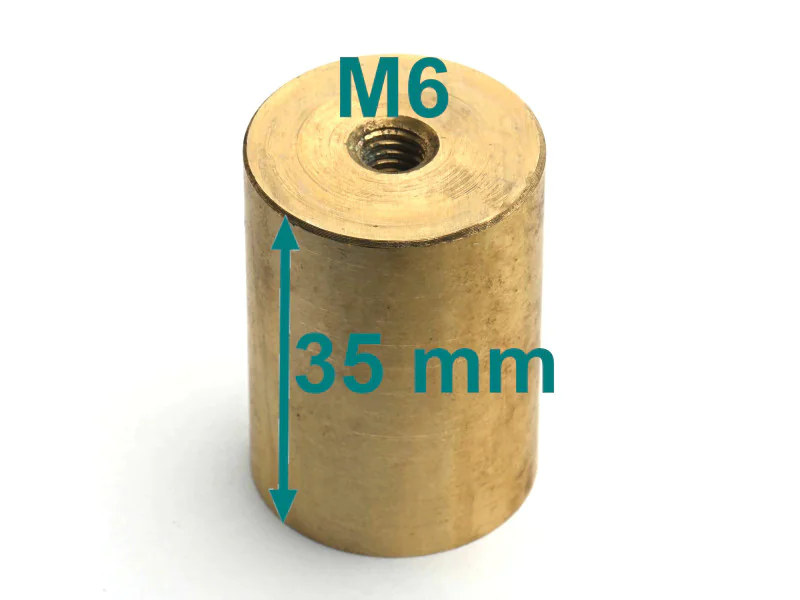

Magnes w obudowie mosiężnej, średnica ⌀25 mm, gwint wewn. M6, wys. 35 mm, neodymowy
  • Magnes w obudowie mosiężnej, średnica ⌀25 mm, gwint wewn. M6, wys. 35 mm, neodymowy
  • Magnes w obudowie mosiężnej, średnica ⌀25 mm, gwint wewn. M6, wys. 35 mm, neodymowy - 002
  • Magnes w obudowie mosiężnej, średnica ⌀25 mm, gwint wewn. M6, wys. 35 mm, neodymowy - 003

Magnes w obudowie mosiężnej, średnica ⌀25 mm, gwint wewn. M6, wys. 35 mm, neodymowy

Magnes w obudowie mosiężnej, średnica ⌀25 mm, gwint wewn. M6, wys. 35 mm, neodymowyMagnes w obudowie mosiężnej, średnica ⌀25 mm, gwint wewn. M6, wys. 35 mm, neodymowy23,90 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 23.90 zł 29.40 zł
8 szt. 21.25 zł 26.14 zł
30 szt. 17.71 zł 21.78 zł

Najniższa cena z 30 dni przed obniżką: 31.07 zł netto (38.22 zł brutto)

Ilość
Dostępna ilość: 239 szt.

Symbol produktu: UM 25 mosiądz X 35 / M6 / N - uchwyt magnetyczny

Zadaj pytanie o produkt
Parametry użytkowe
Średnica zewnętrzna
25 [mm]
Wysokość
35 [mm]
Typ gwintu
wewnętrzny, M6
Udźwig maksymalny
45 [kg]
Max. temperatura pracy
≤ 80 [°C]
Obudowa
mosiężna
Waga
133,7 [g]

Udźwig maksymalny: ~ 45,0 [kg]

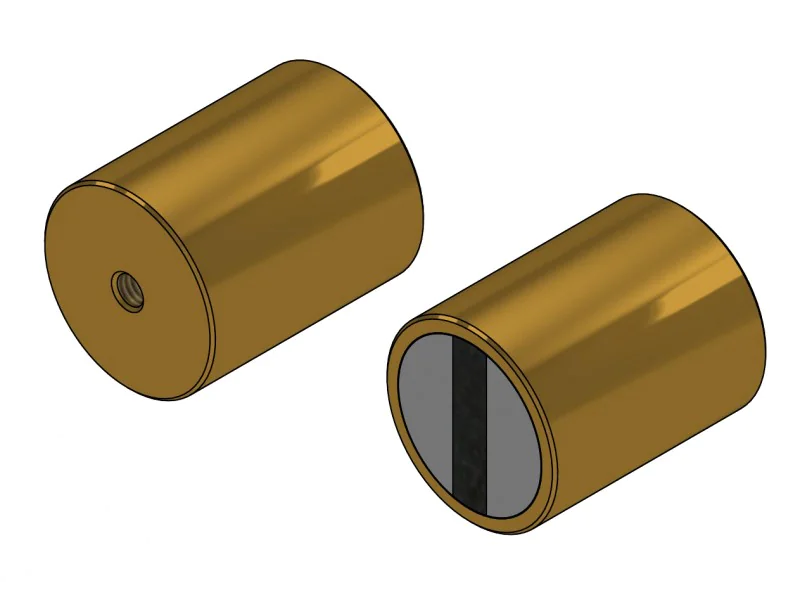

Uchwyty magnetyczne w obudowie mosiężnej to proste obwody magnetyczne złożone z magnesu i dwóch nabiegunników. W związku z tym, że w uchwytach magnetycznych wykorzystane są oba bieguny magnesu (jeden nasyca polem magnetycznym jeden nabiegunnik, a drugi nasyca drugi nabiegunnik), charakteryzują się one stosunkowo dużym udźwigiem przy ograniczonym zasięgu działania.

W tym uchwycie magnetycznym zastosowano magnes neodymowy. Maksymalna temperatura pracy dla uchwytów magnetycznych z magnesami neodymowymi wynosi 80°[C].

Podany udźwig jest udźwigiem maksymalnym zmierzonym w warunkach optymalnych, to znaczy: z użyciem jako zwory magnetycznej blachy ze stali niskowęglowej (St3S) o grubości 10 [mm], o gładkiej powierzchni, przy zerowej szczelinie, przy prostopadłym działaniu siły, w temperaturze pokojowej.

Uwaga: podawany udźwig jest wartością wyłącznie porównawczą.

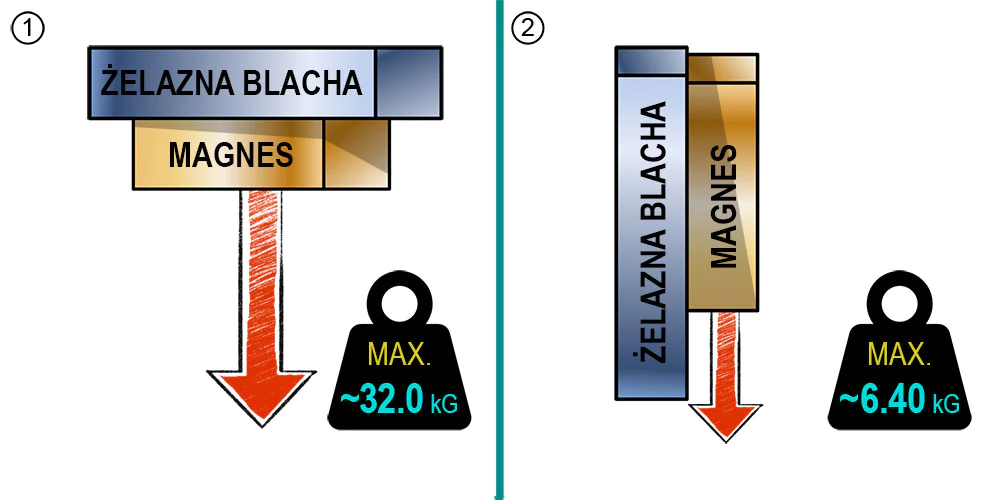

Rzeczywisty udźwig zależy od następujących czynników:

  • szczeliny pomiędzy uchwytem magnetycznym a zworą magnetyczną (w pewnych warunkach nawet bardzo mała szczelina np. 0,5 [mm] może spowodować spadek udźwigu o połowę)
  • materiału, z którego jest wykonana zwora magnetyczna (im większa zawartość węgla w stali tym mniejszy udźwig)
  • powierzchni zwory (im gładsza powierzchnia tym większy udźwig)
  • kierunku działania siły odrywającej (największy udźwig uzyskujemy przy prostopadłym działaniu siły odrywającej)
  • grubości zwory magnetycznej (zwora nie może być zbyt cienka, ponieważ część strumienia magnetycznego nie jest wykorzystana do zamknięcia obwodu)
  • temperatury pracy (im wyższa temperatura tym mniejszy udźwig).

Zasadniczo polecamy samodzielne sprawdzenie uchwytu magnetycznego w konkretnych warunkach pracy.

Ciężar uchwytu: 133,7 [g]

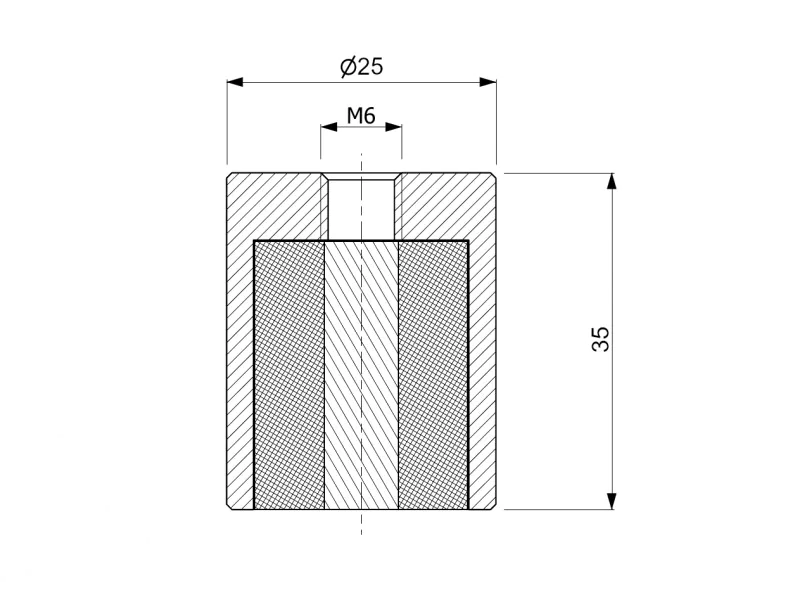

W załączniku znajduje się zwymiarowany szkic uchwytu magnetycznego.
