Magnes samoprzylepny, płytkowy — dł. 30 mm, szer. 10 mm, wys. 1 mm — klej 3M — neodymowy
- Długość
- 30 [mm] +0,1/-0,1
- Szerokość
- 10 [mm] +0,1/-0,1
- Wysokość
- 1 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 1 [mm]
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N38
- Udźwig maksymalny
- 1,05 [kg]
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,07 [T]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- NiCuNi z klejem 3M 467MP
- Z powłoką klejową
- tak
- Waga
- 2,3 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N38
| Indukcja remanencji Br | 1,21 - 1,25 [T] |
| Koercja HcB | min. 899 [kA/m] |
| Koercja HcJ | min. 955 [kA/m] |
| Gęstość energii magnetycznej (BH)max | 286 - 302 [kJ/m3] |
| Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu. |
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |
Magnes samoprzylepny, płytkowy — wymiary 30x10x1 mm — klej 3M — materiał neodymowy (N38)
Wymiary:
Długość: 30 mm
Szerokość: 10 mm
Grubość: 1 mm
Udźwig:
1,05 kg
Kształt magnesu:
To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on kwadratowy, prostokątny.
Cechy magnesu:

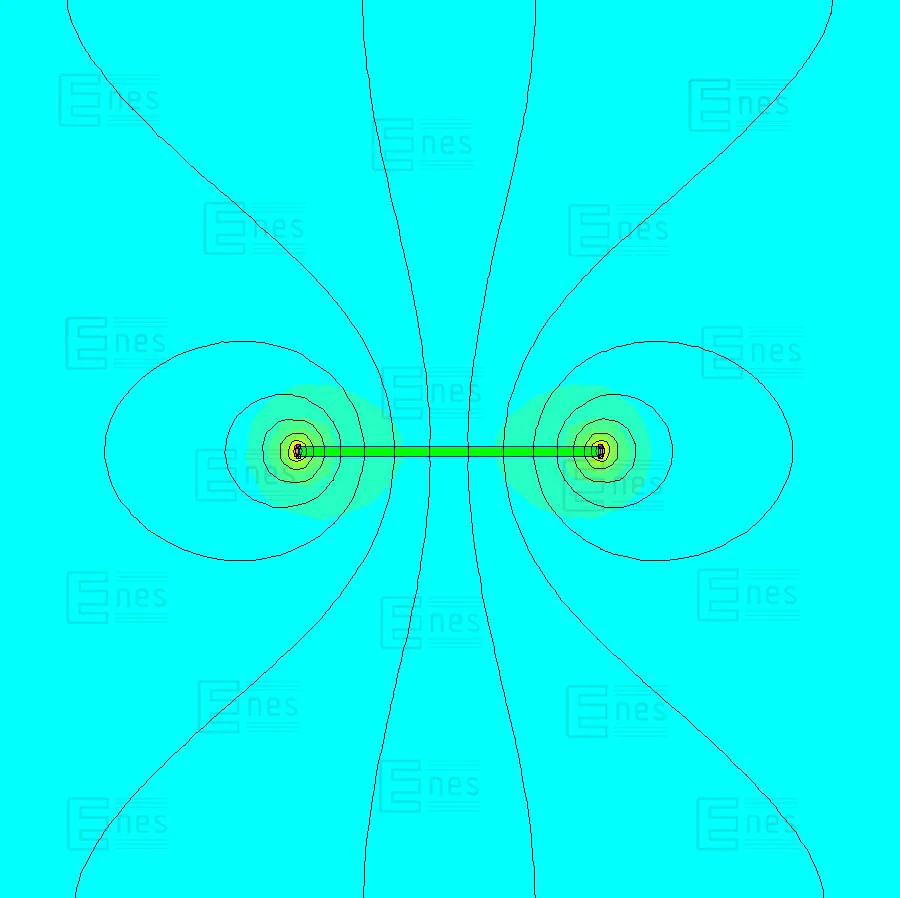

Jest to cienki i mocny magnes neodymowy, a przede wszystkim samoprzylepny. Posiada doskonały klej 3M 467MP. Jest bardzo łatwy do przyklejenia po zdjęciu zabezpieczającej klej zrywki. Najważniejsze cechy tego magnesu to wysoka indukcja remanencji, duża siła oderwania i przyciągania, oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Jest to magnes trwały (stały). Kierunek magnesowania wzdłuż wysokości (grubości) oznacza, że podczas magnesowania linie sił pola magnetycznego były prostopadłe do płaszczyzny wyznaczonej przez długość i szerokość, która stała się biegunem magnetycznym.
Zastosowanie:
Magnesy z klejem są wykorzystywane w przemyśle reklamowym do gadżetów, do zamknięć teczek, segregatorów, pudełek oraz wszędzie tam gdzie trzeba szybko zamontować magnes.
