- Producent
- Enes Magnesy
- Średnica zewnętrzna
- 190 [mm]
- Wysokość
- 46 [mm]
- Średnica wałków magnetycznych
- 32, 25 [mm]
- Typ magnesu
- neodymowy
- Maksymalna indukcja magnetyczna na powierzchni roboczej
- 0,65 [T]
- Pole powierzchni przesypu
- 136,3 [cm2]
- Ilość wałków magnetycznych
- 3
- Biegunowość
- bieguny obwodowe
- Max. temperatura pracy
- ≤ 80 [°C]
- Obudowa
- stal kwasoodporna, AISI 304 / EN 1.4301, dopuszczona do kontaktu z żywnością
- Jednopoziomowy
- tak
- Przesypowy
- tak
- Do montażu w rurociągu
- tak
- Do montażu w kanale
- tak
- Zasypowy
- tak
- Praca w układach o przepływie materiału oczyszczanego
- grawitacyjnym, wymuszonym
- Waga
- 1.5 [kg]
Parametry użytkowe
Separacyjne ruszty magnetyczne służą do wychwytywania elementów magnetycznie miękkich (stalowe opiłki, śruby, gwoździe itp.) z materiałów sypkich (proszki, granulaty, ziarna). Mogą być stosowane w przemyśle spożywczym (wersja wykonana w obudowie ze stali kwasoodpornej OH18N9(1.4301)(304), a także w przetwórstwie tworzyw sztucznych, recyclingu, ceramice i wielu innych.

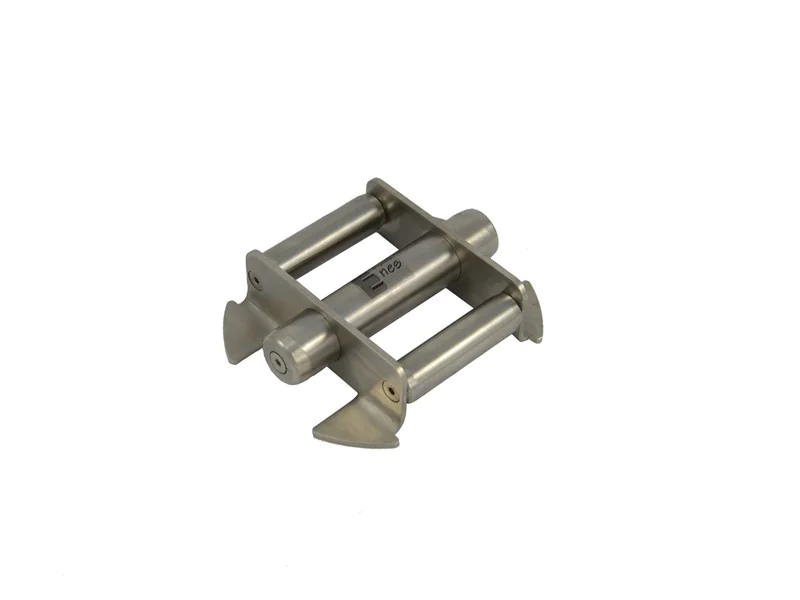

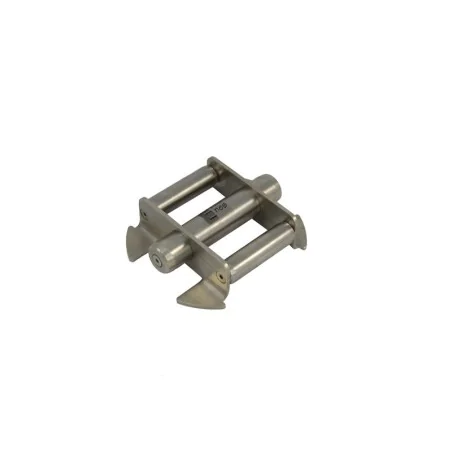

Ruszt magnetyczny zawiera obwód magnetyczny z magnesów neodymowych. Magnetycznie czynna jest powierzchnia trzech wbudowanych w separator wałków magnetycznych środkowego o średnicy 32 mm i bocznych o średnicy 25 mm. Przestrzeń pomiędzy wałkami jest całkowicie wypełniona polem magnetycznym, co przy wysokiej indukcji magnetycznej na powierzchni wałków daje najwyższą skuteczność wychwytywania.
Wyrób nie jest wodoodporny. Nie należy go stosować w kontakcie z wodą (i innymi płynami na bazie wody) ani w środowisku o dużej wilgotności.
Na zamówienie wykonujemy separatory magnetyczne o dowolnie wybranych wymiarach oraz wodoszczelne. Parametry magnetyczne, zasięg działania i wymiary dobierane są zgodnie z wymaganiami Klientów.
Indukcja magnetyczna nad biegunami środkowymi, na powierzchni rury osłonowej wałka magnetycznego środkowego wynosi min. 0,750 [T] a nad biegunami środkowymi, na powierzchni rury osłonowej wałków bocznych wynosi min. 0,650 [T].
W ruszcie magnetycznym zastosowano spiekane magnesy neodymowe. Maksymalna temperatura pracy dla separatorów magnetycznych z magnesami neodymowymi wynosi ok. 80o[C].
Produkt przeznaczony do pracy pod ciśnieniem atmosferycznym.
Uwaga! Nieostrożne obchodzenie się z urządzeniem może spowodować obrażenia rąk!
Ciężar rusztu wynosi: ~1,5 [kg]

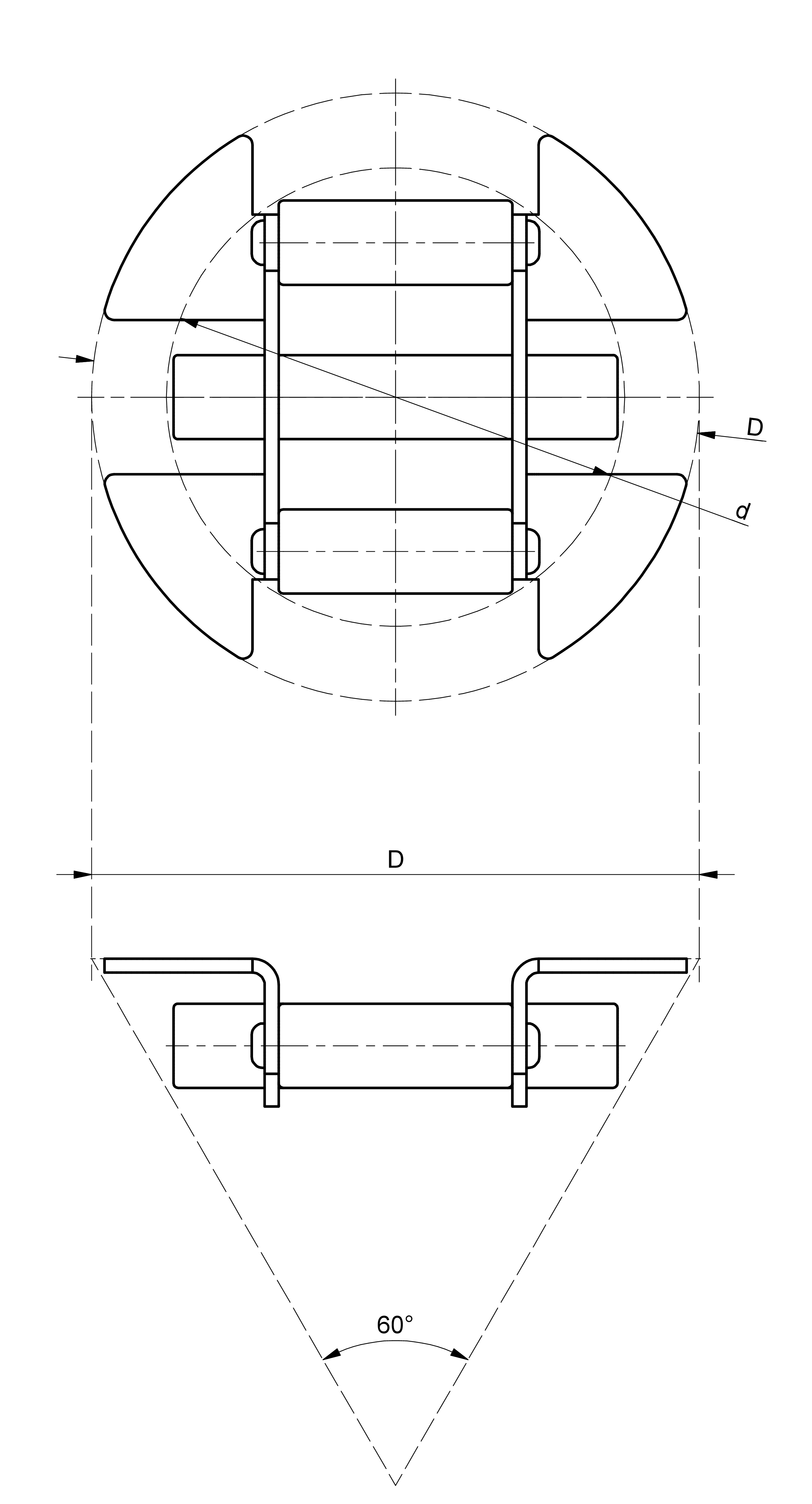

W poniższej tabeli znajduje się pełna oferta produkowanych przez nas rusztów do leja o kącie zasypu 60º (inne wymiary na życzenie klienta):
|
Nazwa rusztu magnetycznego
|
Średnica zewnętrzna
D [mm]
|
Średnica na wysokości osi wałków d [mm]
|
Wysokość rusztu [mm] | Ilość wałków [szt.] | Indukcja magnetyczna na powierzchni wałka [T] | Maksymalna temperatura pracy rusztu [ºC] | Waga rusztu [kg] |
| fi 130/100 |
130
|
100 | 33 | 3 x ø18 | 0,540 | 80 | 0,5 |
| fi 160/125 | 160 | 125 | 50 | 2 x ø18 1 x ø25 |
0,540 0,650 |
80 | 0,8 |
| fi 190/150 |
190
|
150 | 50 | 2 x ø25 1 x ø32 |
0,650 0,750 |
80 | 1,5 |
| fi 240/200 |
240
|
200 | 50 | 3 x ø32 | 0,750 | 80 | 2,7 |
| fi 280/240 |
280
|
240 | 50 | 4 x ø32 | 0,750 | 80 | 3,8 |
| fi 340/290 | 340 | 290 | 50 | 5 x ø32 | 0,750 | 80 | 6,0 |
| fi 390/350 |
390
|
