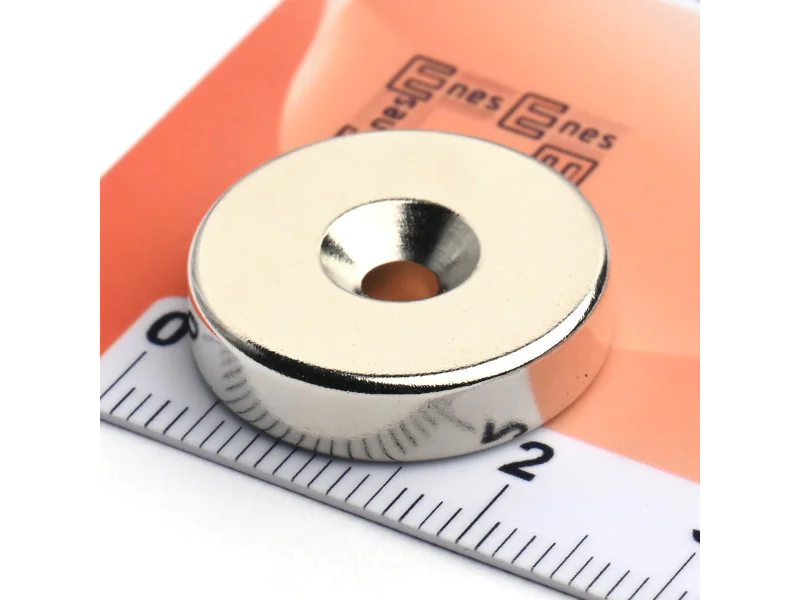

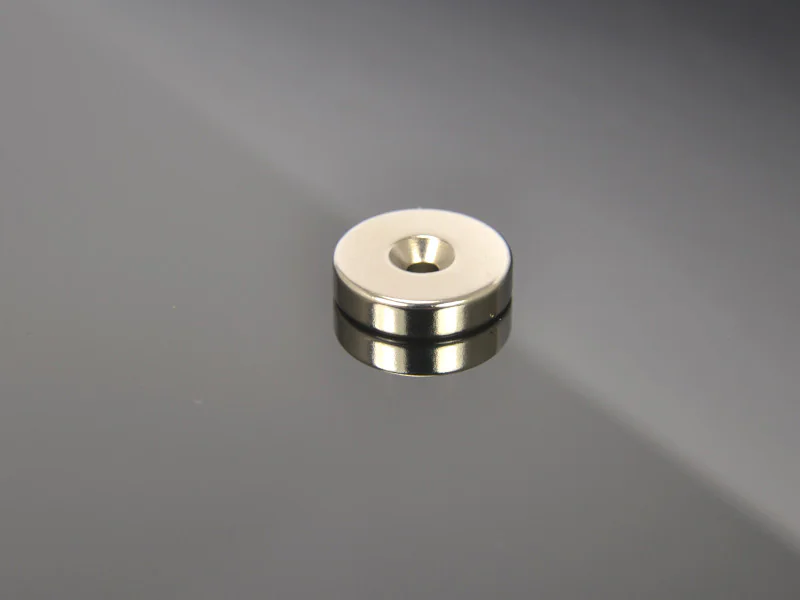

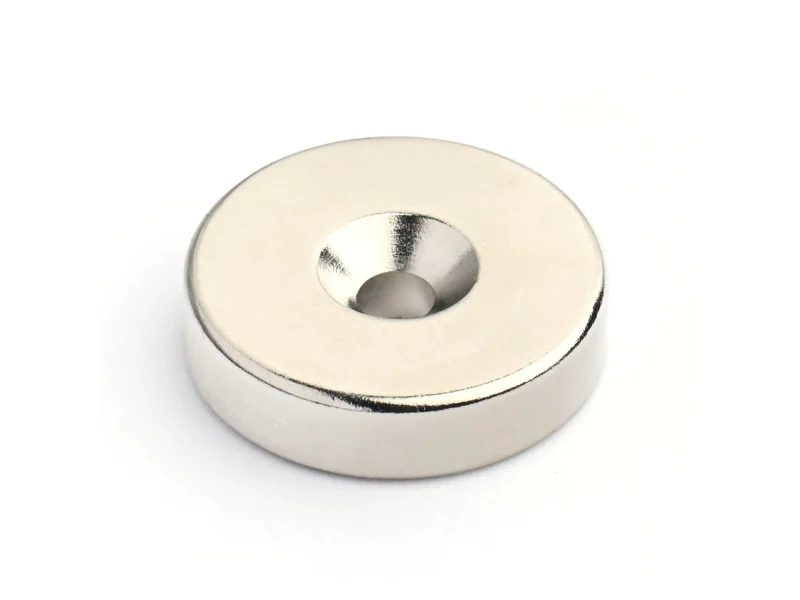

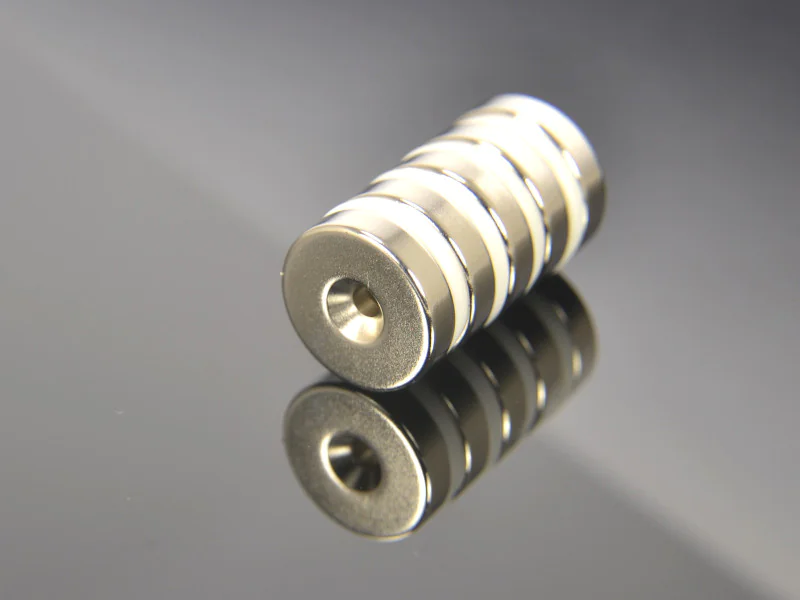

Magnes okrągły, pod wkręt — średnica ⌀20 mm, ⌀7,2/⌀3,6 mm, wys. 5 mm — neodymowy (N42)
- Średnica zewnętrzna
- 20 [mm] +0,1/-0,1
- Wysokość
- 5 [mm] +0,1/-0,1
- Średnica fazy pod łeb śruby
- 7,2 [mm] +0,1/-0,1
- Średnica wewnętrzna
- 3,6 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 5 [mm]
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N42
- Udźwig maksymalny
- 7,30 [kg]
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,35 [T]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Waga
- 12 [g]
Parametry użytkowe

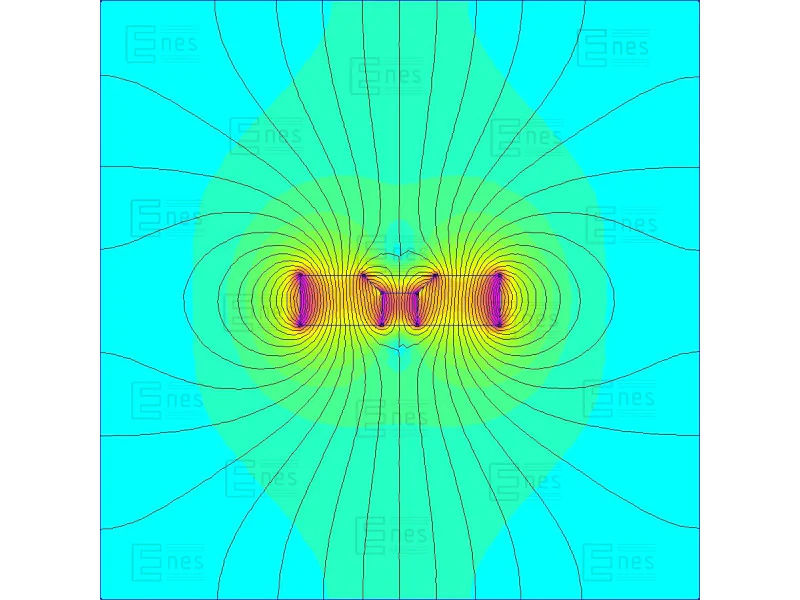

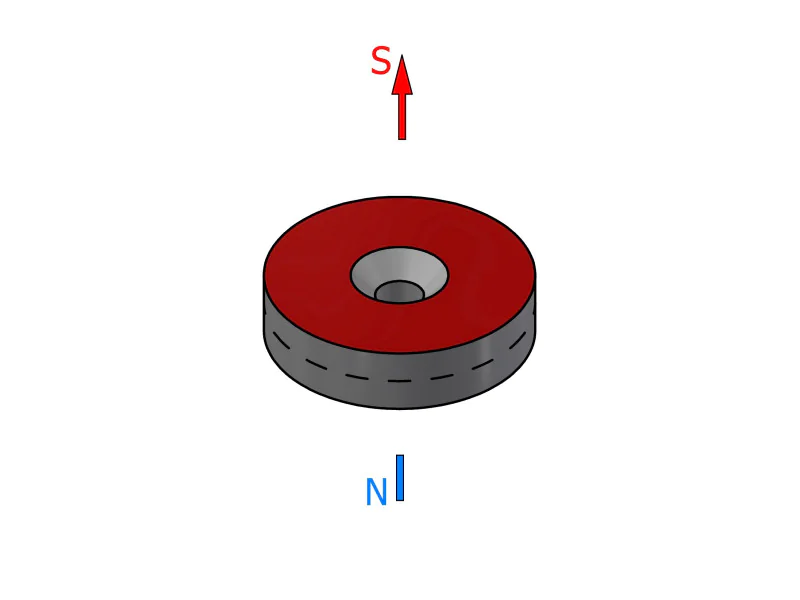

Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Udźwig mierzono wykorzystując gładką blachę o optymalnej grubości przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą również spowoduje zmniejszenie udźwigu.
Maksymalna temperatura pracy magnesu, zależy od tego w jakim obwodzie magnetycznym zostanie umieszczony magnes. Dlatego polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6 %/°[C].
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N42
| Indukcja remanencji Br | ~1,28 [T] |
| Koercja HcB | min. 876 [kA/m] |
| Koercja HcJ | min. 955 [kA/m] |
| Własności magnetyczne materiału nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić ze względu na występującą niejednorodność materiału oraz ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z międzynarodową normą IEC 60404-5 tolerancja wyniku wynosi dla Br ±1%, dla HcB, HcJ ±2%. Magnes, który został poniklowany, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną na wynik pomiaru, nieznacznie zaniżając uzyskane wartości parametrów). |
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |
Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.
Magnes neodymowy, okrągły, z otworem pod wkręt — ⌀20 mm, ⌀7,2/⌀3,6 mm, wysokość 5 mm — neodymowy (N42)

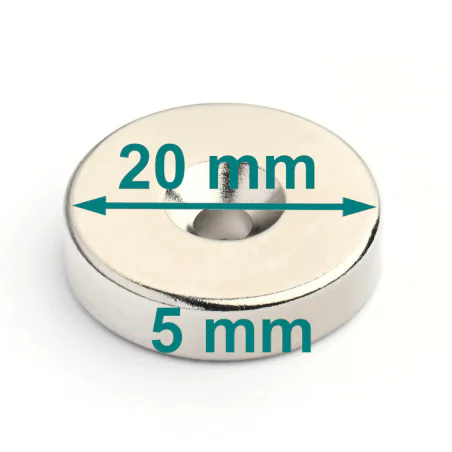

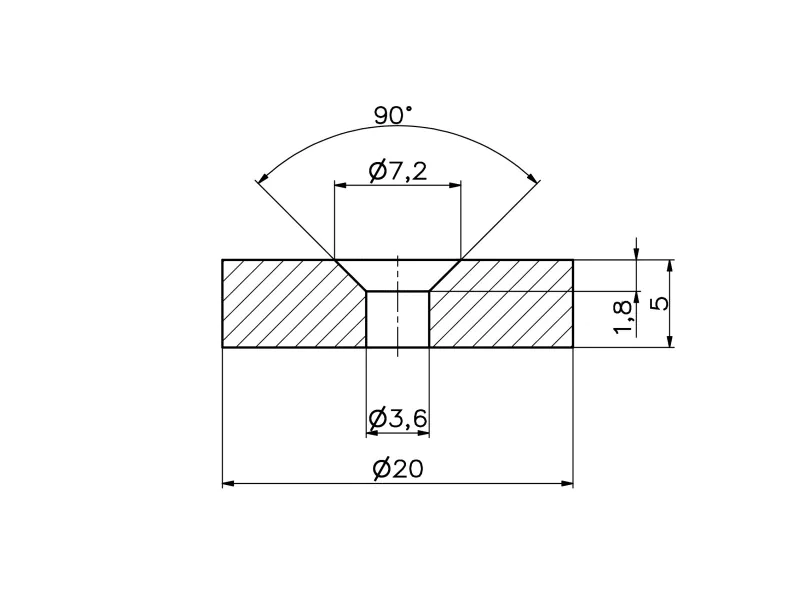

Wymiary:
Średnica zewnętrzna: 20 mm
Średnica fazy pod łeb śruby: 7,2 mm
Średnica wewnętrzna: 3,6 mm
Wysokość: 5 mm
Udźwig:
~7,3 kg
Kształt:

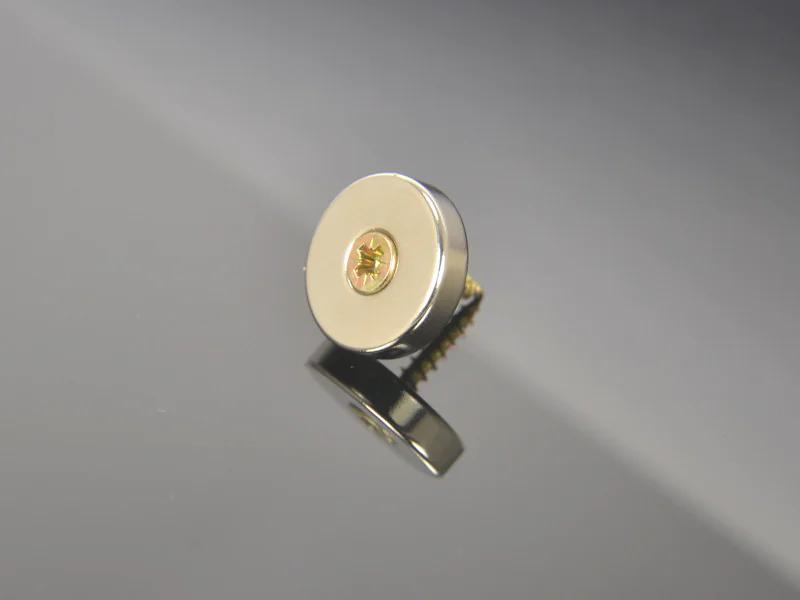

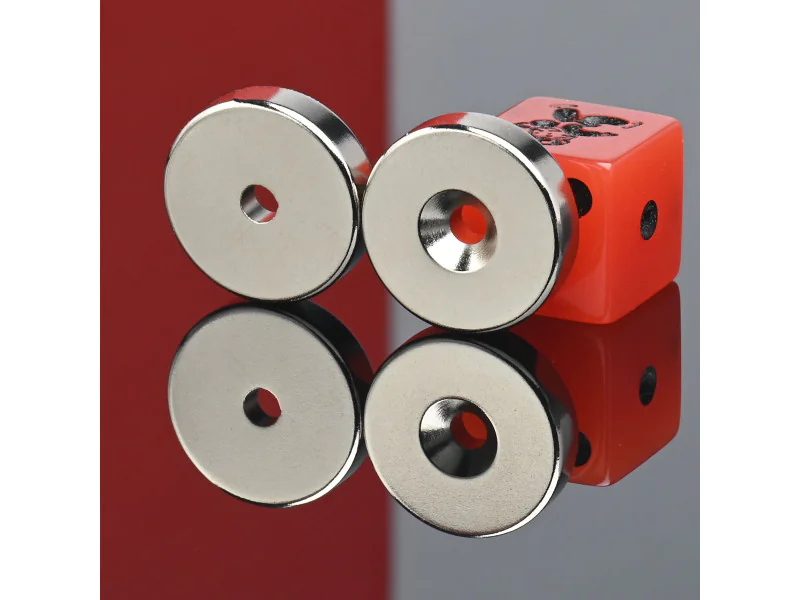

To jest magnes pierścieniowy, okrągły z dziurką, pierścień, okrągły z otworem pod wkręt, pod śrubkę, fazowany otwór ułatwia montaż za pomocą śruby lub wkrętu ze stożkowym łbem.
Cechy magnesu:
Jest to silny i mocny magnes neodymowy, z otworem pod wkręt, z otworem pod śrubę, z otworem fazowanym pod stożkowy łeb śruby, z rozwiertem pod łeb śruby, wkrętu, magnes do przykręcenia, przykręcany. Posiada wyznaczony kierunek magnesowania wzdłuż wysokości. Jest dwubiegunowy czyli dwustronny. Został zabezpieczony antykorozyjnie poprzez niklowanie. Ma doskonałe tolerancje wymiarowe: +0,1/-0,1 mm. Cechuje się dużą siłą oderwania i przyciągania oraz wysokim udźwigiem. Oczywiście jak na swoją wielkość. Można o nim powiedzieć, że jest to magnes stały (trwały), ponieważ ma nie tylko wysoką indukcję ale i koercję. Zastosowanie magnesów neodymowych umożliwia miniaturyzację wielu przedmiotów i urządzeń. Niewątpliwie stanowi to o ich innowacyjności.
Maksymalna temperatura pracy typowych magnesów neodymowych wynosi nie więcej niż 80 stopni Celsjusza. Powyżej tej temperatury tracą swoje własności magnetyczne.
Zastosowanie:
Magnes do metalu zawierającego żelazo przyciąga się każdym biegunem, a magnes do magnesu również się przyciągnie, pod warunkiem, że będą do siebie skierowane różnymi biegunami. Te same bieguny magnetyczne odpychają się. Można te właściwości wykorzystać do przytrzymywania i zabezpieczenia, amortyzowania, np. drzwi w szafie. Czyli jako swego rodzaju odbojnia lub hamulec. Można także użyć magnesy do wykonania sprzęgła magnetycznego. Odpychanie się magnesów jest rzadziej wykorzystywane niż przyciąganie.
