Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38)
  • Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38)
  • Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38) - 002
  • Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38) - 003
  • Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38) - 004

Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38)

Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38)Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38)8,65 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 8.65 zł 10.64 zł
4 szt. 6.15 zł 7.56 zł
15 szt. 5.01 zł 6.16 zł
40 szt. 4.80 zł 5.90 zł
100 szt. 4.73 zł 5.82 zł
Produkt niedostępny

Symbol produktu: MPL 42 X 20 X 3 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Długość
42 [mm] +0,1/-0,1
Szerokość
20 [mm] +0,1/-0,1
Wysokość
3 [mm] +0,1/-0,1

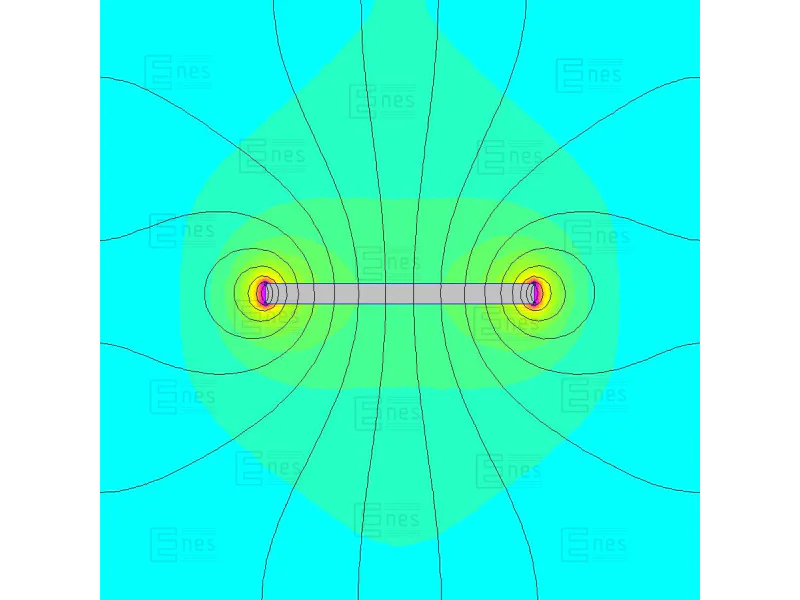

Kierunek magnesowania wzdłuż wymiaru
3 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
6,1 [kg]

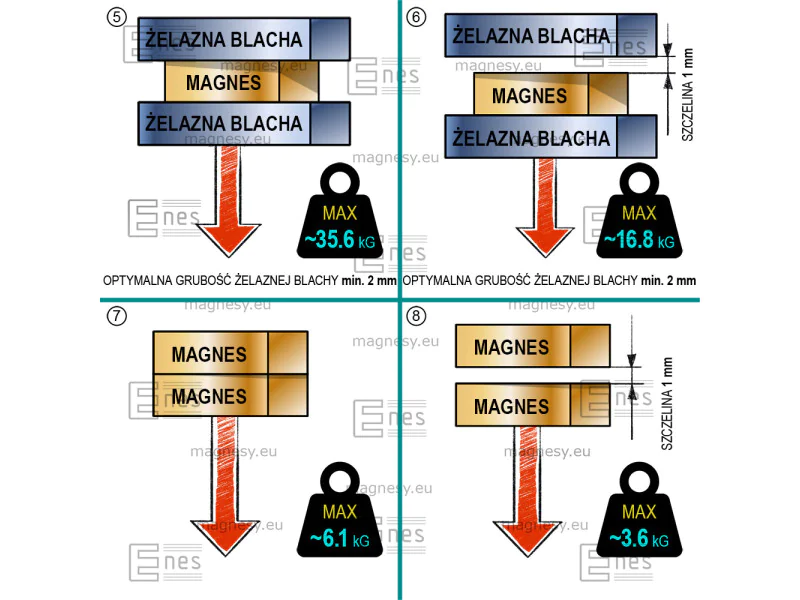

Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
0,163 [T]
Max. temperatura pracy
≤ 80 [°C]
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Waga
18,9 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.

Własności magnetyczne materiału - N38
Indukcja remanencji Br 1,21 - 1,25 [T]
Koercja HcB min. 899 [kA/m]
Koercja HcJ min. 955 [kA/m]
Gęstość energii magnetycznej (BH)max 286 - 302 [kJ/m3]
Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu.
Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

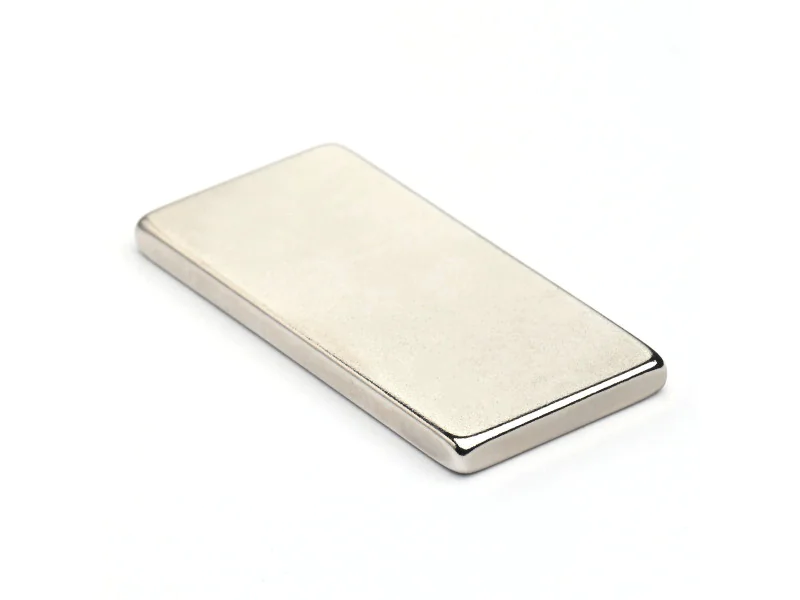

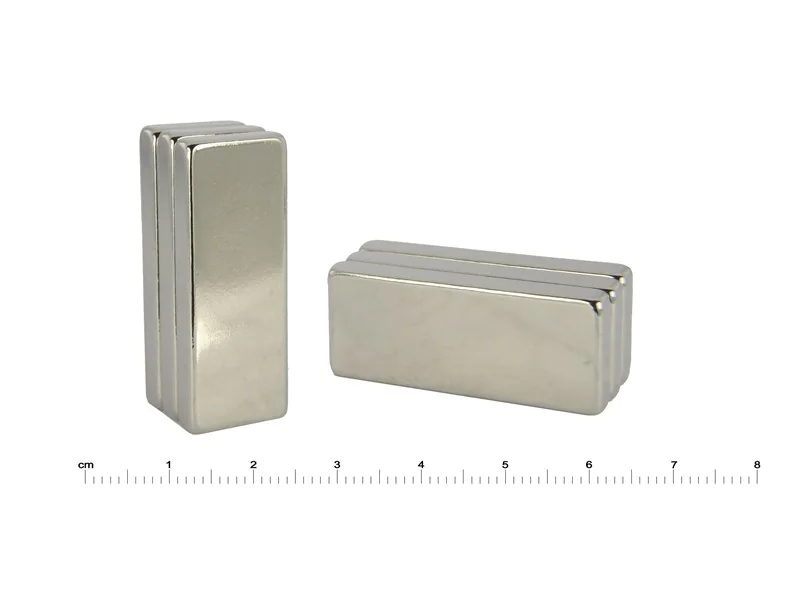

Magnes neodymowy — 42x20x3 mm — płytkowy (N38)

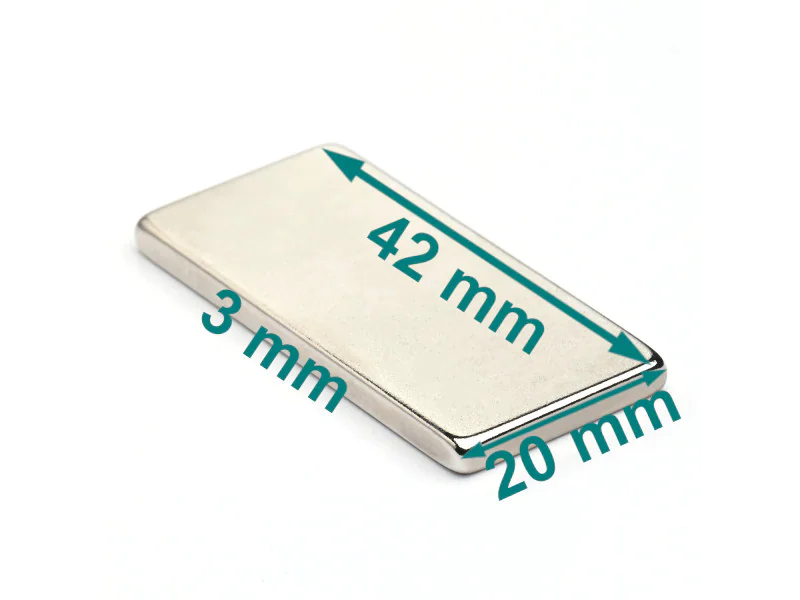

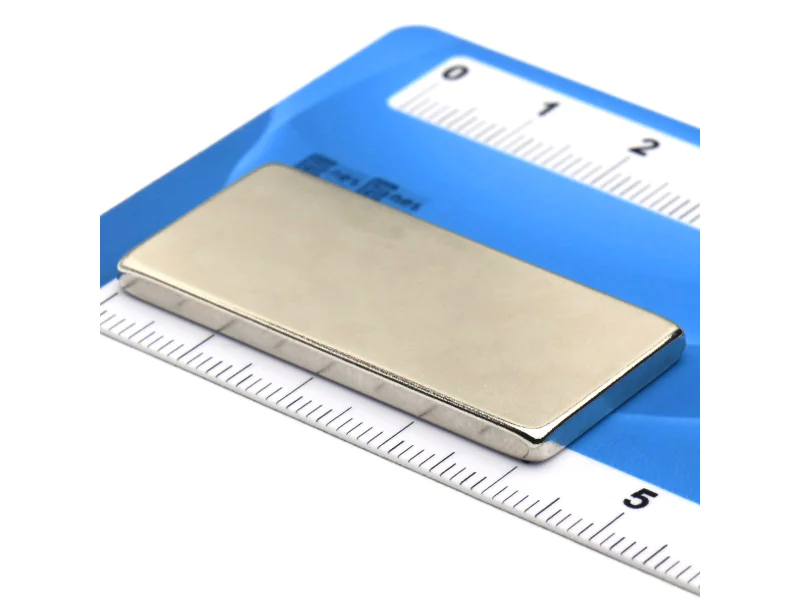

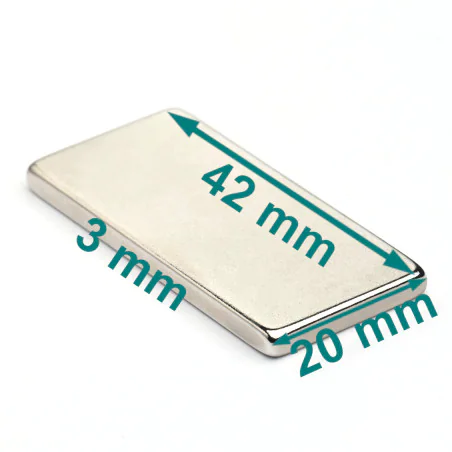

Wymiary:

Długość: 42 mm
Szerokość: 20 mm
Wysokośc: 3 mm

Udźwig:

6,1 kg

Kształt magnesu:

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on prostokątny.

Cechy magnesu:

Jest to mocny magnes neodymowy. Najważniejsze cechy tego magnesu to wysoka indukcja, duża siła oderwania i przyciągania, oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Jest to magnes stały. Kierunek magnesowania wzdłuż wysokości oznacza, że biegunem magnetycznym jest prostokątna płaszczyzna, której jednym bokiem jest długość magnesu, a drugim szerokość magnesu.

Magnes jest dwubiegunowy, czyli dwustronny. Został pokryty galwanicznie warstwą nikiel, miedź, nikiel. Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.

Zastosowanie:

Magnesy neodymowe stosuje się w silnikach niskoprądowych, w magnetyzerach, separatorach magnetycznych, uchwytach i chwytakach magnetycznych oraz na dużą skalę w elektrowniach wiatrowych.
