Magnes — długość 24 mm, szerokość 12 mm, wysokość 5 mm — neodymowy (N45)
  • Magnes — długość 24 mm, szerokość 12 mm, wysokość 5 mm — neodymowy (N45)
  • Magnes — długość 24 mm, szerokość 12 mm, wysokość 5 mm — neodymowy (N45) - 002
  • Magnes — długość 24 mm, szerokość 12 mm, wysokość 5 mm — neodymowy (N45) - 003
  • Magnes — długość 24 mm, szerokość 12 mm, wysokość 5 mm — neodymowy (N45) - 004
  • Magnes — długość 24 mm, szerokość 12 mm, wysokość 5 mm — neodymowy (N45) - 005
  • Magnes — długość 24 mm, szerokość 12 mm, wysokość 5 mm — neodymowy (N45) - 006
  • Magnes — długość 24 mm, szerokość 12 mm, wysokość 5 mm — neodymowy (N45) - 007
  • Magnes — długość 24 mm, szerokość 12 mm, wysokość 5 mm — neodymowy (N45) - 008

Magnes — długość 24 mm, szerokość 12 mm, wysokość 5 mm — neodymowy (N45)

Magnes — długość 24 mm, szerokość 12 mm, wysokość 5 mm — neodymowy (N45)Magnes — długość 24 mm, szerokość 12 mm, wysokość 5 mm — neodymowy (N45)6,25 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 6.25 zł 7.69 zł
6 szt. 3.75 zł 4.61 zł
25 szt. 3.06 zł 3.76 zł
70 szt. 2.93 zł 3.60 zł
200 szt. 2.89 zł 3.55 zł
Ilość
Dostępna ilość: 466 szt.

Symbol produktu: MPL 24 X 12 X 5 / N45

Zadaj pytanie o produkt
Parametry użytkowe
Długość
24 [mm] +0,1/-0,1
Szerokość
12 [mm] +0,1/-0,1
Wysokość
5 [mm] +0,1/-0,1

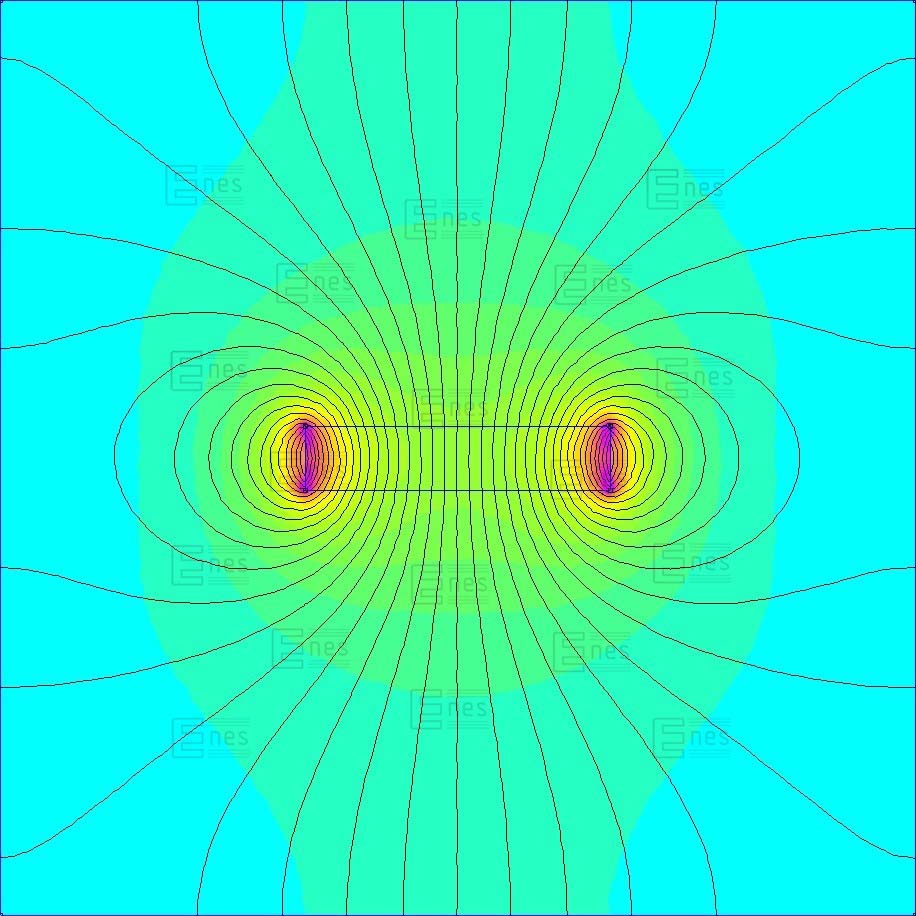

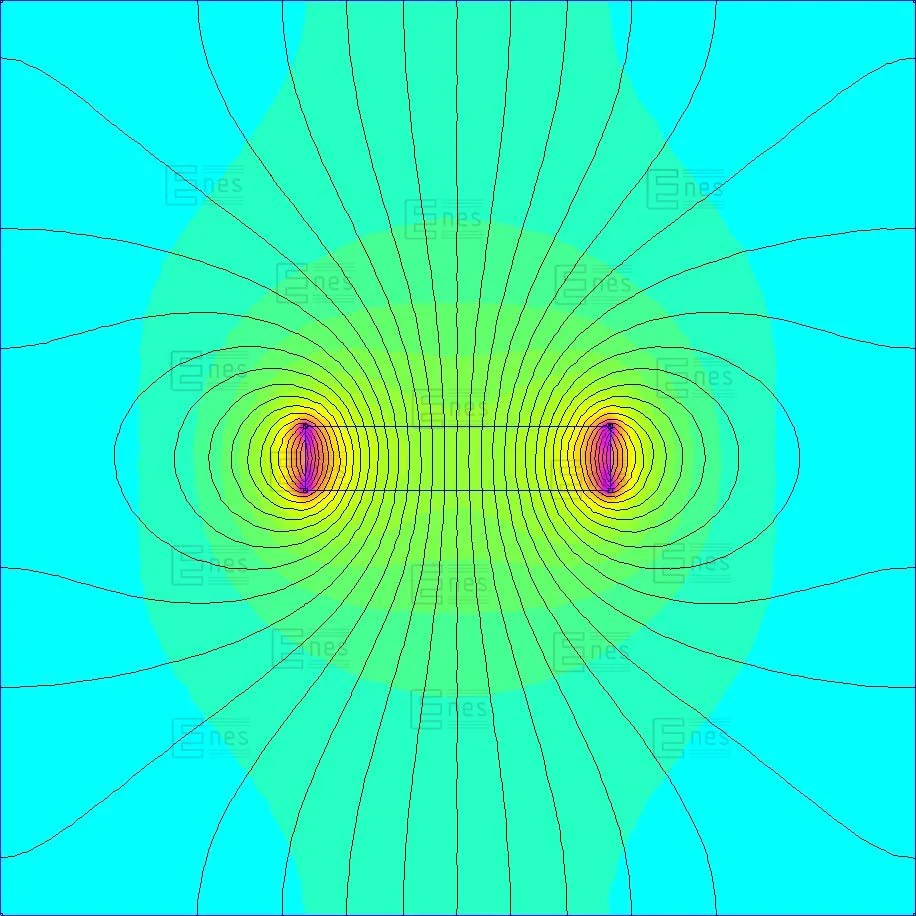

Kierunek magnesowania wzdłuż wymiaru
5 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N45
Udźwig maksymalny
7,2 [kg]
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
0,301 [T]
Max. temperatura pracy
≤ 80 [°C]
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Moment magnetyczny
1856,832 [nWb]x[m]
Waga
10,8 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N45
Indukcja remanencji Br 1,32 - 1,38 [T]
Koercja HcB min. 875 [kA/m]
Koercja HcJ min. 955 [kA/m]
Gęstość energii magnetycznej (BH)max 342 - 366 [kJ/m3]
Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu.
Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]





Magnes neodymowy — 24x12x5 mm — płytkowy (N45)


Wymiary:

Długość: 24 mm
Szerokość: 12 mm
Wysokość: 5 mm

Udźwig:

7,2 kg

Kształt magnesu:

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on prostokątny.

Cechy magnesu:

Jest to silny magnes neodymowy. Najważniejsze cechy tego magnesu to wysoka indukcja, duża siła oderwania i przyciągania, oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Jest to magnes stały. Kierunek magnesowania wzdłuż grubości oznacza, że biegunem magnetycznym jest prostokątna płaszczyzna, której jednym bokiem jest długość magnesu, a drugim szerokość magnesu.

Magnes jest dwubiegunowy, czyli dwustronny. Został pokryty galwanicznie warstwą nikiel, miedź, nikiel.  Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.

Zastosowanie:

Magnesy neodymowe są stosowane w napędach optycznych typu CD/DVD/Blu-ray do sterowania pozycją lasera, co umożliwia odczyt i zapis danych na płytach. Oprócz tego w elektronice użytkowej magnesy neodymowe są stosowane między innymi w silnikach elektrycznych, które napędzają wentylatory.
