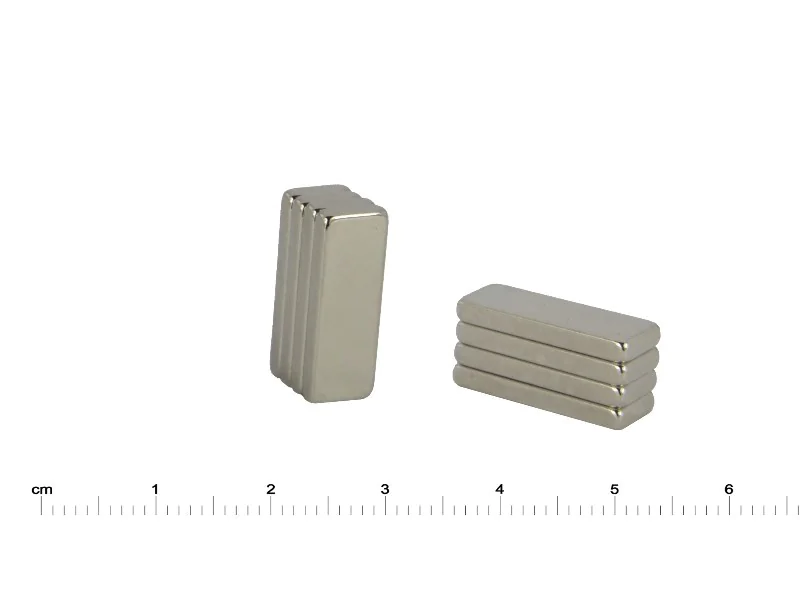

Magnes — długość 20 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38)
  • Magnes — długość 20 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38)
  • Magnes — długość 20 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38) - 002
  • Magnes — długość 20 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38) - 003
  • Magnes — długość 20 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38) - 004
  • Magnes — długość 20 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38) - 005
  • Magnes — długość 20 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38) - 006
  • Magnes — długość 20 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38) - 007
  • Magnes — długość 20 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38) - 008

Magnes — długość 20 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38)

Magnes — długość 20 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38)Magnes — długość 20 mm, szerokość 7 mm, wysokość 2,4 mm — neodymowy (N38)3,37 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 3.37 zł 4.15 zł
30 szt. 0.87 zł 1.07 zł
100 szt. 0.71 zł 0.87 zł
300 szt. 0.68 zł 0.84 zł
750 szt. 0.67 zł 0.82 zł
Ilość
Dostępna ilość: 720 szt.

Symbol produktu: MPL 20 X 7 X 2,4 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Długość
20 [mm] +0,1/-0,1
Szerokość
7 [mm] +0,1/-0,1
Wysokość
2,4 [mm] +0,1/-0,1

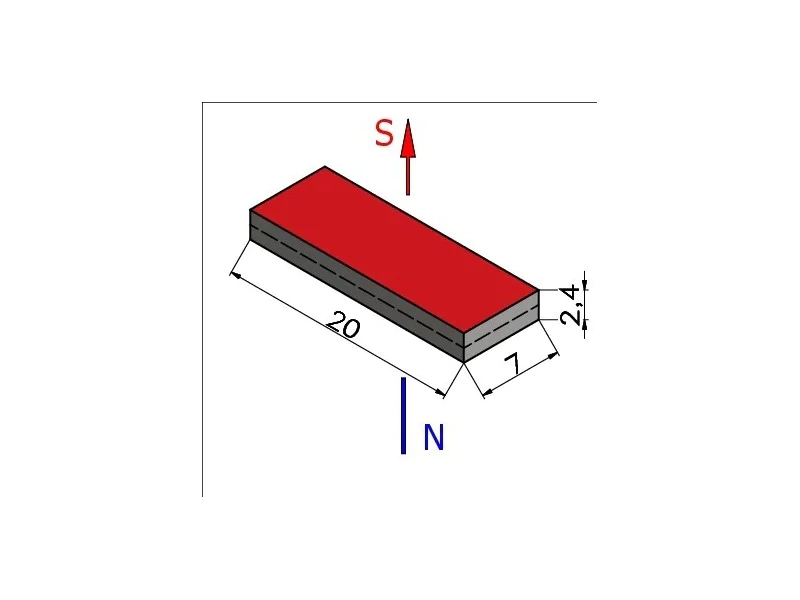

Kierunek magnesowania wzdłuż wymiaru
2,4 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
1,77 [kg]

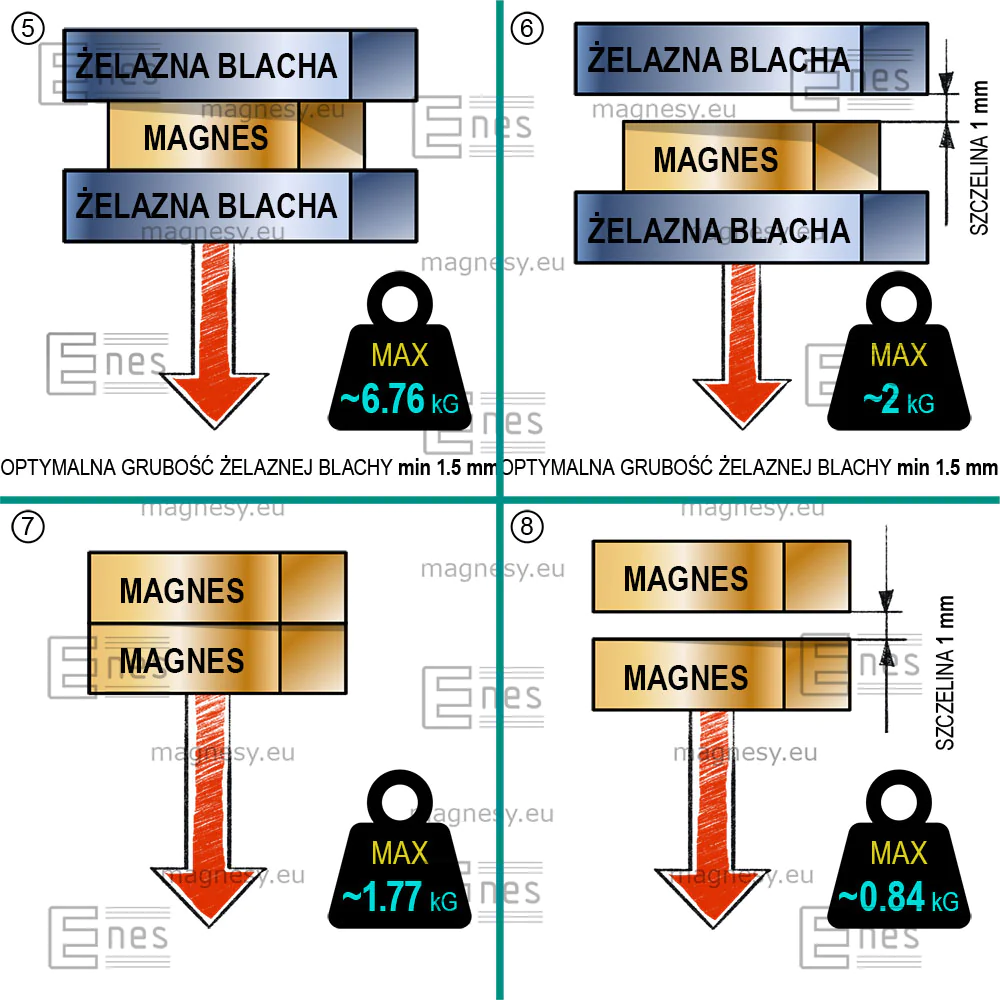

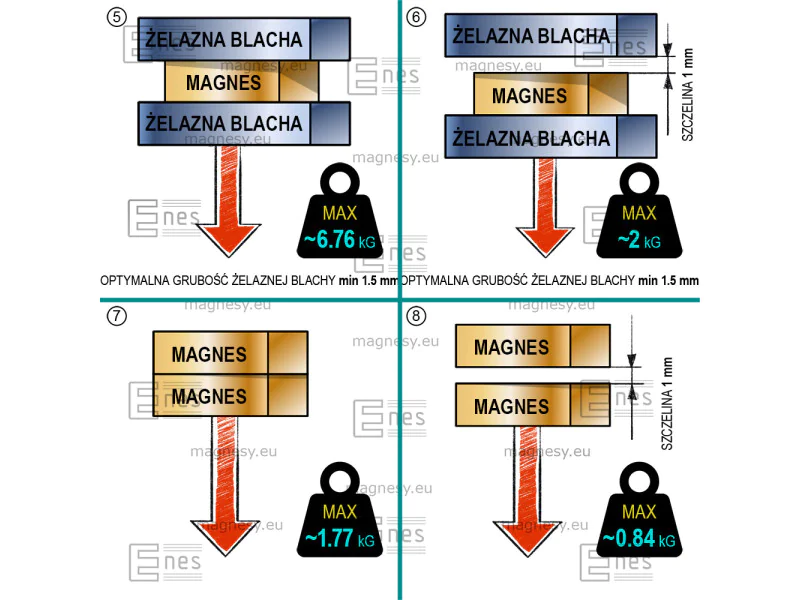

Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Max. temperatura pracy
≤ 80 [°C]
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Waga
2,52 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.

Własności magnetyczne materiału - N38
Indukcja remanencji Br 1,21 - 1,25 [T]
Koercja HcB min. 899 [kA/m]
Koercja HcJ min. 955 [kA/m]
Gęstość energii magnetycznej (BH)max 286 - 302 [kJ/m3]
Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu.
Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]






Magnes neodymowy — długość 20 mm, szerokość 7 mm, wysokość 2,4 mm — płytkowy (N38)

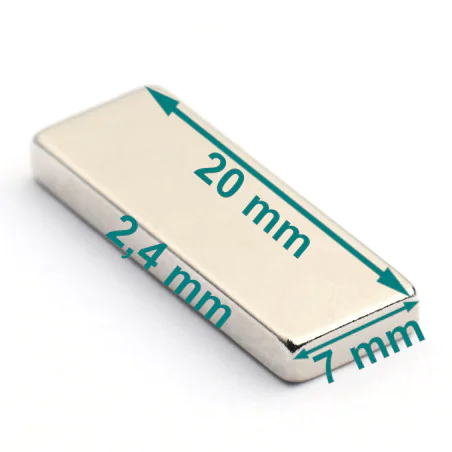

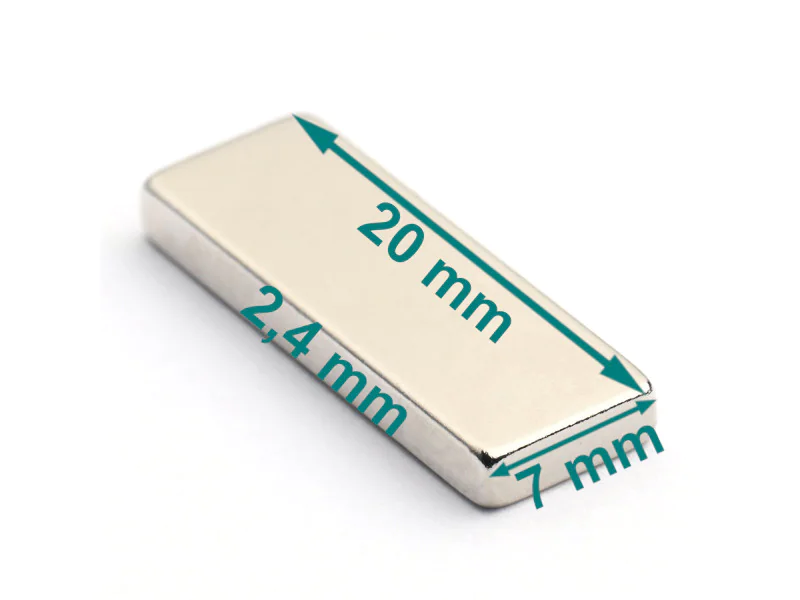

Wymiary:

Długość: 20 mm
Szerokość: 7 mm
Wysokość: 2,4 mm

Udźwig:

1,77 kg

Kształt magnesu:

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on kwadratowy, prostokątny. Określenia takie jak kostka i sześcian odnoszą się tylko do brył, które mają sześć takich samych ścian (boków).

Cechy magnesu:

Jest to mocny magnes neodymowy. Jest to magnes trwały. Kierunek magnesowania wzdłuż wysokości (grubości) oznacza, że biegunem magnetycznym jest prostokątna płaszczyzna, której jednym bokiem jest długość magnesu, a drugim szerokość magnesu.

Magnes jest dwubiegunowy, czyli dwustronny. Został pokryty galwanicznie warstwą nikiel, miedź, nikiel.  Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.

Zastosowanie:

Magnesy neodymowe są stosowane w systemach zarządzania akumulatorem (BMS), które monitorują i optymalizują stan naładowania oraz zdrowie akumulatorów w pojazdach elektrycznych i hybrydowych. W domach magnesy neodymowe są używane na tablicach magnetycznych do przyczepiania notatek, zdjęć i innych ważnych dokumentów.
