Magnes pierścieniowy— średnica ⌀35 mm, otwór ⌀12 mm, wys. 10 mm — neodymowy (N38)
  • Magnes pierścieniowy— średnica ⌀35 mm, otwór ⌀12 mm, wys. 10 mm — neodymowy (N38)
  • Magnes pierścieniowy — średnica ⌀35 mm, ⌀12 mm, wys. 10 mm — neodymowy (N38) - 002
  • Magnes pierścieniowy — średnica ⌀35 mm, ⌀12 mm, wys. 10 mm — neodymowy (N38) - 003
  • Magnes pierścieniowy — średnica ⌀35 mm, ⌀12 mm, wys. 10 mm — neodymowy (N38) - 004
  • Magnes pierścieniowy — średnica ⌀35 mm, ⌀12 mm, wys. 10 mm — neodymowy (N38) - 005
  • Magnes pierścieniowy — średnica ⌀35 mm, ⌀12 mm, wys. 10 mm — neodymowy (N38) - 006
  • Magnes pierścieniowy — średnica ⌀35 mm, ⌀12 mm, wys. 10 mm — neodymowy (N38) - 007
  • Magnes pierścieniowy — średnica ⌀35 mm, ⌀12 mm, wys. 10 mm — neodymowy (N38) - 008

Magnes pierścieniowy — średnica ⌀35 mm, ⌀12 mm, wys. 10 mm — neodymowy (N38)

Magnes pierścieniowy — średnica ⌀35 mm, ⌀12 mm, wys. 10 mm — neodymowy (N38)Magnes pierścieniowy — średnica ⌀35 mm, ⌀12 mm, wys. 10 mm — neodymowy (N38)23,40 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 23.40 zł 28.78 zł
2 szt. 20.90 zł 25.71 zł
5 szt. 17.02 zł 20.93 zł
15 szt. 16.30 zł 20.05 zł
30 szt. 16.05 zł 19.74 zł
Ilość
Dostępna ilość: 5 szt.

Symbol produktu: MP 35 X 12 X 10 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Średnica zewnętrzna
35 [mm] +0,1/-0,1
Wysokość
10 [mm] +0,1/-0,1
Średnica wewnętrzna
12 [mm] +0,1/-0,1

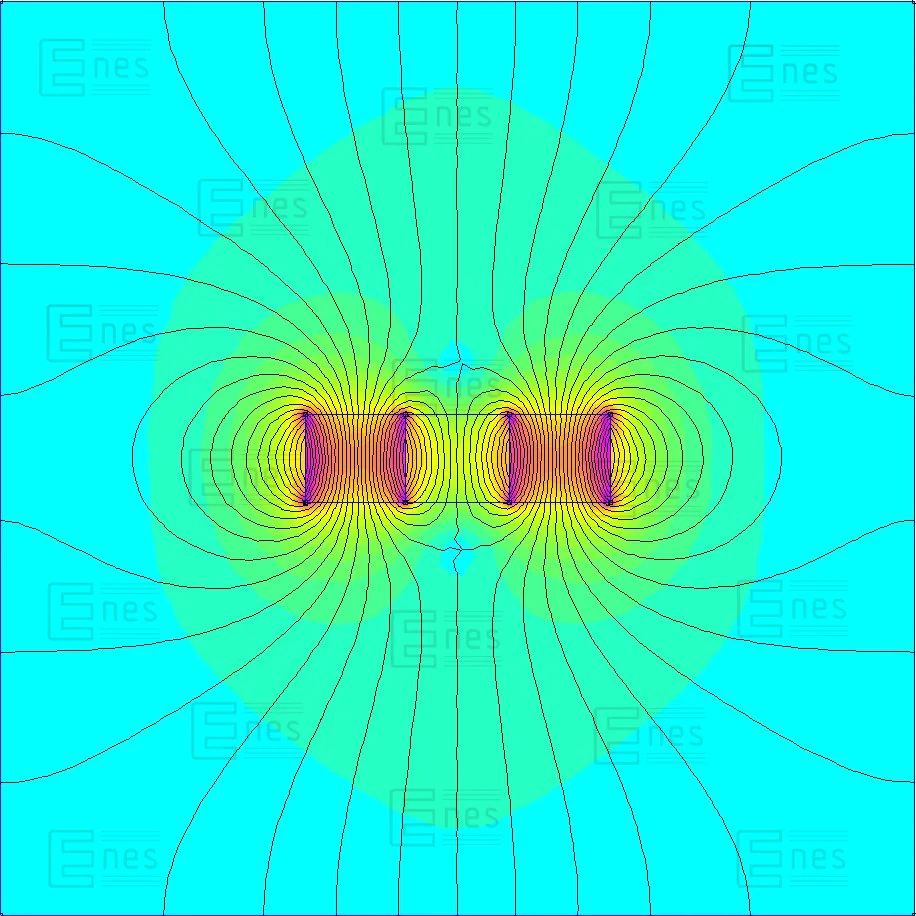

Kierunek magnesowania wzdłuż wymiaru
10 [mm]
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
20,40 [kg]
Udźwig mierzono wykorzystując gładką blachę o optymalnej grubości przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą również spowoduje zmniejszenie udźwigu.
Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
0,414 [T]
Max. temperatura pracy
≤ 80 [°C]
Maksymalna temperatura pracy magnesu, zależy od tego w jakim obwodzie magnetycznym zostanie umieszczony magnes. Dlatego polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Moment magnetyczny
22325 [nWb]x[m]
Waga
63,64 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.

Własności magnetyczne materiału N38 w temperaturze 20ºC
Indukcja remanencji Br ~1,21 [T]
Koercja HcB min. 876 [kA/m]
Koercja HcJ min. 955 [kA/m]
Własności magnetyczne materiału nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić ze względu na występującą niejednorodność materiału oraz ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z międzynarodową normą IEC 60404-5 tolerancja wyniku wynosi dla Br ±1%, dla HcB, HcJ ±2%. Magnes, który został poniklowany, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną na wynik pomiaru, nieznacznie zaniżając uzyskane wartości parametrów).

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.






Magnes pierścieniowy — ⌀35 mm, ⌀12 mm, wysokość 10 mm — neodymowy (N38)


Wymiary:

Średnica zewnętrzna: 35 mm
Średnica wewnętrzna: 12 mm
Wysokość: 10 mm

Udźwig:

~20,4 kg

Kształt magnesu:

To jest magnes pierścieniowy, okrągły z dziurką, pierścień, magnes okrągły z otworem, toroid o przekroju prostokątnym. Otwór przelotowy w magnesie jest często przydatny podczas montażu.

Cechy magnesu:

Jest to silny i mocny magnes neodymowy. Można o nim powiedzieć, że jest to magnes stały (trwały), ponieważ ma nie tylko wysoką indukcję remanencji ale i koercję. Posiada wyznaczony kierunek magnesowania wzdłuż wysokości. Jest dwubiegunowy czyli dwustronny. Został zabezpieczony antykorozyjnie poprzez niklowanie. Ma doskonałe tolerancje wymiarowe: +0,1/-0,1 mm. Duża siła oderwania i przyciągania oraz wysoki udźwig, oczywiście jak na swoją wielkość, są jego zaletami.

Maksymalna temperatura dopuszczalnej pracy typowych magnesów neodymowych wynosi osiemdziesiąt stopni Celsjusza. Powyżej tej temperatury tracą swoje własności magnetyczne.

Zastosowanie:

Ważną branżą jest automatyzacja procesów produkcji i robotyzacja. Wykorzystywane są wtedy m.in. do trzymania różnych detali, np. przy malowaniu, do przenoszenia np. puszek. Nie do pominięcia jest również zastosowanie w głośnikach i mikrofonach, głównie w tych miniaturowych, znajdujących się w telefonach komórkowych. Żaden głośnik z tzw. mega-basami nie obejdzie się bez magnesu neodymowego w środku. Warto także wspomnieć, że magnesy znajdują szerokie zastosowanie w różnych grach i zabawkach. Popularne jest także używanie ich w zapięciach magnetycznych do biżuterii i torebek.
